本實用新型涉及五金件加工機械設備技術領域，具體為一種五金沖壓件毛刺處理裝置。

背景技術：

五金件的加工，一般都是先進行沖壓成型，在五金件加工結束之后，一般都會出現各種不同的毛刺，此種帶有毛刺的零件，在加入到一些精密儀器中的時候，就會出現各種問題，所以要對各種毛刺進行清理，現在的技術方面，對毛刺的處理一般有人工手動去除，去除的效果好，但是工作時間太長，還有就是熱處理去除，但是成本價格太高，也不適合，只能進行機器打磨去除，所以，現在需要一種更好的毛刺去除機械。

技術實現要素：

本實用新型的目的在于提供一種五金沖壓件毛刺處理裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種五金沖壓件毛刺處理裝置，包括工作臺、頂針支撐板和模具轉動電機，所述工作臺內部頂端安裝有移動滑道，所述移動滑道上端一側安裝有頂針裝置，所述移動滑道上端另一側安裝有零件轉動驅動，所述工作臺上端中間位置處安裝有后支撐板，所述后支撐板上端前方安裝有打磨工作箱，所述打磨工作箱內部安裝有打磨主體，所述打磨主體由更換式打磨片、打磨片連接軸、打磨片安裝板、打磨片安裝頭、打磨轉動軸和打磨轉動電機組成，所述打磨轉動電機輸出端安裝有打磨轉動軸，所述打磨轉動軸下端安裝有打磨片安裝頭，所述打磨片安裝頭下端安裝有打磨片連接軸，所述打磨片連接軸下端安裝有打磨片安裝板，所述打磨片安裝板下端安裝有更換式打磨片。

優選的，所述工作臺下端四個角的位置處均安裝有防滑固定支架。

優選的，所述頂針裝置由頂針滑塊、頂針支撐板、轉動軸承軸套、轉動軸承和更換式頂針組成，所述頂針滑塊上端安裝有頂針支撐板。

優選的，所述頂針支撐板一側安裝有轉動軸承軸套，所述轉動軸承軸套內部安裝有轉動軸承，所述轉動軸承末端安裝有更換式頂針。

優選的，所述零件轉動驅動由模具、模具轉動軸、模具轉動電機和轉動驅動滑塊組成，所述轉動驅動滑塊上端安裝有模具轉動電機。

優選的，所述模具轉動電機輸出端安裝有模具轉動軸，所述模具轉動軸末端安裝有模具。

與現有技術相比，本實用新型的有益效果是：本實用新型結構科學、合理，使用方便、高效，本實用新型能夠進行各種不同的五金件上的毛刺的清理，不管是規則的還是不規則的，都能夠利用本實用新型進行去除毛刺，如果是規則的，就可以利用頂針裝置和零件轉動驅動進行繞中軸轉動，通過打磨片，進行打磨，將毛刺去除，如果是不規則的，則用頂針裝置和零件轉動驅動將其固定，在通過打磨主體的旋轉，將毛刺去除。

附圖說明

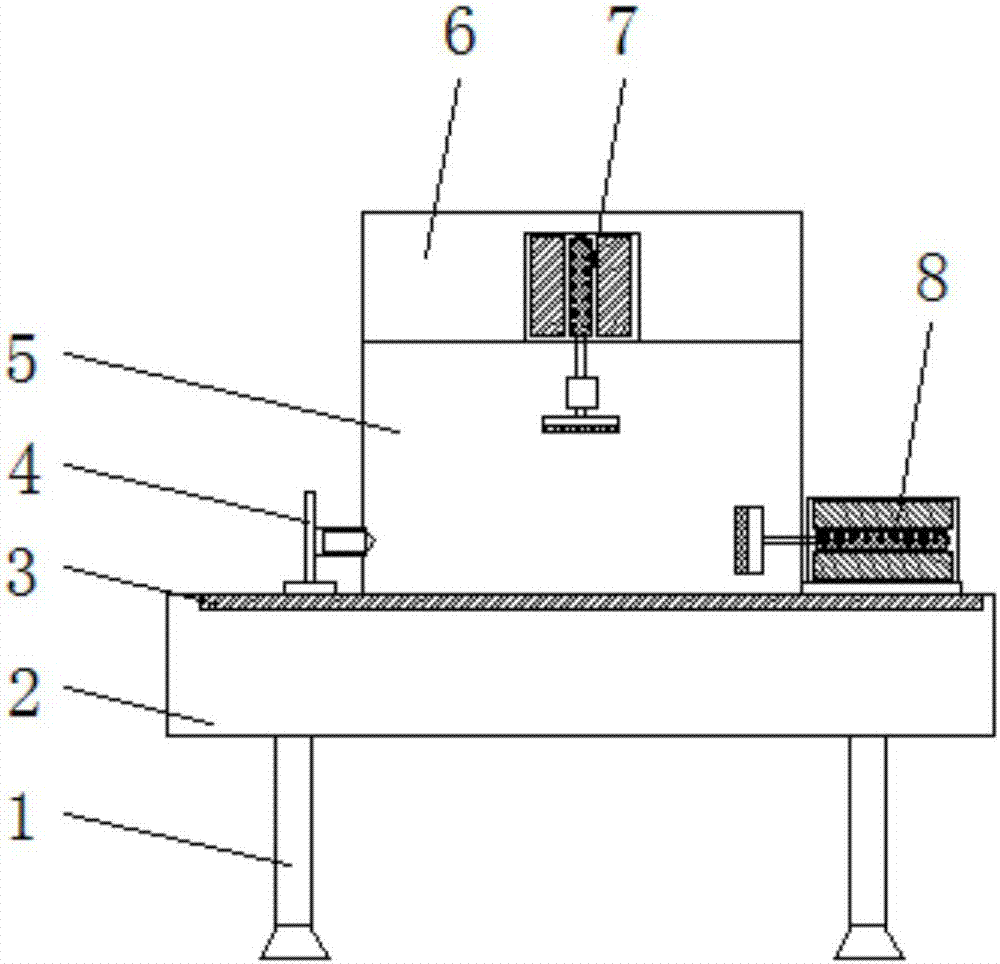

圖1為本實用新型的主視結構示意圖；

圖2為本實用新型的頂針裝置主視結構示意圖；

圖3為本實用新型的零件轉動驅動主視結構示意圖；

圖4為本實用新型的打磨主體主視結構示意圖。

圖中：1-防滑固定支架，2-工作臺；3-移動滑道；4-頂針裝置；5-后支撐板；6-打磨工作箱；7-打磨主體；8-零件轉動驅動；9-頂針滑塊；10-頂針支撐板；11-轉動軸承軸套；12-轉動軸承；13-更換式頂針；14-模具；15-模具轉動軸；16-模具轉動電機；17-轉動驅動滑塊；18-更換式打磨片；19-打磨片連接軸；20-打磨片安裝板；21-打磨片安裝頭；22-打磨轉動軸；23-打磨轉動電機。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供的一種實施例：一種五金沖壓件毛刺處理裝置，包括工作臺2、頂針支撐板10和模具轉動電機16，工作臺2內部頂端安裝有移動滑道3，移動滑道3能夠讓頂針裝置4和零件轉動驅動8在上面進行相對滑動，進行各種不同的五金件的固定，移動滑道3上端一側安裝有頂針裝置4，移動滑道3上端另一側安裝有零件轉動驅動8，工作臺2上端中間位置處安裝有后支撐板5，后支撐板5上端前方安裝有打磨工作箱6，打磨工作箱6內部安裝有打磨主體7，打磨主體7由更換式打磨片18、打磨片連接軸19、打磨片安裝板20、打磨片安裝頭21、打磨轉動軸22和打磨轉動電機23組成，打磨轉動電機23輸出端安裝有打磨轉動軸22，打磨轉動軸22下端安裝有打磨片安裝頭21，打磨片安裝頭21能夠進行打磨片安裝板20的更換，使各種打磨片都能夠安裝在此設備上，打磨片安裝頭21下端安裝有打磨片連接軸19，打磨片連接軸19下端安裝有打磨片安裝板20，打磨片安裝板20可以進行更換式打磨片18的更換，能夠使一種打磨片進行快速的更換，是工作的效率得到有效的提高，打磨片安裝板20下端安裝有更換式打磨片18，工作臺2下端四個角的位置處均安裝有防滑固定支架1，頂針裝置4由頂針滑塊9、頂針支撐板10、轉動軸承軸套11、轉動軸承12和更換式頂針13組成，頂針滑塊9上端安裝有頂針支撐板10，頂針支撐板10一側安裝有轉動軸承軸套11，轉動軸承軸套11內部安裝有轉動軸承12，通過轉動軸承軸套11和轉動軸承12之間的相互配合，能夠使固定在更換式頂針13前端的五金件能夠進行轉動，在模具轉動電機16的帶動下，進行打磨，轉動軸承12末端安裝有更換式頂針13，零件轉動驅動8由模具14、模具轉動軸15、模具轉動電機16和轉動驅動滑塊17組成，轉動驅動滑塊17上端安裝有模具轉動電機16，模具轉動電機16輸出端安裝有模具轉動軸15，模具轉動軸15末端安裝有模具14，安裝有模具14，能夠使五金件在固定的時候，能夠更加穩定，不會出現晃動，是打磨的效果更好，是毛刺的去除更加徹底。

具體使用方式：本實用新型工作中，使用者將需要進行去除毛刺的五金件放在工作臺2上，安裝在頂針滑塊9和轉動驅動滑塊17中間，通過更換式頂針13和模具14進行固定，即可開始進行去除毛刺的工作，工作分為兩種形式，首先，如果是規則的五金件，則可以通過零件轉動驅動8帶動五金件進行轉動，打磨主體7固定不動，然后是不規則的五金件，則可以通過零件轉動驅動8將零件鎖死，使其不能運動，再通過打磨主體7中的打磨轉動電機23進行轉動，從而進行打磨，直到打磨結束，將五金件取下，至此，整個設備的工作流程完成。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
