本實用新型涉及一種用于澆鑄鋼絲繩梨形頭的臺車，屬于鋼絲繩維修設備技術領域。

背景技術：

在鋼絲繩維修工作中，澆鑄鋼絲繩梨形頭是一種要求較高的制作工藝，澆鑄梨形頭工藝過程關鍵點為金屬組織的緩慢降溫，操作時需要采用石棉保溫，直至金屬降至常溫后方可解除保溫措施。在梨形頭制作過程中，如果澆鑄時鋼絲繩繩頭與梨形頭接觸發生松動，澆鑄后會出現梨形頭與鋼絲繩成型歪曲、合金從梨形頭根部灑落的現象，直接影響了產品的質量，重新澆鑄會大大降低了工作效率，因此如何提高鋼絲繩梨形頭的澆鑄質量是需要技術人員解決的實際問題。

技術實現要素：

本實用新型所要解決的技術是提供一種用于澆鑄鋼絲繩梨形頭的臺車，這種臺車簡單實用、使用方便，可以消除梨形頭澆鑄歪曲、合金灑落的缺陷，提高梨形頭的澆鑄質量和工作效率。

解決上述技術問題的技術方案是：

一種用于澆鑄鋼絲繩梨形頭的臺車，它包括箱體、梨形頭澆鑄平臺、鋼絲繩壓板、千斤頂、車輪，箱體為長方形鋼結構體，車輪安裝在箱體的下部，梨形頭澆鑄平臺位于在箱體上平面，梨形頭澆鑄平臺的中間位置有放置梨形頭的圓孔，鋼絲繩壓板固定在與梨形頭澆鑄平臺相對的箱體側面，梨形頭澆鑄平臺下方的箱體內固定有千斤頂，千斤頂?shù)纳隙伺c梨形頭澆鑄平臺的圓孔垂直相對。

上述用于澆鑄鋼絲繩梨形頭的臺車，所述梨形頭澆鑄平臺的底面有滑動槽，箱體上平面有滑動軌道，梨形頭澆鑄平臺底面的滑動槽與箱體上平面的滑動軌道配合連接。

上述用于澆鑄鋼絲繩梨形頭的臺車，所述箱體上平面有2-3個梨形頭澆鑄平臺，每個梨形頭澆鑄平臺對應有鋼絲繩壓板和千斤頂。

上述用于澆鑄鋼絲繩梨形頭的臺車，它還有輔助支撐裝置，輔助支撐裝置由箱體支撐桿、支撐架及旋轉絲杠組成，輔助支撐裝置位于箱體的一端，兩個箱體支撐桿分別垂直安裝在箱體一端的兩側，箱體支撐桿的下端與地面相對，箱體支撐桿的上端與支撐架相連接，支撐架與旋轉絲杠相連接。

上述用于澆鑄鋼絲繩梨形頭的臺車，它還有伸縮式熔鍋支架，伸縮式熔鍋支架安裝在箱體的一端，熔鍋放置在伸縮式熔鍋支架上。

本實用型的有益效果是：

本實用新型的箱體可以移動，箱體上放置梨形頭澆鑄平臺，鋼絲繩通過鋼絲繩壓板固定在梨形頭澆鑄平臺的下方，梨形頭放置在梨形頭澆鑄平臺內，千斤頂將鋼絲繩與梨形頭緊密、豎直接觸，最后澆鑄合金。本實用新型結構簡單實用、易操作、適用性強、安全可靠，可以消除梨形頭澆鑄歪曲、合金灑落的缺陷，提高梨形頭的澆鑄質量和工作效率。

附圖說明

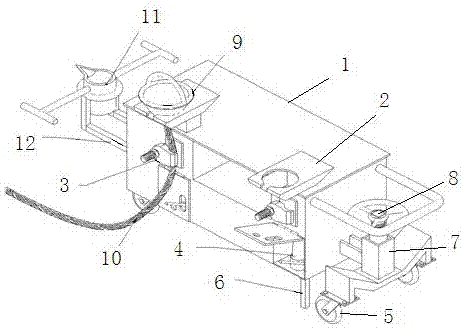

圖1是本實用新型的結構示意圖；

圖2是本實用新型的使用狀態示意圖。

圖中標記如下：箱體1、梨形頭澆鑄平臺2、鋼絲繩壓板3、千斤頂4、車輪5、箱體支撐桿6、支撐架7、旋轉絲杠8、梨形頭9、鋼絲繩10、熔鍋11、伸縮式熔鍋支架12。

具體實施方式

本實用新型由箱體1、梨形頭澆鑄平臺2、鋼絲繩壓板3、千斤頂4、車輪5、輔助支撐裝置和伸縮式熔鍋支架12組成。

圖中顯示，箱體1為長方形鋼結構體，箱體1用厚3mm的鐵板，30mm角鐵焊接組合而成，車輪5安裝在箱體1的下部，便于移動臺車。

圖中顯示，梨形頭澆鑄平臺2位于在箱體1上平面，梨形頭澆鑄平臺2由12mm鐵板、80mm槽鋼焊接組合而成，梨形頭澆鑄平臺2的中間位置有放置梨形頭9的圓孔。梨形頭澆鑄平臺2為可伸縮平臺，梨形頭澆鑄平臺2的底面有滑動槽，箱體1上平面有滑動軌道，梨形頭澆鑄平臺2底面的滑動槽與箱體1上平面的滑動軌道配合連接。

圖中顯示，鋼絲繩壓板3固定在與梨形頭澆鑄平臺2相對的箱體1側面，梨形頭澆鑄平臺2下方的箱體1內固定有千斤頂4，千斤頂4的上端與梨形頭澆鑄平臺2的圓孔垂直相對。鋼絲繩壓板3用來固定鋼絲繩10，千斤頂4用來將鋼絲繩10與梨形頭9緊密接觸。

圖中顯示，箱體1上平面有2-3個梨形頭澆鑄平臺2，每個梨形頭澆鑄平臺2對應有鋼絲繩壓板3和千斤頂4，可以同時對多個梨形頭9進行澆鑄。

圖中顯示，輔助支撐裝置位于箱體1的一端，輔助支撐裝置用于將箱體1穩定固定在地面，輔助支撐裝置用100mm槽鋼、絲杠、手輪焊接組合而成。輔助支撐裝置由箱體支撐桿6、支撐架7及旋轉絲杠8組成，兩個箱體支撐桿6分別垂直安裝在箱體1一端的兩側，箱體支撐桿6的下端與地面相對，箱體支撐桿6的上端與支撐架7相連接，支撐架7與旋轉絲杠8相連接。

圖中顯示，伸縮式熔鍋支架12安裝在箱體1的一端，熔鍋11放置在伸縮式熔鍋支架12上，用于方便地進行澆鑄。

本實用新型在使用時，首先旋轉輔助支撐裝置的旋轉絲杠8，降低箱體支撐桿6，使箱體支撐桿6的下端接觸地面，將箱體1穩固固定。然后把待澆鑄的梨形頭9放置在梨形頭澆鑄平臺2的圓孔中，把鋼絲繩10放入鋼絲繩壓板3內并螺栓緊固，起升箱體1內與梨形頭澆鑄平臺2圓孔底部相對的千斤頂4，使鋼絲繩10的上端能夠與梨形頭9緊密、豎直接觸，最后澆鑄合金。
