本發明涉及用于對半成品鋼產品進行熱軋的方法，所述半成品鋼產品包含由使用廢鋼的鋼加工產生的殘余元素。

背景技術：

1、煉鋼需要使用含鐵材料，例如廢鋼、直接還原鐵或生鐵。為了減少鋼工業的碳足跡，廢鋼的使用被視為關鍵。然而，廢鋼包含殘余元素，例如銅、鉻、鉬、鎳、錫、銻、鋅和/或砷。因此，廢鋼的使用并未廣泛分布于所有鋼種，因為那些殘余元素可能對鋼特性具有不利影響。

2、在通過直接還原鐵和/或生鐵的鋼加工期間，少量的殘余元素不可避免地留在鋼水中。當使用廢鋼時，與來自高爐的生鐵或直接還原鐵相比，殘余元素的量大得多。

3、最近本發明人已觀察到，使用顯著量的廢鋼生產鋼在一些制造步驟(例如熱軋)期間產生了問題。

技術實現思路

1、因此，本發明的目的是提高至少部分由廢鋼制成的半成品鋼產品的可熱軋加工性。這通過根據權利要求1至6中任一項的熱軋方法來實現。

技術特征：

1.一種用于對鋼進行熱軋的方法，包括以下步驟：

2.根據權利要求1所述的方法，其中所述加工步驟使用電弧爐進行。

3.根據權利要求1或2所述的方法，其中所述加工步驟包括脫磷步驟和/或脫硫步驟。

4.根據權利要求1至3中任一項所述的方法，其中

5.根據權利要求1至4中任一項所述的方法，其中toffset能夠根據以下等式確定：

6.根據權利要求5所述的方法，其中a＝86，b＝264，c＝379，d＝105。

技術總結

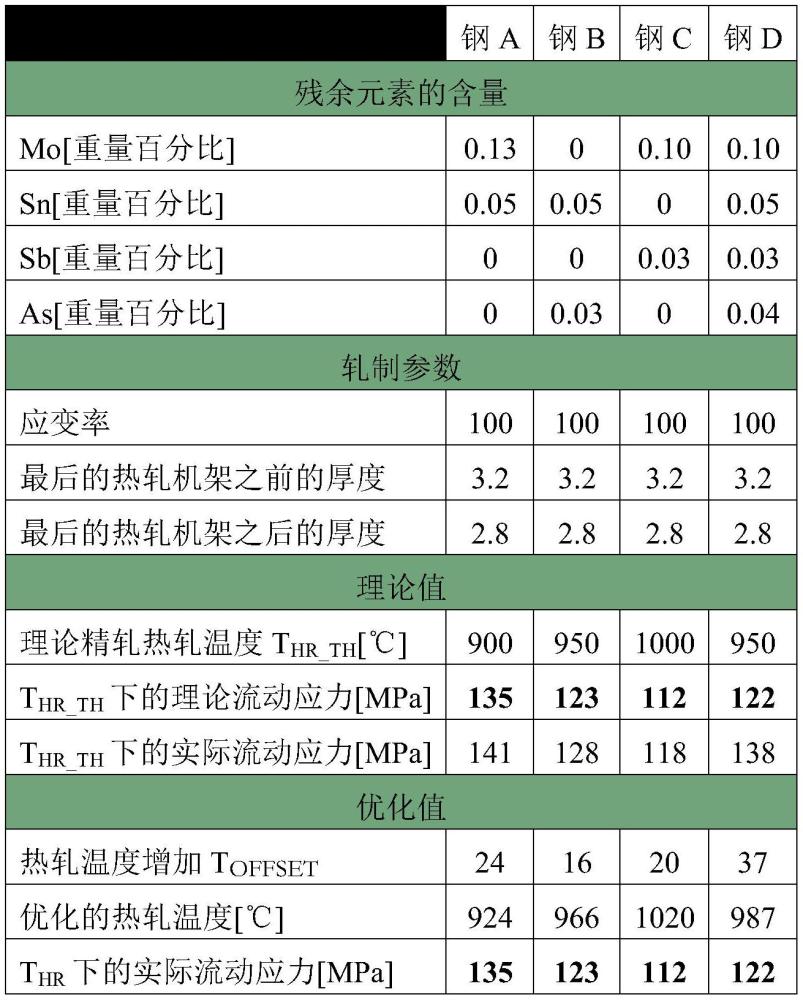

一種用于對鋼進行熱軋的方法，所述方法包括以下步驟：i.通過熔煉包含至少一種由Mo、Sn、Sb和As組成的殘余元素的廢鋼以及任選地來自高爐的熱金屬和/或直接還原鐵來加工鋼組合物，所述鋼組合物以重量百分比計包含：0.002≤C≤0.8；0.1≤Mn≤3；Si≤2；Al≤2；Cr≤0.5；Nb≤0.08；Ti≤0.1；以及由Fe、所述殘余元素和不可避免的雜質組成的剩余部分，ii.估算鋼水組成，iii.用所述鋼水鑄造具有理論精軋熱軋溫度THR_TH的半成品，iv.根據由熱軋期間施加的變形產生的流動應力來定義能夠抵消所述殘余元素：Mo、Sn、Sb和/或As的存在的熱軋溫度增加TOFFSET，v.在優化的熱軋溫度THR下對所述半成品進行熱軋，THR為：THR＝THR_TH+TOFFSET。

技術研發人員：蒂埃里·永格,羅南·雅科洛
受保護的技術使用者：安賽樂米塔爾公司
技術研發日：
技術公布日：2025/4/24
