本技術屬于冶金設備，進一步屬于煉鐵設備，具體涉及一種結構簡單，工作可靠，操作簡便的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置。

背景技術：

1、我國目前的煉鋼以長流程煉鋼為主，即先通過高爐煉鐵，再將鐵水運往煉鋼廠煉鋼。高爐正常生產過程中，當一個出鐵口放完鐵水后需要使用泥炮把堵泥壓入出鐵口里面封堵出鐵口，以保證高爐的正常冶煉操作。泥炮是爐前關鍵重要設備。泥炮封堵出鐵口時，炮咀直接與泥套、鐵水接觸，煉鐵廠高爐爐前液壓泥炮承擔著放完鐵水，封堵出鐵口的重要任務屬于爐前關鍵重要設備，在日常的工作中不能有絲毫閃失。由于泥炮炮咀為直接與出鐵口鐵水接觸，而出鐵口的溫度很高，所以對炮咀的材質和裝卸要求都非常高。另外，泥炮進炮時速度約為1.1m/s，泥炮自重約7900kg，所以當泥炮炮咀與泥套接觸瞬間撞擊力非常大。這就要求炮咀材質必須耐高溫，不易塑性變形；炮咀在承受巨大的撞擊力后，還必須方便拆裝。

2、目前使用的炮咀存在以下不足：

3、1、炮咀材質為zg45，使用壽命短，平均使用壽命一般為10～15次。

4、2、炮咀在承受巨大撞擊力和高溫高壓后容易產生塑性變形。

5、3、炮咀帽與炮咀本體的連接部分設計不合理，拆卸十分不方便，拆裝一個炮咀大約需要15分鐘。

6、4、炮咀容易被鐵水沖刷燒壞，燒壞后繼續封堵出鐵口輕則出現跑泥故障，重則出鐵口無法封堵住，造成大量跑鐵及燒毀設備的事故。

7、為此，研究開發一種結構簡單，工作可靠，操作簡便的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置是解決這一問題的關鍵。

技術實現思路

1、本實用新型的目的在于提供一種結構簡單，工作可靠，操作簡便的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置。

2、本實用新型的目的是這樣實現的，包括炮咀底座、炮咀帽連接座、炮咀帽，所述的炮咀底座之圓柱端設置炮咀帽連接座；所述的炮咀帽連接座之一端與炮咀底座固接，另一端設置炮咀帽；所述的炮咀帽連接座與炮咀帽之間通過螺旋卡扣連接；所述的炮咀帽連接座與炮咀帽之間通過圓柱定位凸臺定位。

3、本實用新型由炮咀底座、炮咀帽連接座、炮咀帽構成；炮咀帽連接座的外圓柱面上設置螺旋卡槽，炮咀帽上設置螺旋卡扣；炮咀帽連接座與炮咀帽之間通過螺旋卡槽與螺旋卡扣配合完成卡緊連接；炮咀帽采用zg35mngrni材質，適當降低了硬度，提高了淬透性、強度、韌性和防腐蝕性，增強抗沖擊力和耐磨性；炮咀帽連接座及炮咀帽進行表面滲透耐高溫層熱處理，進一步提高耐磨性；炮咀帽連接座與炮咀帽通過螺旋卡槽與螺旋卡扣連接，不僅連接穩固可靠，還便于安裝拆卸，縮短了安裝拆卸時間。

4、本實用新型使用壽命可達100次以上，有效提高了使用壽命；拆裝簡單方便，從原來的拆裝一個炮咀大約需要15分鐘，減少到現在的少于10分鐘，提高了工作效率；減少了備件用量，節約了生產成本。

5、本實用新型結構簡單，工作可靠，操作簡便，能有效提高高爐泥炮炮咀的使用壽命。

技術特征：

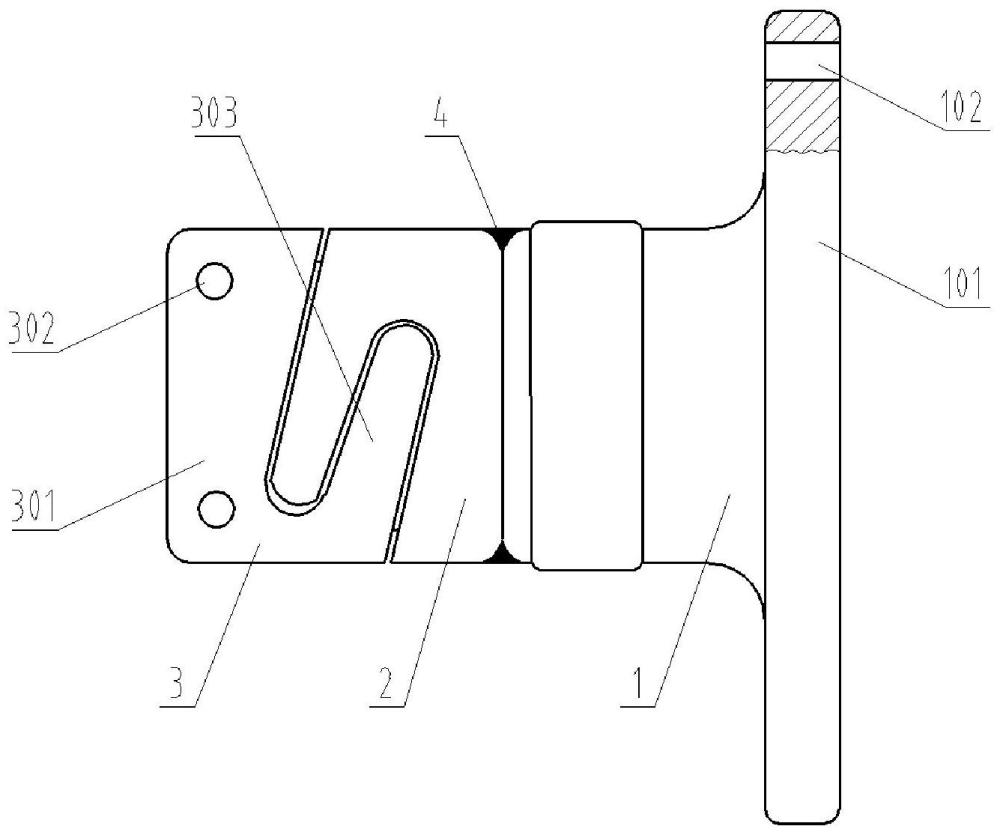

1.一種能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置，包括炮咀底座（1）、炮咀帽連接座（2）、炮咀帽（3），其特征是：所述的炮咀底座（1）之圓柱端設置炮咀帽連接座（2）；所述的炮咀帽連接座（2）之一端與炮咀底座（1）固接，另一端設置炮咀帽（3）；所述的炮咀帽連接座（2）與炮咀帽（3）之間通過螺旋卡扣連接；所述的炮咀帽連接座（2）與炮咀帽（3）之間通過圓柱定位凸臺定位。

2.根據權利要求1所述的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置，其特征是：所述的炮咀底座（1）與炮咀帽連接座（2）焊接。

3.根據權利要求1所述的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置，其特征是：所述的炮咀帽連接座（2）之材質為zg45。

4.根據權利要求1所述的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置，其特征是：所述的炮咀帽連接座（2）進行表面滲透耐高溫層熱處理，滲透層厚度約0.5mm。

5.根據權利要求1所述的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置，其特征是：所述的炮咀帽（3）之材質為zg35mngrni。

6.根據權利要求1所述的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置，其特征是：所述的炮咀帽（3）進行表面滲透耐高溫層熱處理，滲透層厚度約0.5mm。

7.根據權利要求1所述的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置，其特征是：所述的炮咀帽連接座（2）包括炮咀帽連接座本體（201）、螺旋卡槽（202）、圓柱定位凸臺（203）；所述的炮咀帽連接座本體（201）之外圓柱面上設置螺旋卡槽（202）；所述的炮咀帽連接座本體（201）之一端設置圓柱定位凸臺（203）。

8.根據權利要求1所述的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置，其特征是：所述的炮咀帽（3）包括炮咀帽本體（301）、拆裝孔（302）、螺旋卡扣（303）、定位孔（304）；所述的炮咀帽本體（301）之一端設置螺旋卡扣（303），另一端設置拆裝孔（302）；所述的炮咀帽本體（301）之內部設置定位孔（304）。

9.根據權利要求7或8所述的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置，其特征是：所述的螺旋卡扣（303）之螺旋角度與螺旋卡槽（202）之螺旋角度相適應。

10.根據權利要求8所述的能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置，其特征是：所述的定位孔（304）之尺寸與圓柱定位凸臺（203）之尺寸相適應。

技術總結
本技術公開了一種能有效提高使用壽命的螺旋連接式高爐泥炮炮咀裝置，包括炮咀底座、炮咀帽連接座、炮咀帽，所述炮咀底座之圓柱端設置炮咀帽連接座；所述炮咀帽連接座之一端與炮咀底座固接，另一端設置炮咀帽；所述炮咀帽連接座與炮咀帽之間通過螺旋卡扣連接；所述炮咀帽連接座與炮咀帽之間通過圓柱定位凸臺定位。本技術炮咀帽采用ZG35MnGrNi材質，提高了淬透性、強度、韌性和防腐蝕性，增強抗沖擊力和耐磨性；炮咀帽連接座及炮咀帽進行表面滲透耐高溫層熱處理，進一步提高耐磨性；炮咀帽連接座與炮咀帽通過螺旋卡槽與螺旋卡扣連接，不僅連接穩固可靠，還便于安裝拆卸，縮短了安裝拆卸時間。本技術能有效提高高爐泥炮炮咀的使用壽命。

技術研發人員：師云祥,廖宇,虞鑫,李斌,何剛,許偉,王楠,黃曉春
受保護的技術使用者：武鋼集團昆明鋼鐵股份有限公司
技術研發日：20240416
技術公布日：2025/4/24
