本技術涉及鑄造模具，具體是指一種低壓鑄造模具通用上線系統。

背景技術：

1、同一鑄造設備需要生產多種規格的車輪產品，在生產到達班次后需要重新更換鋁合金車輪模具，換模過程中需要拆卸在線車輪模具并下線，同時預備該班次的車輪模具及對應備件進行吊裝，整個換模過程需要一定時間，由于需進行換模的上模位于鑄造設備頂板底端面，且鑄造機臺具有一定高度，安裝過程需要進行模具的機臺柱安裝位置和壓鑄機安裝頂板對眼，吊裝安裝較為困難，需要多人配合才能完成，安裝過程費時費力；同時，場內鑄造壓鑄機存在90°與45°兩種類型，在換模過程需調整模具與上模板的相對角度，操作困難，易出現安裝不到位的情況，現有技術的上線小車僅具有簡單運輸功能，無法滿足90°鑄造壓鑄機的上線換模需求。

技術實現思路

1、本實用新型的目的在于克服現有技術的缺陷，提供一種低壓鑄造模具通用上線系統，以解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型的技術方案如下：

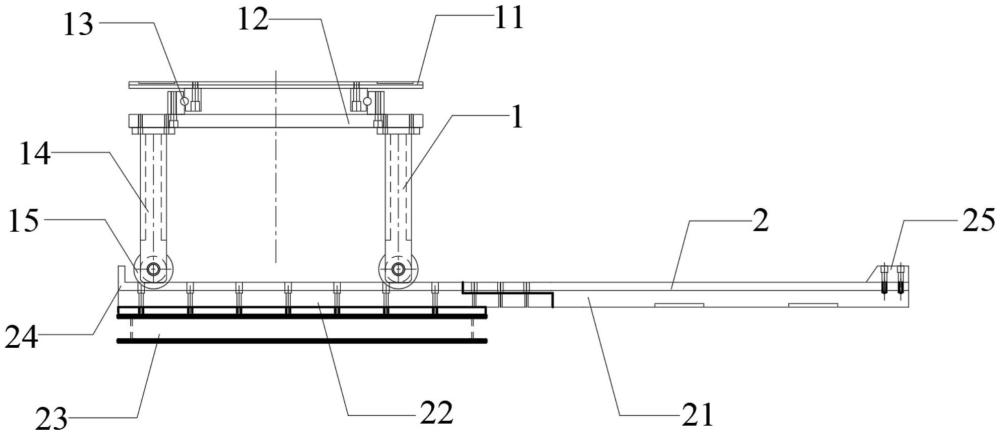

3、一種低壓鑄造模具通用上線系統，包括轉運車和導軌組件，導軌組件包括無縫拼接形成連續軌道的第一導軌和第二導軌，第一導軌可拆卸鋪設于壓鑄機的機臺上，并延伸至壓鑄機的安裝頂板的正下方，第二導軌固定設置于機臺外，轉運車由第二導軌滑入第一導軌上進行上線，轉運車包括車輪、支腿、支撐臺板、回轉軸承和旋轉臺板，支撐臺板水平搭設于支腿上，支腿底部的車輪由第一導軌和第二導軌導向滑動，旋轉臺板由回轉軸承支撐，并可轉動設置于支撐臺板上，上線模具設置于旋轉臺板上，旋轉臺板上開設有數個沿其回轉中心環向排布的定位槽，定位槽中部可拆卸設置有定位鍵，定位鍵寬度與定位槽相適配，且其高出旋轉臺板平面并與上線模具連接，用于定位上線模具中心。

4、進一步地，機臺上擺設定位有兩個導軌限位塊，導軌限位塊一側面為定位面，另一側面為限位面，兩個定位面分別貼設限位第一導軌的兩側，限位面與機臺上的邊缸配合，用于定位導軌限位塊。

5、更進一步地，第二導軌的后端設置有后擋輪板，第一導軌上設置有前擋輪板，均用于攔擋車輪，車輪由前擋輪板攔擋停止時，旋轉臺板的回轉中心位于安裝頂板的安裝中心正下方。

6、進一步地，導軌組件還包括位于第二導軌正下方的導軌底座，導軌底座與機臺的底板等高，使得第一導軌和第二導軌位于同一水平平面上。

7、進一步地，導軌底座上端設置有導軌安裝板，導軌安裝板上設置有t形的吊裝孔。

8、與現有技術相比，本實用新型的低壓鑄造模具通用上線系統具有以下的有益效果：

9、通過拼接式結構的導軌組件導向轉運車來上線模具，可簡單、便捷的將模具轉移至機臺中央，其中鋪設于機臺上的第一導軌可進行快速拆卸，提高換模效率；

10、轉運車結構簡單，實用性強，上線模具設置于旋轉臺板，并可快速定位至旋轉臺板的回轉中心，便于在線調整不同角度安裝上線模具，因此，上線模具安裝過程中，易于人為進行對中操作和角度對準操作，且單個操作人員便可完成模具的上線和安裝工作；

11、該上線系統的設計結構簡單，增設改造成本低，且可匹配多種不同機臺，降低換模操作難度，提高低壓鑄造模具的換模效率和安裝可靠性。

技術特征：

1.一種低壓鑄造模具通用上線系統，其特征在于：包括轉運車和導軌組件，所述導軌組件包括無縫拼接形成連續軌道的第一導軌和第二導軌，所述第一導軌可拆卸鋪設于壓鑄機的機臺上，并延伸至所述壓鑄機的安裝頂板的正下方，所述第二導軌固定設置于所述機臺外，所述轉運車由所述第二導軌滑入所述第一導軌上進行上線，所述轉運車包括車輪、支腿、支撐臺板、回轉軸承和旋轉臺板，所述支撐臺板水平搭設于所述支腿上，所述支腿底部的所述車輪可由所述第一導軌和所述第二導軌導向滑動，所述旋轉臺板由所述回轉軸承支撐，并可轉動設置于所述支撐臺板上，上線模具設置于所述旋轉臺板上，所述旋轉臺板沿其回轉中心開設有數個環向排布的定位槽，所述定位槽中部可拆卸設置有定位鍵，所述定位鍵寬度與所述定位槽相適配，且所述定位鍵上端高出所述旋轉臺板上平面并與所述上線模具連接，用于定位所述上線模具中心。

2.根據權利要求1所述的低壓鑄造模具通用上線系統，其特征在于：所述機臺上擺設定位有兩個導軌限位塊，所述導軌限位塊一側面為定位面，另一側面為限位面，兩個所述定位面分別貼設限位所述第一導軌的兩側，所述限位面與所述機臺上的邊缸配合，用于定位所述導軌限位塊。

3.根據權利要求2所述的低壓鑄造模具通用上線系統，其特征在于：所述第二導軌的后端設置有后擋輪板，所述第一導軌上設置有前擋輪板，均用于攔擋所述車輪，所述車輪由所述前擋輪板攔擋停止時，所述旋轉臺板的回轉中心位于所述安裝頂板的安裝中心的正下方。

4.根據權利要求1所述的低壓鑄造模具通用上線系統，其特征在于：所述導軌組件還包括位于所述第二導軌正下方的導軌底座，所述導軌底座與所述機臺的底板等高，使得所述第一導軌和所述第二導軌位于同一水平平面上。

5.根據權利要求4所述的低壓鑄造模具通用上線系統，其特征在于：所述導軌底座上端設置有導軌安裝板，所述導軌安裝板上設置有t形的吊裝孔。

技術總結
本技術公開了一種低壓鑄造模具通用上線系統，包括轉運車和導軌組件，導軌組件包括拼接的第一導軌和第二導軌，第一導軌可拆卸鋪設于機臺上，第二導軌位于機臺外，轉運車包括車輪、支腿、支撐臺板、回轉軸承和旋轉臺板，旋轉臺板由回轉軸承支撐可轉動設于支撐臺板上，旋轉臺板上設數個沿其回轉中心環向排布的定位槽，定位槽中部可拆卸設置定位鍵，定位鍵寬度與定位槽適配，其上端高出旋轉臺板定位上線模具；該上線系統通過拼接式導軌組件導向轉運車上線模具，可簡單、便捷將模具轉移至機臺中央；轉運車結構簡單，實用性強，易于進行對中和角度對準操作，系統整體結構簡單，改造成本低，可匹配多種機臺，降低操作難度，提高換模效率和可靠性。

技術研發人員：鈕占亮,周向東,徐吉林,劉寶興,張川,曹偉澤,邱立英
受保護的技術使用者：天津立中車輪有限公司
技術研發日：20240709
技術公布日：2025/4/24
