本技術屬于熔模鑄造蠟?zāi)Ｄ＞?，尤其涉及一種用于泵蓋鑄件的蠟?zāi)Ｄ＞呒氨蒙w鑄件的澆鑄系統。

背景技術：

1、化學泵是一種專門用于輸送各種有毒、腐蝕、易燃、易爆等化工物質的泵。利用正向位移工作原理，通過泵體與泵腔體積變化實現泵的吸氣和排液的工業設備。當泵體空間放大時，泵腔內壓力下降，液體經進口管道進入泵腔；當泵體空間縮小時，泵腔內液體被擠壓出去，從出口管道排出。由于化學泵主要用于輸送腐蝕性介質，往往選擇具有抗腐蝕性能較好的泵體，許多化學工藝需要在高溫條件下進行，化學泵也必須要能承受高溫。

2、熔模鑄造蠟?zāi)Ｄ＞呤侨勰ｈT造工藝中的關鍵組成部分，其主要用于制造蠟?zāi)?，進而通過蠟?zāi)Ｐ纬缮靶湍げ⒆罱K鑄造出金屬零件。模具一般由碳鋼和高級鋁合金制成，這些材料易于加工，同時提供必要的耐用性以承受重復使用。模具設計成允許熔融蠟在極端壓力下流動，以便使其固化成蠟?zāi)印ｋp面模具稱為模板，常用于自動化注蠟機中，可以每天生產數千個模具。模具可以包括簡單的單腔工具，也可以是帶有自動彈出器的復雜多腔工具，以適應不同批量的工作需求。對于制造蠟?zāi)?nèi)復雜的空腔，選擇合適的造型方法，有利于提高生產效率和降低生產成本，其密封性能、保護作用和固定零部件的功能對化學泵的正常運行至關重要，因此制備性能良好的泵蓋至關重要。

3、所以，如何設計出一種既滿足可以制造復雜泵蓋鑄件蠟?zāi)＜葷M(mǎn)足外部復雜結構、密封性能、保護作用良好又可以解決對蠟?zāi)？涨辉煨蜕a(chǎn)效率低，生產成本高等問題的新型模具，成為我們當前需要解決的問題。同時為了鑄造出結構復雜，尺寸精度準確，性能良好的鑄件，確保金屬液順利引入型腔并控制其流動方向和速度，提高鑄件質量、生產效率和降低生產成本，設計合適的澆鑄系統對熔模鑄造至關重要。

技術實現思路

1、本實用新型目的在于提供一種用于泵蓋鑄件的蠟?zāi)Ｄ＞呒氨蒙w鑄件的澆鑄系統，以解決背景技術中所提出的技術問題。

2、為實現上述目的，本實用新型的具體技術方案如下：一種用于泵蓋鑄件的蠟?zāi)Ｄ＞?，包括泵蓋頂部法蘭盤模具及泵蓋主體模具，所述泵蓋頂部法蘭盤模具包括法蘭盤模具上模、法蘭盤模具下模及法蘭盤模具中心滑塊，所述泵蓋主體模具包括泵蓋主體模具上模及泵蓋主體模具下模，所述泵蓋主體模具上模及泵蓋主體模具下模一側均設置有側壓法蘭盤造型滑塊，兩個所述側壓法蘭盤造型滑塊之間設置有側壓中心滑塊，所述泵蓋主體模具上模及泵蓋主體模具下模內腔中間部位設置有泵蓋主體蠟?zāi)?，所述泵蓋主體蠟?zāi)５囊粋?cè)設置有兩個對稱分布的側壓底座造型滑塊，所述泵蓋主體蠟?zāi)５牡撞吭O(shè)置底部圓筒固定滑塊，所述底部圓筒固定滑塊的底部設置有底部中心抽芯滑塊。

3、優選地，所述泵蓋頂部法蘭盤模具規格為半徑160mm的圓餅?zāi)＞摺?/p>

4、優選地，所述泵蓋主體模具規格為410×430×237mm的矩形模具。

5、優選地，所述側壓法蘭盤造型滑塊由四部分組成，兩兩組合。

6、優選地，所述底部圓筒固定滑塊由兩個不同半徑的圓柱組成，所述底部中心抽芯滑塊為一個圓形管道結構。

7、優選地，所述泵蓋主體蠟?zāi)５膬?nèi)部底部設置有泵蓋蓋槽造型滑塊，所述泵蓋蓋槽造型滑塊的底部設置有底部多邊形造型滑塊，所述泵蓋主體蠟?zāi)５囊粋?cè)設置有流道造型滑塊，所述流道造型滑塊的端部設置有流道抽芯滑塊。

8、本實用新型還涉及一種用于泵蓋鑄件的澆鑄系統，包括澆筑系統橫澆道，所述澆筑系統橫澆道的頂端設置有澆筑系統直澆道，所述澆筑系統直澆道通過澆道支撐與澆筑系統橫澆道連接，所述澆筑系統橫澆道連接有澆筑系統內澆道。包括澆筑系統橫澆道，所述澆筑系統橫澆道的頂端設置有澆筑系統直澆道，所述澆筑系統直澆道通過澆道支撐與澆筑系統橫澆道連接，所述澆筑系統橫澆道連接有澆筑系統內澆道。

9、優選地，所述澆筑系統橫澆道設置有三個。

10、本實用新型的一種用于泵蓋鑄件的蠟?zāi)Ｄ＞呒氨蒙w鑄件的澆鑄系統具有以下優點：

11、1、本實用新型利用兩套模具進行復雜薄壁泵蓋鑄件蠟?zāi)５脑煨?，解決了蠟?zāi)＝Y(jié)構復雜，難以造型的問題；同時設置多組定位滑塊實現了對蠟?zāi)５撵`活取出，保證對蠟?zāi)Ｔ煨偷臏?zhǔn)確性，使具有復雜鑄件蠟?zāi)Ｕw成型成為現實，同時降低模具復雜程度，提高模具制作精度，改善蠟?zāi)１砻尜|(zhì)量，減少蠟?zāi)Ｐ蘩砹俊?/p>

12、2、該鑄件澆鑄系統通過澆道設計可以使得金屬液在充填型腔時更加平穩，避免金屬液沖擊造成的紊亂和激濺，由于內澆道分散，多澆道澆鑄系統能夠減輕鑄件局部的過熱現象，避免因此而產生的熱裂紋等缺陷。同時實現鑄件的自下向上的充分凝固。

技術特征：

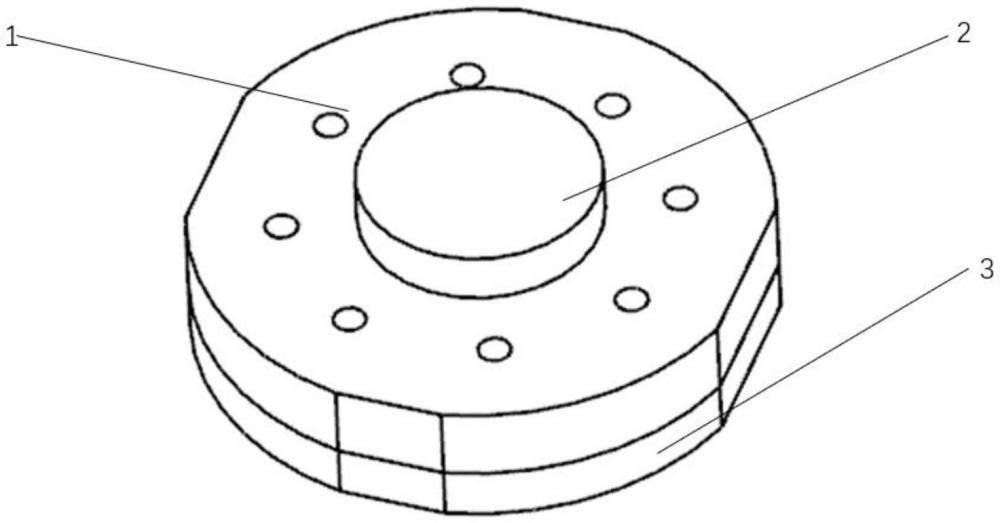

1.一種用于泵蓋鑄件的蠟?zāi)Ｄ＞?，其特征在于：包括泵蓋頂部法蘭盤模具及泵蓋主體模具，所述泵蓋頂部法蘭盤模具包括法蘭盤模具上模(1)、法蘭盤模具下模(3)及法蘭盤模具中心滑塊(2)，所述泵蓋主體模具包括泵蓋主體模具上模(4)及泵蓋主體模具下模(5)，所述泵蓋主體模具上模(4)及泵蓋主體模具下模(5)一側均設置有側壓法蘭盤造型滑塊(6-9)，兩個所述側壓法蘭盤造型滑塊(6-9)之間設置有側壓中心滑塊(10)，所述泵蓋主體模具上模(4)及泵蓋主體模具下模(5)內腔中間部位設置有泵蓋主體蠟?zāi)?12)，所述泵蓋主體蠟?zāi)?12)的一側設置有兩個對稱分布的側壓底座造型滑塊(11)，所述泵蓋主體蠟?zāi)?12)的底部設置底部圓筒固定滑塊(13)，所述底部圓筒固定滑塊(13)的底部設置有底部中心抽芯滑塊(14)。

2.根據權利要求1所述的一種用于泵蓋鑄件的蠟?zāi)Ｄ＞?，其特征在于：所述泵蓋頂部法蘭盤模具規格為半徑160mm的圓餅?zāi)＞摺?/p>

3.根據權利要求1所述的一種用于泵蓋鑄件的蠟?zāi)Ｄ＞撸涮卣髟谟冢核霰蒙w主體模具規格為410×430×237mm的矩形模具。

4.根據權利要求1所述的一種用于泵蓋鑄件的蠟?zāi)Ｄ＞?，其特征在于：所述?cè)壓法蘭盤造型滑塊(6-9)由四部分組成，兩兩組合。

5.根據權利要求1所述的一種用于泵蓋鑄件的蠟?zāi)Ｄ＞撸涮卣髟谟冢核龅撞繄A筒固定滑塊由兩個不同半徑的圓柱組成，所述底部中心抽芯滑塊(14)為一個圓形管道結構。

6.根據權利要求1所述的一種用于泵蓋鑄件的蠟?zāi)Ｄ＞撸涮卣髟谟冢核霰蒙w主體蠟?zāi)?12)的內部底部設置有泵蓋蓋槽造型滑塊(22-39)，所述泵蓋蓋槽造型滑塊(22-39)的底部設置有底部多邊形造型滑塊(15)，所述泵蓋主體蠟?zāi)?12)的一側設置有流道造型滑塊(17-21)，所述流道造型滑塊(17-21)的端部設置有流道抽芯滑塊(16)。

7.一種用于泵蓋鑄件的澆鑄系統，其特征在于：包括澆筑系統橫澆道(41-43)，所述澆筑系統橫澆道(41-43)的頂端設置有澆筑系統直澆道(40)，所述澆筑系統直澆道(40)通過澆道支撐(46)與澆筑系統橫澆道(41-43)連接，所述澆筑系統橫澆道(41-43)連接有澆筑系統內澆道(44-45)。

8.根據權利要求7所述的一種用于泵蓋鑄件的澆鑄系統，其特征在于：所述澆筑系統橫澆道(41-43)設置有三個。

技術總結
本技術公開了一種用于泵蓋鑄件的蠟?zāi)Ｄ＞呒氨蒙w鑄件的澆鑄系統，包括泵蓋頂部法蘭盤模具及泵蓋主體模具，所述泵蓋頂部法蘭盤模具包括法蘭盤模具上模、法蘭盤模具下模及法蘭盤模具中心滑塊，所述泵蓋主體模具包括泵蓋主體模具上模及泵蓋主體模具下模，所述泵蓋主體模具上模及泵蓋主體模具下模一側均設置有側壓法蘭盤造型滑塊。本技術利用兩套模具進行復雜薄壁泵蓋鑄件蠟?zāi)５脑煨?，解決了蠟?zāi)＝Y(jié)構復雜，難以造型的問題；同時設置多組定位滑塊實現了對蠟?zāi)５撵`活取出，保證對蠟?zāi)Ｔ煨偷臏?zhǔn)確性，使具有復雜鑄件蠟?zāi)Ｕw成型成為現實，同時降低模具復雜程度，提高模具制作精度，改善蠟?zāi)１砻尜|(zhì)量，減少蠟?zāi)Ｐ蘩砹俊?br/>
技術研發人員：章永超,張恒源,汪東紅,張玲玲,張永金
受保護的技術使用者：嘉善永金金屬制品有限公司
技術研發日：20240709
技術公布日：2025/4/24
