本技術涉及打磨裝置，具體為一種花鍵軸叉自動打磨裝置。

背景技術：

1、花鍵軸是汽車運動中的扭矩傳遞部件，其制造工藝水平和產品質量直接影響總成質量，齒輪軸花鍵的加工包括車削等多種加工方式，加工出的鍵槽內存在毛刺，需要進一步進行打磨處理，但是現有的花鍵軸叉打磨裝置在使用的過程中還是存在一定的問題；

2、現有的打磨裝置在使用的過程中無法對裝置內的粉塵進行有效的清理，打磨時會產生大量的粉末和灰塵，粉末和灰塵很容易融入空氣中，人們吸入帶有粉末和灰塵空氣，危害人們的生命健康。

3、所以我們提出了一種花鍵軸叉自動打磨裝置，以便于解決上述中提出的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種花鍵軸叉自動打磨裝置，解決了現有的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種花鍵軸叉自動打磨裝置，包括裝置主體，所述裝置主體內部底壁安裝有打磨臺，所述打磨臺頂部固定有篩網，所述裝置主體的兩側內壁分別設置有夾持組件用于花鍵軸叉夾緊固定，所述夾持組件包括匚型夾板，所述匚型夾板上螺紋連接有鎖緊螺栓，一個所述匚型夾板通過軸承與裝置主體轉動連接，一個所述匚型夾板安裝在第一電機的輸出軸上，所述第一電機固定在裝置主體上，所述裝置主體上安裝有自動打磨機構用于花鍵軸叉自動打磨，所述裝置主體上設置有吸塵機構用于花鍵軸叉打磨時產生粉塵吸收，所述打磨臺的兩個內壁固定有卡槽，所述卡槽內滑動卡接有集塵網。

3、優選的，所述裝置主體的正面通過螺栓安裝有檢修門。

4、優選的，所述自動打磨機構包括固定在裝置主體上的架體，所述架體內設置有絲桿，所述絲桿一端通過軸承與架體轉動連接，另一端安裝在第二電機的輸出端，所述第二電機固定在架體內，絲桿上螺紋連接有螺紋套，所述螺紋套底部固定有滑動卡接在裝置主體頂部殼體上的滑塊，所述滑塊底部固定有電動伸縮桿，所述電動伸縮桿底部固定有第三電機，所述第三電機的輸出軸上固定有打磨盤。

5、優選的，所述吸塵機構包括固定在裝置主體內部的吸塵泵，所述吸塵泵的進氣口固定有延伸至裝置主體內側的進氣管，所述進氣管的通路上固定有凈化器，所述凈化器內部活動卡接有多個濾塵網，所述凈化器正面通過螺栓安裝有檢修門，所述吸塵泵的出氣口固定有延伸至打磨臺內側的排氣管。

6、優選的，所述進氣管的末端安裝有固定在裝置主體上的過濾網。

7、優選的，所述集塵網兩端外表尺寸與卡槽內表尺寸相適配，所述集塵網兩邊沿滑動卡接在卡槽上。

8、有益效果

9、本實用新型提供了一種花鍵軸叉自動打磨裝置。與現有技術相比具備以下有益效果：

10、1、該一種花鍵軸叉自動打磨裝置，打磨臺頂部固定篩網，篩網上方設置有兩個夾持組件用于花鍵軸叉夾緊固定，打磨臺內活動卡接安裝有集塵網，從而通過自動打磨機構對花鍵軸叉打磨時產生的碎屑會通過篩網過濾后到達集塵網上進行收集，從而利用集塵網活動卡接在卡槽內，便于集塵網快速拆卸從而對收集碎屑進行處理，從而便于對廢屑的清理，使得打磨臺的表面更加干凈。

11、2、該一種花鍵軸叉自動打磨裝置，裝置主體上安裝有吸塵機構，吸塵機構包括吸塵泵、進氣管等，花鍵軸叉在裝置主體內打磨過程中會產生粉塵，從而啟動吸塵泵能將裝置主體內揚塵通過進氣管吸收至凈化器內，并通過凈化器內濾塵網過濾粉塵后通過排氣管排放至打磨臺內部，從而通過吸塵泵可將打磨過程中產生大量的粉末和灰塵進行收集，防止粉末和灰塵融入空氣中，避免了人們吸入帶有粉末和灰塵空氣，保護了人們的生命健康。

技術特征：

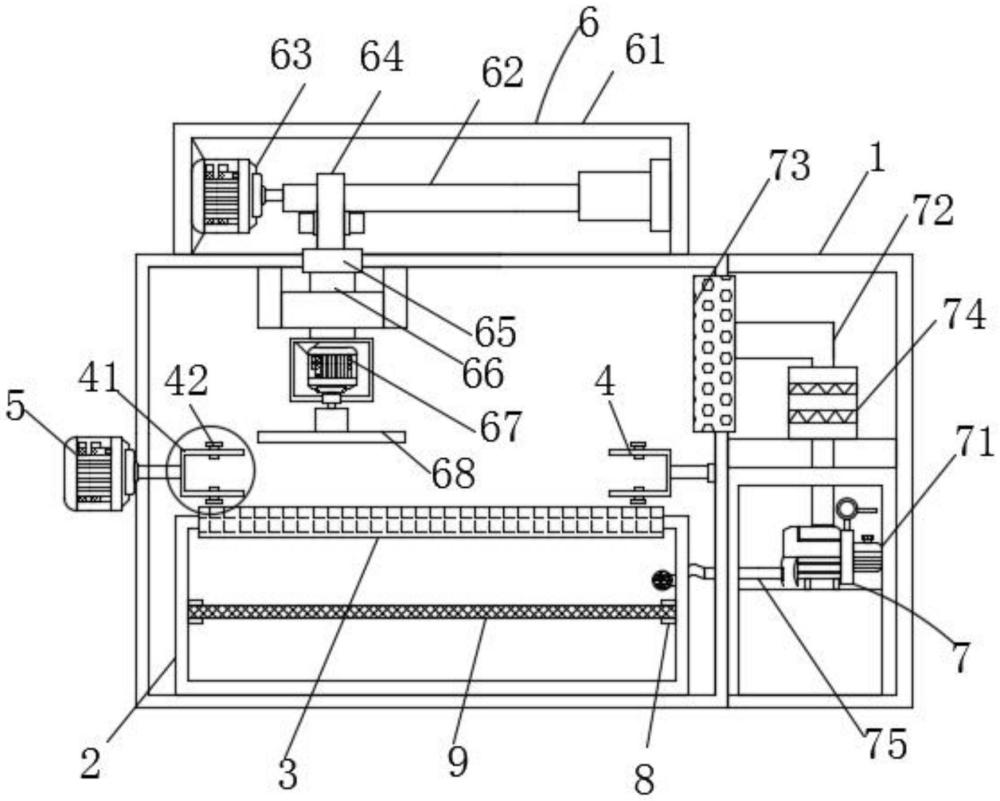

1.一種花鍵軸叉自動打磨裝置，包括裝置主體(1)，其特征在于：所述裝置主體(1)內部底壁安裝有打磨臺(2)，所述打磨臺(2)頂部固定有篩網(3)，所述裝置主體(1)的兩側內壁分別設置有夾持組件(4)用于花鍵軸叉夾緊固定，所述夾持組件(4)包括匚型夾板(41)，所述匚型夾板(41)上螺紋連接有鎖緊螺栓(42)，一個所述匚型夾板(41)通過軸承與裝置主體(1)轉動連接，一個所述匚型夾板(41)安裝在第一電機(5)的輸出軸上，所述第一電機(5)固定在裝置主體(1)上，所述裝置主體(1)上安裝有自動打磨機構(6)用于花鍵軸叉自動打磨，所述裝置主體(1)上設置有吸塵機構(7)用于花鍵軸叉打磨時產生粉塵吸收，所述打磨臺(2)的兩個內壁固定有卡槽(8)，所述卡槽(8)內滑動卡接有集塵網(9)。

2.根據權利要求1所述的一種花鍵軸叉自動打磨裝置，其特征在于：所述裝置主體(1)的正面通過螺栓安裝有檢修門(10)。

3.根據權利要求1所述的一種花鍵軸叉自動打磨裝置，其特征在于：所述自動打磨機構(6)包括固定在裝置主體(1)上的架體(61)，所述架體(61)內設置有絲桿(62)，所述絲桿(62)一端通過軸承與架體(61)轉動連接，另一端安裝在第二電機(63)的輸出端，所述第二電機(63)固定在架體(61)內，絲桿(62)上螺紋連接有螺紋套(64)，所述螺紋套(64)底部固定有滑動卡接在裝置主體(1)頂部殼體上的滑塊(65)，所述滑塊(65)底部固定有電動伸縮桿(66)，所述電動伸縮桿(66)底部固定有第三電機(67)，所述第三電機(67)的輸出軸上固定有打磨盤(68)。

4.根據權利要求1所述的一種花鍵軸叉自動打磨裝置，其特征在于：所述吸塵機構(7)包括固定在裝置主體(1)內部的吸塵泵(71)，所述吸塵泵(71)的進氣口固定有延伸至裝置主體(1)內側的進氣管(72)，所述進氣管(72)的通路上固定有凈化器(74)，所述凈化器(74)內部活動卡接有多個濾塵網(741)，所述凈化器(74)正面通過螺栓安裝有檢修門，所述吸塵泵(71)的出氣口固定有延伸至打磨臺(2)內側的排氣管(75)。

5.根據權利要求4所述的一種花鍵軸叉自動打磨裝置，其特征在于：所述進氣管(72)的末端安裝有固定在裝置主體(1)上的過濾網(73)。

6.根據權利要求1所述的一種花鍵軸叉自動打磨裝置，其特征在于：所述集塵網(9)兩端外表尺寸與卡槽(8)內表尺寸相適配，所述集塵網(9)兩邊沿滑動卡接在卡槽(8)上。

技術總結
本技術公開了一種花鍵軸叉自動打磨裝置，包括裝置主體，裝置主體內部底壁安裝有打磨臺，打磨臺頂部固定有篩網，裝置主體的兩側內壁分別設置有夾持組件用于花鍵軸叉夾緊固定，夾持組件包括匚型夾板，匚型夾板上螺紋連接有鎖緊螺栓，一個匚型夾板通過軸承與裝置主體轉動連接，一個匚型夾板安裝在第一電機的輸出軸上，第一電機固定在裝置主體上，裝置主體上安裝有自動打磨機構用于花鍵軸叉自動打磨，本技術涉及打磨裝置技術領域，該一種花鍵軸叉自動打磨裝置，可將打磨過程中產生大量的粉末和灰塵進行收集，防止粉末和灰塵融入空氣中，避免了人們吸入帶有粉末和灰塵空氣，保護了人們的生命健康。

技術研發人員：莫生華
受保護的技術使用者：杭州南進機械制造有限公司
技術研發日：20240711
