本技術涉及吹塑瓶成型，特別涉及一種吹塑瓶成型去毛邊裝置。

背景技術：

1、吹塑瓶成型后需要去除毛邊。一般采用機械清除法。利用專業的切割機器、磨邊機等設備進行自動磨平和去毛邊。

2、目前已公開專利：cn202321983128.5公開了一種吹塑瓶成型去毛邊裝置，包括支撐圈和集塵盒，所述支撐圈底部設置有托架，所述支撐圈一側表面焊接有通塵罩，所述通塵罩表面中心位置設置有支撐板，所述支撐板一側通過螺釘設置有電機，所述電機一側設置有打磨輥，所述支撐圈一側對應電機外圍通過螺釘設置有降塵罩，所述支撐圈內側通過螺釘設置有吸塵風機。

3、雖然上述裝置具有吸塵機構以配合除塵處理，但是該方案在使用的過程中還會出現以下問題：上述裝置利用吸塵風機經通塵罩以及降塵罩進行碎屑抽吸，再進入集塵盒內進行收集，而碎屑在經過通塵罩與降塵罩時容易吸附在通塵罩與降塵罩表面，隨著裝置的使用，碎屑會不斷積累在通塵罩與降塵罩表面，進而降低碎屑收集的效率，影響裝置的正常使用。

技術實現思路

1、(一)解決的技術問題

2、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種吹塑瓶成型去毛邊裝置，能夠解決上述裝置在使用時，碎屑會不斷積累在通塵罩與降塵罩表面，進而降低碎屑收集的效率的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種吹塑瓶成型去毛邊裝置，包括底座，底座的上端面四個拐角處均開設有用于固定的螺紋孔。底座的上端面固定安裝有固定板。固定板上固定安裝有箱體，箱體的內部一側設置有吸風裝置。箱體的內部另一側設置有打磨裝置；

5、其中，箱體的內部上下表面均開設有移動槽，過濾器兩端滑動安裝在移動槽中，兩個移動槽內部均固定安裝有彈簧，兩個彈簧遠離移動槽的一端均與過濾器固定連接；

6、其中，箱體的下表面對應底端移動槽的位置上活動連接有收集盒。

7、優選的，所述吸風裝置包括兩個固定支架二，兩個固定支架二固定安裝在箱體的內壁上下兩側，兩個固定支架二的相對端上固定安裝有吸風機，吸風機的輸出端上固定連接有傳動軸。

8、優選的，所述傳動軸的外表面靠近過濾器的一端均勻固定安裝有三個敲擊棒，過濾器傾斜設置在箱體內部。

9、優選的，兩個所述移動槽在箱體的內部錯位設置。

10、優選的，所述打磨裝置包括兩個固定支架一，兩個固定支架一固定安裝在箱體的內壁上下兩側，兩個固定支架一的相對端上固定安裝有電機，電機的輸出端上固定連接有打磨軸，打磨軸遠離電機的一端延伸出箱體的內部。

11、優選的，底側所述移動槽的內部底端開設有通孔，箱體的底面對應底側移動槽的兩側均開設有t型槽，兩個t型槽內部均滑動安裝有t型塊，兩個t型塊的底端固定安裝有收集盒。

12、(三)有益效果

13、與現有技術相比，本實用新型的有益效果是：

14、(1)、該吹塑瓶成型去毛邊裝置，通過設置敲擊棒，在吸附碎屑的過程中敲擊過濾器，使過濾器產生位移和振動，從而便于對過濾器上粘連的碎屑進行清理，提高了裝置的自清潔能力。

15、(2)、該吹塑瓶成型去毛邊裝置，通過在底側移動槽內部開設通孔，并在箱體底面活動安裝有收集盒，便于對收集盒內的碎屑進行處理。

技術特征：

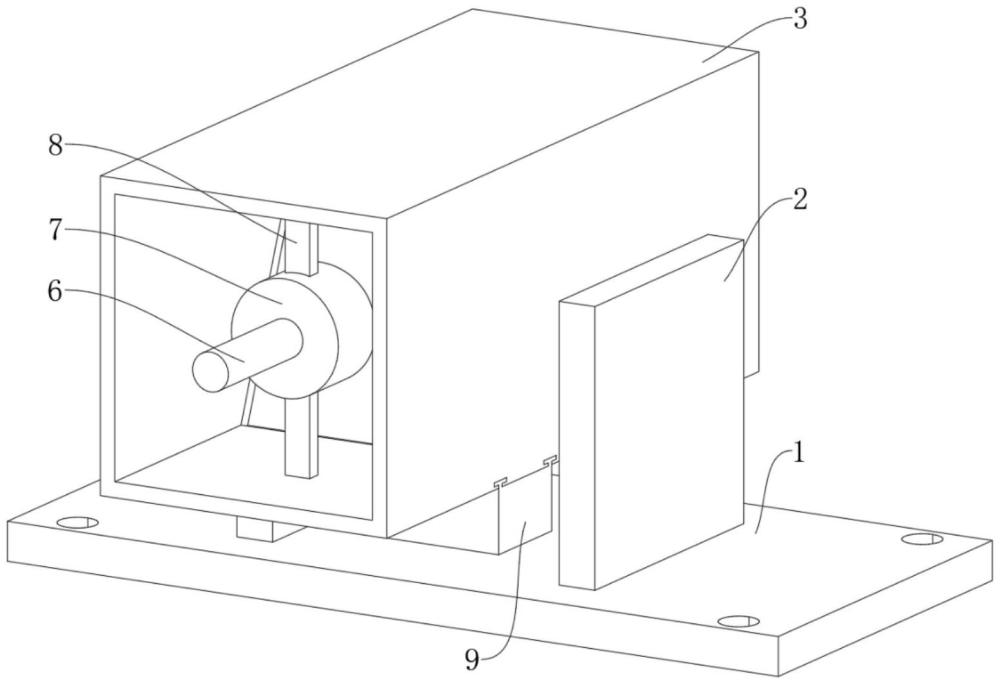

1.一種吹塑瓶成型去毛邊裝置，包括底座(1)，底座(1)的上端面四個拐角處均開設有用于固定的螺紋孔，底座(1)的上端面固定安裝有固定板(2)，固定板(2)上固定安裝有箱體(3)，其特征在于：所述箱體(3)的內部一側設置有吸風裝置，箱體(3)的內部另一側設置有打磨裝置；

2.根據權利要求1所述的一種吹塑瓶成型去毛邊裝置，其特征在于：所述吸風裝置包括兩個固定支架二(13)，兩個固定支架二(13)固定安裝在箱體(3)的內壁上下兩側，兩個固定支架二(13)的相對端上固定安裝有吸風機(12)，吸風機(12)的輸出端上固定連接有傳動軸(10)。

3.根據權利要求2所述的一種吹塑瓶成型去毛邊裝置，其特征在于：所述傳動軸(10)的外表面靠近過濾器(4)的一端均勻固定安裝有三個敲擊棒(11)，過濾器(4)傾斜設置在箱體(3)的內部。

4.根據權利要求3所述的一種吹塑瓶成型去毛邊裝置，其特征在于：兩個所述移動槽(14)在箱體(3)的內部錯位設置。

5.根據權利要求1所述的一種吹塑瓶成型去毛邊裝置，其特征在于：所述打磨裝置包括兩個固定支架一(8)，兩個固定支架一(8)固定安裝在箱體(3)的內壁上下兩側，兩個固定支架一(8)的相對端上固定安裝有電機(7)，電機(7)的輸出端上固定連接有打磨軸(6)，打磨軸(6)遠離電機(7)的一端延伸出箱體(3)的內部。

6.根據權利要求1所述的一種吹塑瓶成型去毛邊裝置，其特征在于：底側所述移動槽(14)的內部底端開設有通孔，箱體(3)的底面對應底側移動槽(14)的兩側均開設有t型槽，兩個t型槽內部均滑動安裝有t型塊，兩個t型塊的底端固定安裝有收集盒(9)。

技術總結
本技術公開了一種吹塑瓶成型去毛邊裝置，涉及吹塑瓶成型技術領域，該吹塑瓶成型去毛邊裝置，包括底座，底座的上端面四個拐角處均開設有用于固定的螺紋孔，底座的上端面固定安裝有固定板，固定板的側面固定安裝有箱體，箱體的內部一側設置有吸風裝置，箱體的內部另一側設置有打磨裝置，箱體的內部上下表面均開設有移動槽，兩個移動槽內部滑動安裝有過濾器，兩個移動槽內部均固定安裝有彈簧，兩個彈簧遠離移動槽的一端均與過濾器固定連接，箱體的下表面對應底端移動槽的位置上活動連接有收集盒通過設置敲擊棒，在吸附碎屑的過程中敲擊過濾器，使過濾器產生位移和振動，從而便于對過濾器上粘連的碎屑進行清理，提高了裝置的自清潔能力。

技術研發人員：李景燦,李景周,李艷麗,李陽陽
受保護的技術使用者：鄭州南方醬業有限公司
技術研發日：20240713
技術公布日：2025/4/24
