本發明涉及一種含鋰溶液的制造方法。更詳細而言，本發明涉及含鋰溶液的制造方法，該含鋰溶液的制造方法通過提高洗脫工序后的溶液中的鋰的含有率并且抑制洗脫工序后的工序中使用的溶液的量，從而能夠抑制用于制造鋰的制造成本。

背景技術：

1、已知通過使鹽酸等無機酸與錳酸鋰(limn2o4、li1.33mn1.67o4、li1.6mn1.6o4等)接觸而得到的具有尖晶石型結構的λ-mno2(hmn2o4、h1.33mn1.67o4、h1.6mn1.6o4等)選擇性地吸附鋰。當使用該λ-mno2回收鋰時，λ-mno2不吸附雜質，因此，具有能夠在鋰回收中顯著降低中和劑的使用量的優點。由此，該方法的商業利用受到期待。在專利文獻1中公開了使用該λ-mno2的含鋰溶液的制造方法。

2、對于專利文獻1的含鋰溶液的制造方法，作為洗脫工序中使用的含酸溶液，針對洗脫工序中得到的洗脫溶液的總量追加酸來調整含酸溶液的氫離子濃度，從而抑制洗脫工序后的工序中使用的洗脫溶液的量。

3、現有技術文獻

4、專利文獻

5、專利文獻1：國際公開2022/210847號。

技術實現思路

1、發明要解決的課題

2、然而，對于含酸溶液，需要追加酸以使氫離子濃度成為規定的值，酸的追加量多時，存在抑制洗脫工序后的工序中使用的溶液的量的效果有限這一問題。

3、本發明鑒于上述情況，其目的在于，提供一種含鋰溶液的制造方法，所述含鋰溶液的制造方法通過提高洗脫工序后的溶液中的鋰含有率并且抑制洗脫工序后的工序中使用的溶液的量，從而能夠抑制用于制造鋰的制造成本。

4、用于解決課題的手段

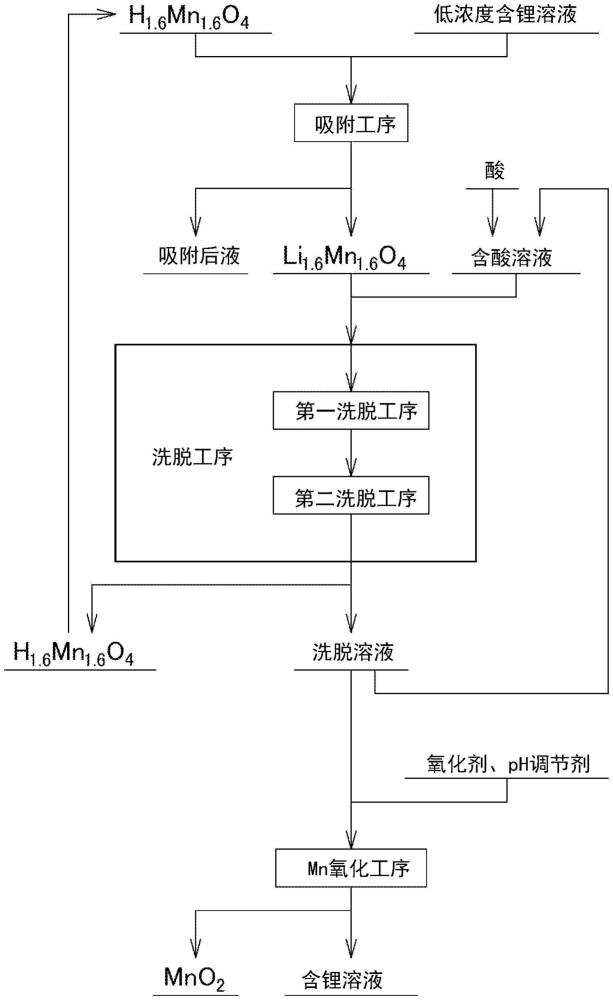

5、第一發明的含鋰溶液的制造方法，其特征在于，所述含鋰溶液的制造方法依次執行：吸附工序，使低濃度含鋰溶液與由錳酸鋰得到的鋰吸附劑接觸而得到吸附后錳酸鋰；洗脫工序，使所述吸附后錳酸鋰與含酸溶液接觸而得到洗脫溶液；以及錳氧化工序，通過向所述洗脫溶液中追加氧化劑和ph調節劑來使錳氧化，得到抑制了錳濃度的含鋰溶液，所述洗脫工序構成為包括第一洗脫工序以及所述含酸溶液的氫離子濃度低于該第一洗脫工序的第二洗脫工序，在所述第一洗脫工序之后進行所述第二洗脫工序。

6、第二發明的含鋰溶液的制造方法，其特征在于，在第一發明中，所述第一洗脫工序中的所述含酸溶液的氫離子濃度為1.0mol/l以上且4.0mol/l以下，所述第二洗脫工序中的所述含酸溶液的氫離子濃度為0.1mol/l以上且0.5mol/l以下。

7、第三發明的含鋰溶液的制造方法，其特征在于，在第一發明或第二發明中，在所述洗脫工序中，所述洗脫溶液被分離為以高濃度包含鋰的高濃度鋰洗脫溶液和鋰的濃度低于該高濃度鋰洗脫溶液的低濃度鋰洗脫溶液，在所述洗脫工序中使用的所述含酸溶液中，包含在所述低濃度鋰洗脫溶液中加入了酸的溶液，在所述錳氧化工序中使用的所述洗脫溶液中，包含所述高濃度鋰洗脫溶液。

8、第四發明的含鋰溶液的制造方法，其特征在于，在第三發明中，所述高濃度鋰洗脫溶液是在經過所述洗脫工序而得到的所述洗脫溶液中抽出了以開始得到所述洗脫溶液為基準預先確定的體積量的所述洗脫溶液。

9、第五發明的含鋰溶液的制造方法，其特征在于，在第三發明中，所述高濃度鋰洗脫溶液是從所述洗脫工序開始起在預先確定的開始時間與結束時間之間得到的所述洗脫溶液。

10、第六發明的含鋰溶液的制造方法，其特征在于，在第一發明至第五發明中的任一項中，將洗滌所述洗脫工序后得到的洗脫后鋰吸附劑的水洗工序設置于所述洗脫工序后，將所述水洗工序中得到的水洗后液加入到所述含酸溶液中。

11、發明的效果

12、根據第一發明，洗脫工序構成為包括第一洗脫工序和含酸溶液的氫離子濃度低于該第一洗脫工序的第二洗脫工序，在第一洗脫工序之后進行第二洗脫工序，從而在第一洗脫工序中高效地進行洗脫，并且，由于在第二洗脫工序中無需提高含酸溶液的氫離子濃度，因此，能夠抑制向含酸溶液中追加的酸的量，能夠抑制錳氧化工序中使用的洗脫溶液的量。由此，能夠抑制用于制造鋰的制造成本。

13、根據第二發明，通過第一洗脫工序中的含酸溶液的氫離子濃度和第二洗脫工序中的含酸溶液的氫離子濃度為規定的值，能夠抑制來自鋰吸附劑的錳的溶解，并且，能夠提高洗脫的效率。

14、根據第三發明，通過在錳氧化工序中使用的洗脫溶液中包含高濃度鋰洗脫溶液，從而能夠提高錳氧化工序中使用的洗脫溶液的鋰含有率。另外，由于僅低濃度鋰洗脫溶液被加入到含酸溶液中，因此僅需加入少量的酸就能夠提高含酸溶液內的氫離子濃度，其結果是，能夠進一步抑制含酸溶液的量，并且能夠抑制錳氧化工序中使用的洗脫溶液的量。

15、根據第四發明，高濃度鋰洗脫溶液是抽出了以開始得到洗脫溶液為基準預先確定的體積量的所述洗脫溶液，從而能夠提高高濃度鋰洗脫溶液的鋰含有率。

16、根據第五發明，高濃度鋰洗脫溶液是從洗脫工序開始起，在預先確定的開始時間與結束時間之間得到的洗脫溶液，從而能夠容易地得到高濃度鋰洗脫溶液。

17、根據第六發明，將在水洗工序中得到的水洗后液加入到含酸溶液中，從而能夠回收在水洗工序中不得不廢棄的鋰。

技術特征：

1.一種含鋰溶液的制造方法，其特征在于，

2.如權利要求1所述的含鋰溶液的制造方法，其特征在于，

3.如權利要求1或2所述的含鋰溶液的制造方法，其特征在于，

4.如權利要求3所述的含鋰溶液的制造方法，其特征在于，

5.如權利要求3所述的含鋰溶液的制造方法，其特征在于，

6.如權利要求1～5中任一項所述的含鋰溶液的制造方法，其特征在于，

技術總結
本發明提供一種含鋰溶液的制造方法，該含鋰溶液的制造方法通過提高洗脫工序后的溶液的鋰的含有率并且抑制洗脫工序后的工序的溶液的量，從而能夠抑制用于制造鋰的制造成本。含鋰溶液的制造方法依次執行：吸附工序；洗脫工序，使吸附后錳酸鋰與含酸溶液接觸而得到洗脫溶液；以及錳氧化工序。洗脫工序構成為包括含酸溶液的氫離子濃度高的第一洗脫工序以及含酸溶液的氫離子濃度低于第一洗脫工序的第二洗脫工序。并且，在第一洗脫工序之后進行第二洗脫工序。通過該構成，在第一洗脫工序中高效地進行洗脫，并且，由于在第二洗脫工序中無需提高含酸溶液的氫離子濃度，因此，能夠抑制向含酸溶液中追加的酸的量，能夠抑制錳氧化工序中使用的洗脫溶液的量。

技術研發人員：悴山卓矢,高野雅俊,村上明弘,前田恭平
受保護的技術使用者：住友金屬礦山株式會社
技術研發日：
技術公布日：2025/4/24
