本發明屬于家裝防水砂漿技術領域，具體的是涉及一種WHDF-Z型無機瓷磚粘貼劑。

背景技術：

當前中國房地產市場迅猛發展，商業寫字樓、住宅等建筑物尤其火爆，而這些建筑的建筑外墻和家庭廚房、廁所等內部墻體都會需要瓷磚來裝飾一番。外墻瓷磚因為其造型、風格等多種多樣，裝飾效果非常不錯，還能對建筑物起到保護作用，家庭內部裝修用瓷磚也因圖案美觀，給人親切的感覺而被大量使用。但是目前市面上這些瓷磚品目繁多，材質、類型各不相同，對瓷磚粘結劑的要求是相當嚴格，既要保障墻體和瓷磚粘結牢靠，又要合理解決滲漏水問題。無論是外墻用瓷磚，還是內部裝飾用瓷磚都會對質量和材質有要求，磚體質量大就需要瓷磚粘結劑的粘結強度大，要求粘結密實，不脫落，尤其是建筑外墻，有瓷磚脫落后果不堪設想；粘結效果不好還會導致滲漏水問題嚴重，廚房和衛生間是防水要求高的地方，一次不粘結好，返修難度大。但是市場上幾乎所有瓷磚粘結劑都是有機材料，存在老化問題不說，瓷磚粘結效果都很差，粘結強度不夠，瓷磚容易脫落，滲漏水問題更是嚴重，返修頻率高，要知道，建筑的維修成本是建設成本的5-10倍。

技術實現要素：

本發明所要解決的技術問題是針對上述現有技術而提出一種WHDF-Z型無機瓷磚粘貼劑，其具有良好的抗裂防水性能，且環保、不易老化，成本低，簡化了施工工藝，又能有效改善砂漿的粘結性能。

本發明解決上述技術問題所采用的技術方案是：

用于砂漿中的WHDF-Z型無機瓷磚粘貼劑，其組分如下，各組分含量按重量百分數計為：晶化激發組分18-28％；活性激發組分12-18％；鋁酸三鈣抑制組分7-15％；粘結性組分10-20％；防微生物組分2-6％；水30-40％。

所述的晶化激發組分為明礬或六偏磷酸鈉。

所述的活性激發組分為半水石膏或綠礬。

所述的鋁酸三鈣抑制組分為硼酸或磷石膏。

所述的粘結性組分為硼砂或硫酸鎂。

所述的防微生物組分為尿素或水玻璃。

本發明的WHDF-Z型無機瓷磚粘貼劑使用摻量為：6kg/m²-8kg/m²。

本發明的主要反應機理以及各組成部分的作用是：粉末中的晶化激發組分與水和水泥熟料中的硅酸鈣發生反應，形成改性硅酸鈣水化物(M-C-S-H)和堵孔沉積物；活性激發組分激發了漿體內粉煤灰中的活性混合材料(游離的鈣，SiO₂和Al₂O₃等)的活性，使它們與Ca(OH)₂進行二次水化，生成水化硅酸鈣(C-S-H)和水化石榴石礦物(C₃AS₂Hn)；鋁酸三鈣抑制組分與漿體中部分鋁酸三鈣在水化初期形成一種絡合物(此絡合物是一種非穩定的化合物，隨著體系中Ca(OH)₂的增多而逐漸分解，使得鋁酸三鈣在水化后期逐漸得以水化)，選擇性地抑制了水化早期鋁酸三鈣的快速水化反應，既確保了硅酸二鈣和硅酸三鈣的充分水化，又降低了早期體系中的水化熱和干縮；粘結性組分改善瓷磚與混凝土基體的粘結力，使瓷磚粘貼牢固，不易脫落；防微生物組分主要作用是讓微生物不寄生在砂漿的表面而受侵蝕。

上述作用促進水泥砂漿中的水泥水化程度，優化水化產物，抑制鋁酸三鈣早期快速水化，降低早期水化熱等作用，使砂漿中凝膠增多，孔隙下降，漿-骨界面得以改善，早期水化熱降低，在顯著提高砂漿的抗裂、抗滲及耐久性能的同時，有效改善砂漿的粘結性能，以達到抗裂防水的目的。

本發明的有益效果在于：本發明的無機瓷磚粘貼劑通過促進水泥砂漿中的水泥水化程度，優化水化產物，抑制鋁酸三鈣早期快速水化，降低早期水化熱等作用，使砂漿中凝膠增多，孔隙下降，漿-骨界面得以改善，早期水化熱降低，在顯著提高砂漿的抗裂、抗滲及耐久性能的同時，有效改善砂漿的粘結性能，能很好地解決空鼓開裂、剝落等問題。

附圖說明

圖1為摻入本發明實施例所制備的WHDF-Z型無機瓷磚粘貼劑后的水泥凈漿擴展度的圖片；

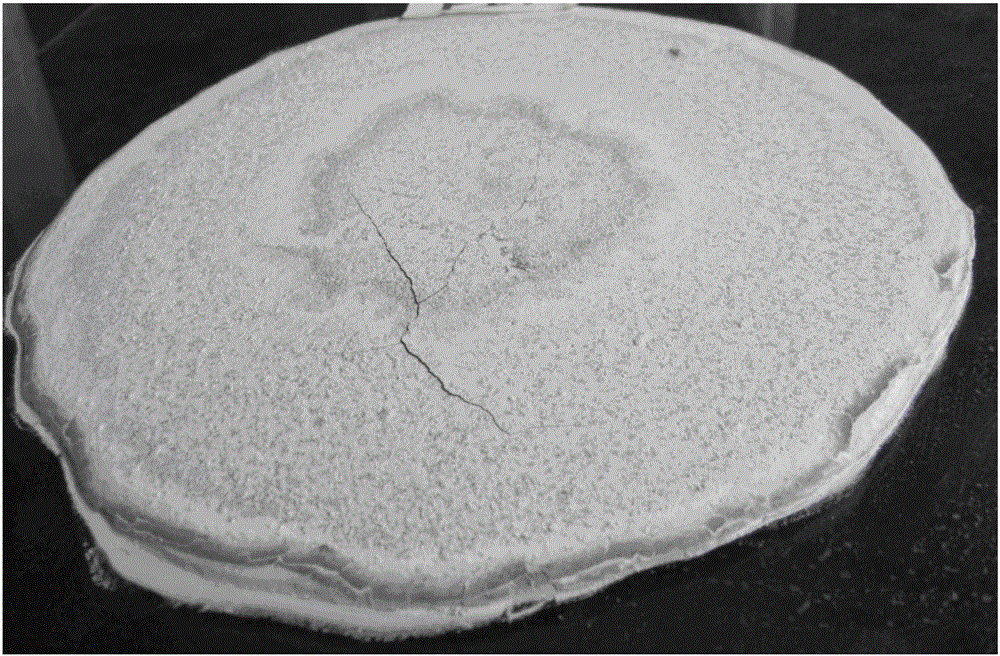

圖2為未摻入WHDF-Z型無機瓷磚粘貼劑的水泥凈漿擴展度的圖片。

具體實施方式

下面結合具體實施例對本發明做詳細具體的說明，但是本發明的保護范圍并不局限于以下實施例。

本發明中所提供的WHDF-Z無機瓷磚粘貼劑，WH-技術合作單位“武漢化工學院”(現更名“武漢工程大學”)英文字母的縮寫，DF-堵水防水材料代碼，-Z表征用于瓷磚粘貼時，以下簡稱WHDF-Z。

實施例1

WHDF-Z的組分及其重量百分比為：

其中，晶化激發組分為六偏磷酸鈉，活性激發組分為綠礬，鋁酸三鈣抑制組分為磷石膏，粘結性組分為硼砂，防微生物組分為尿素。

WHDF-Z是將上述組分混合反應而成，其使用方法是將WHDF-Z原液加3份清水，在砂漿攪拌的過程中連同水泥一起加入即可。

實施例2

WHDF-S的組分及其重量百分比為：

其中，晶化激發組分為明礬，活性激發組分為半水石膏，鋁酸三鈣抑制組分為硼酸，粘結性組分為硫酸鎂，防微生物組分為水玻璃，使用方法同實施例1。

實施例3

WHDF-Z的組分及其重量百分比為：

其中，晶化激發組分為六偏磷酸鈉，活性激發組分為綠礬，鋁酸三鈣抑制組分為磷石膏，粘結性組分為硼砂；防微生物組分為尿素，使用方法同實施例1。

實施例4

WHDF-Z的組分及其重量百分比為：

其中，晶化激發組分為明礬，活性激發組分為半水石膏，鋁酸三鈣抑制組分為硼酸，粘結性組分為硫酸鎂，防微生物組分為尿素，使用方法同實施例1。

實驗結果如下

用實施例1-4的WHDF-Z型無機瓷磚粘貼劑，進行砂漿工作性能的實驗研究，試驗結果如下：

表1各實施例砂漿工作性能的實驗結果

試驗表明：各實施例砂漿的分層度比基準水泥砂漿小，抗壓強度、抗拉強度和粘結強度明顯高于基準水泥砂漿，收縮率則小于基準水泥砂漿，可見，砂漿的保水性、和易性及強度均明顯高于基準水泥砂漿。這是WHDF-Z的作用機理所致，反應速度加快，產生的凝膠增多，填充砂漿中的毛細孔和界面水速度也加快，被凝膠擠出的水也就增多，砂漿的保水、保坍性能好，且不出現離析分層現象，有效改善砂漿的工作性能。

圖1和圖2分別為摻與不摻WHDF-Z型無機瓷磚粘貼劑水泥凈漿擴展度的對比圖(5天時)；圖1表明：摻WHDF-Z型無機瓷磚粘貼劑后，拌和物保水保坍性能好，泌水適中，不離析，也不產生裂縫；圖2表明：不摻WHDF-Z型無機瓷磚粘貼劑的拌和物既泌水、又離析，且產生裂縫。
