本發明涉及四氧化三鈷微米粉體制備技術領域，特別涉及一種粒子自組裝四氧化三鈷微米球形粉體及其制備方法。

背景技術：

四氧化三鈷作為一種反磁相p型半導體材料，在半導體材料、陶瓷材料、催化劑、傳感器等方面的應用十分廣泛。四氧化三鈷在作為鋰離子電池的電極材料時，不同的合成方法及材料的不同微觀結構對其電化學性能有很大的影響。

目前四氧化三鈷的制備方法主要有：微乳液法、模板法、溶膠-凝膠法等。黃可龍等利用溶劑熱法制備了純相立方晶型四氧化三鈷，以聚乙二醇作分散劑，改變作為溶劑的正丁醇和水的比例，可以達到對純相Co₃O₄的形貌和粒徑大小的控制。楊華明等首先利用固相反應法合成無定型的前驅體，再將前驅體經過焙燒合成Co₃O₄納米粉體。陳友存等利用溶劑熱的方法，以Co(NO₃)₂·6H₂O為鈷源，H₂O₂為氧化劑，以正十二烷烴和油酸的混合溶液為溶劑，成功地制備了Co₃O₄納米棒。這些報道多數都是合成出Co₃O₄的納、微米顆粒，而合成出粒子自組裝Co₃O₄球狀粉體的鮮有報道。

技術實現要素：

本發明的目的是提出一種粒子自組裝四氧化三鈷微米球形粉體及其制備方法，以克服現有技術上的缺陷，為工業化規模生產四氧化三鈷微米球形粉體提供一條新途徑。

為實現該目的，本發明采用了以下技術方案：

一種粒子自組裝四氧化三鈷微米球形粉體，由四氧化三鈷納米顆粒自組裝而成，球形粉體的粒徑為1～10μm，球形粉體的形貌均勻。

一種粒子自組裝四氧化三鈷微米球形粉體的制備方法，可溶性鈷鹽的水溶液與甘氨酸—NaOH的水溶液經超聲混合后置于恒溫鼓風干燥箱中進行反應，反應溫度為160～200℃，反應時間為12～36h，甘氨酸與可溶性鈷鹽的鈷離子之間的摩爾比為1：1～20：1；反應完全后經后處理得到四氧化三鈷微米球形粉體。

作為優選，可溶性鈷鹽為六水合硝酸鈷、乙酸鈷或氯化鈷。可溶性鈷鹽在其水溶液中的摩爾體積濃度為0.1～1mol/L。甘氨酸—NaOH的水溶液中甘氨酸的摩爾體積濃度為0.1～5mol/L，NaOH的摩爾體積濃度為0.02～1mol/L。

作為進一步改進，后處理是將反應產物固液分離后分別使用無水乙醇及去離子水交替洗滌，然后置于恒溫干燥箱中進行干燥。恒溫干燥箱中干燥溫度為20～60℃，干燥時間為3～10h。

本發明的粒子自組裝四氧化三鈷微米球形粉體及其制備方法，主要是通過甘氨酸、Co(NO₃)₂·6H₂O等可溶性鈷鹽和NaOH為原料，在混合超聲攪拌后再進行水熱反應制備粒子自組裝四氧化三鈷微米球形粉體。本發明通過甘氨酸生物分子輔助水熱法成功的獲得一種粒子自組裝四氧化三鈷微米球形粉體材料。通過系列表征表明在甘氨酸作為模板和原料反應體系中獲得的粒子自組裝四氧化三鈷微米球形粉體具有粒度分布較窄、形貌分布均一和可控等性能。這種簡單的合成方法也可以作為一種通用的策略來合成其他自組裝的花狀微、納米材料。本發明的有益效果還表現在：

1).本發明實現了利用甘氨酸和Co(NO₃)₂·6H₂O等可溶性鈷鹽作為前驅體，通過水熱法快速得到粒子自組裝四氧化三鈷微米球形粉體，為類似微、納米材料的合成提供了一種新的途徑。

2).本發明的工藝簡單，整個制備體系容易構建、操作簡便、條件易控、成本低廉、產物組成易控、產物分布均勻、不易團聚、適合于大規模工業生產。

3).本發明是采用常規可溶性鈷鹽作為反應物，在制備過程中不添加其它的輔助物質，產生的副產物少，對環境污染較小，是一種環保型合成工藝。

4).本發明制備的產物具有較好的水溶性、良好的生物相容性，能用在鋰離子電池電極材料等方面。

附圖說明

圖1為實施例1(產物1)和實施例2(產物2)所得產物的XRD圖。

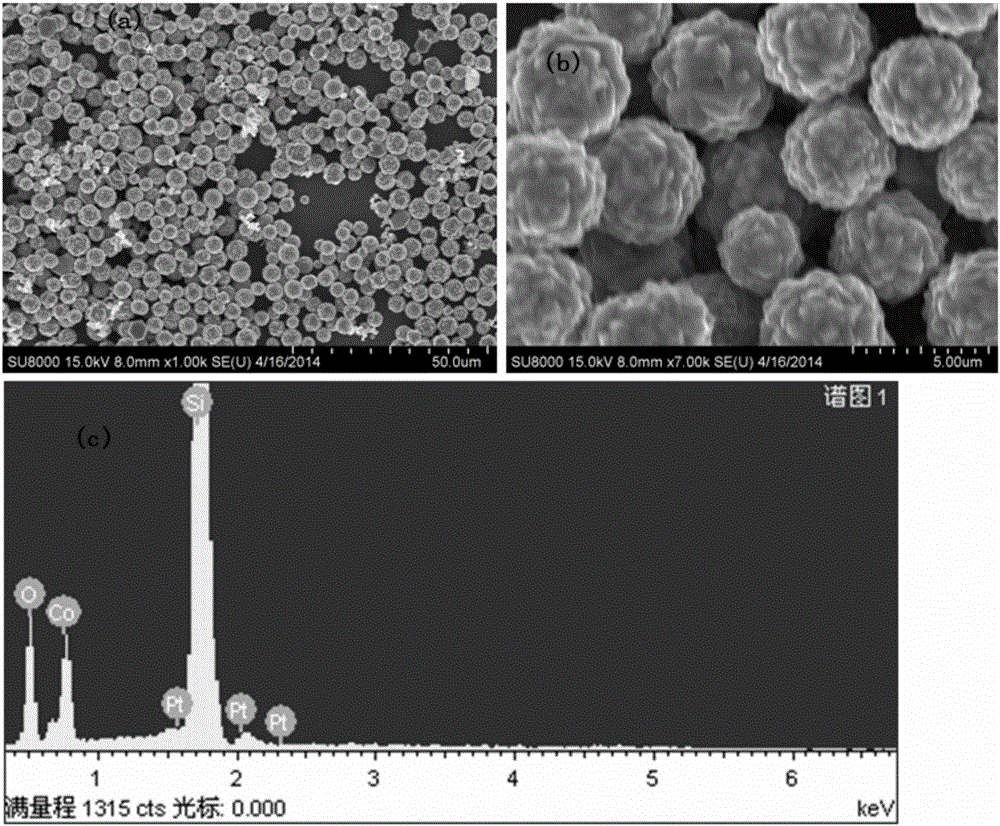

圖2a-2b依次為實施例1所得產物的低、高倍率FE-SEM圖。

圖2c為實施例1所得產物的EDS圖。

圖3a-3b依次為實施例2所得產物的低、高倍率FE-SEM圖。

具體實施方式

以下通過具體實施例進一步詳細說明本發明的粒子自組裝四氧化三鈷微米球形粉體及其制備方法。

實施例1

粒子自組裝四氧化三鈷微米球形粉體的制備：

(1)稱取30mmol甘氨酸和3mmol NaOH倒入燒杯中，加入15mL去離子水溶解，并放在磁力攪拌器上攪拌30min，形成溶液A。稱取3mmol Co(NO₃)₂·6H₂O倒入燒杯中，加入10mL去離子水將其溶解，保持同樣條件，并攪拌30min，形成溶液B。將攪拌后的溶液A加入至溶液B中放到超聲波清洗器中超聲30min，形成溶液C。

(2)將溶液C轉入事先洗好的50mL反應釜中，再用5mL去離子水將燒杯沖洗后倒入反應釜中；將反應釜蓋好放到恒溫鼓風干燥箱中，設置溫度為180℃，反應24h；待反應結束后，取出反應釜，將反應后生成的粉末用離心機離心，并分別用無水乙醇和去離子水交替洗滌數次，然后在恒溫干燥箱中以40℃干燥6h得到黑色四氧化三鈷粉末即粒子自組裝四氧化三鈷微米球形粉體。

圖2a-2b為實施例1所得產物的FE-SEM圖。由低倍率的圖2a可知，所得到的Co₃O₄粉體形貌均一，平均粒度為5μm，且結晶性好；由高倍率的圖2b可知，所得到的顆粒表面粗糙，由更細小的納米顆粒組裝而成；產物的EDS圖(圖2c)表明所得到的產物由Co和O組成，Si的峰來自實驗的基片，而Pt的峰則是制樣時噴金造成的。

實施例2

粒子自組裝四氧化三鈷微米球形粉體的制備：

(1)稱取30mmol甘氨酸和4mmol NaOH倒入燒杯中，加入20mL去離子水溶解，并放在磁力攪拌器上攪拌30min，形成溶液A。稱取4mmol乙酸鈷倒入燒杯中，加入10mL去離子水將其溶解，保持同樣條件，并攪拌30min，形成溶液B。將攪拌后的溶液A加入至溶液B中放到超聲波清洗器中超聲30min，形成溶液C。

(2)將溶液C轉入事先洗好的50mL反應釜中，再用5mL去離子水將燒杯沖洗后倒入反應釜中；將反應釜蓋好放到恒溫鼓風干燥箱中，設置溫度為180℃，反應12h；待反應結束后，取出反應釜，將反應后生成的粉末用離心機離心，并分別用無水乙醇和去離子水交替洗滌數次，然后在恒溫干燥箱中以40℃干燥6h得到黑色四氧化三鈷粉末即粒子自組裝四氧化三鈷微米球形粉體。

圖1為實施例1(產物1)和實施例2(產物2)所得產物的XRD圖譜。其與標準卡片JCPDS No.43-1003相比較可知，在30.8°、35.3°、46.8°、54.6°處有衍射峰出現，分別對應(220)、(311)、(400)、(511)晶面，表明產物為尖晶石型Co₃O₄，產物純度較高。

圖3a-3b為實施例2所得產物的FE-SEM圖。由低倍率的圖3a可知，所得到的Co₃O₄粉體形貌均一，平均粒度為3μm，且結晶性好；由高倍率的圖3b可知，所得到的顆粒表面粗糙，由更細小的納米顆粒組裝而成。

實施例3

粒子自組裝四氧化三鈷微米球形粉體的制備：

(1)稱取30mmol甘氨酸和5mmol NaOH倒入燒杯中，加入10mL去離子水溶解，并放在磁力攪拌器上攪拌30min，形成溶液A。稱取5mmol氯化鈷倒入燒杯中，加入10mL去離子水將其溶解，保持同樣條件，并攪拌30min，形成溶液B。將攪拌后的溶液A加入至溶液B中放到超聲波清洗器中超聲30min，形成溶液C。

(2)將溶液C轉入事先洗好的50mL反應釜中，再用5mL去離子水將燒杯沖洗后倒入反應釜中；將反應釜蓋好放到恒溫鼓風干燥箱中，設置溫度為200℃，反應10h；待反應結束后，取出反應釜，將反應后生成的粉末用離心機離心，并分別用無水乙醇和去離子水交替洗滌數次，然后在恒溫干燥箱中以50℃干燥5h得到黑色四氧化三鈷粉末即粒子自組裝四氧化三鈷微米球形粉體。

需要指出的是，本發明不僅僅限于以上列舉的實施例，凡是能從本發明內容直接導出或啟示聯想得到的相關技術均應屬于本發明涵蓋保護的范圍。
