本發明屬于熒光探針材料技術領域，涉及一種胸腺嘧啶修飾的石墨烯量子點及其制備方法與應用。

背景技術：

熒光納米材料由于其優秀的性能和廣泛的應用，現已受到越來越多的關注。傳統的熒光探針由于其具有毒性，且光穩定性不好，因而其應用受到很大制約。量子點是由有限數目的原子組成，三個維度的尺寸都在100納米以下的球形或類球形半導體納米顆粒。量子點的直徑一般介于2～20nm之間，由于電子和空穴被量子限域，連續的能帶結構變成具有分子特性的分立能級結構，其吸收所有高于其帶隙能量的光子后，可以發出熒光?；诹孔有?yīng)，量子點在太陽能電池，發光器件，光學生物標記等領域具有廣泛的應用前景。石墨烯量子點作為一種新型熒光探針，其具有低毒性、高靈敏度、高選擇性、生物相容性好，且對環境污染小，抗光漂白能力強等優點。石墨烯量子點可以在生物、化學、物理等多個領域廣泛應用。

汞離子是一種典型的有毒的重金屬離子，可以造成大腦損傷，腎臟衰竭，心臟和神經系統不可逆轉的損傷。在1956年，日本爆發的水俁病就是由于生物體中汞離子富集引起的。重金屬污染已經成為目前環境監測必不可少的一部分，做好環境、食品、醫藥等領域中的重金屬檢測工作，對于維護人類健康以及保護良好的生態環境有非常重要的意義。

授權公告號為CN 104477900 B的中國發明專利公開了一種微波法制備多色熒光石墨烯量子點的方法，以碳材料為反應原料，通過兩步反應得到產物。步驟1，將碳材料分散在水、濃硝酸和濃硫酸的混合液中加熱氧化，再將所得到混合液分散于水中，經過中和、脫鹽和干燥得到氧化碳材料。步驟2，將步驟1得到的氧化碳材料超聲分散于N,N-二甲基甲酰胺中，所得分散液置于微波中反應后，再進行過濾、脫溶、重新分散和透析，得到石墨烯量子點。控制步驟1中水、濃硝酸和濃硫酸的比例和步驟2中微波反應的條件，可得不同熒光顏色的石墨烯量子點。本發明與上述專利制備的材料不同，上述專利采用微波輔助法制備石墨烯量子點。而本發明側重點在于石墨烯量子點的功能化修飾和應用。本發明采用碳纖維為原料，通過硫酸、硝酸氧化碳纖維，在這個過程中會引入大量的含氧官能團，這些在C-C晶格上呈線性排列的官能團會使碳纖維層間距增大，使其易于沿鋸齒方向斷裂，通過碳纖維的裂解得到GQDs。接著，通過在GQDs上共價修飾乙二胺引入氨基，最后利用氨基與胸腺嘧啶-1-乙酸上的羧基反應形成酰胺鍵而制得胸腺嘧啶修飾的石墨烯量子點。

技術實現要素：

本發明的目的就是為了克服上述現有技術存在的缺陷而提供一種具有良好的光穩定性，抗光漂白性好，靈敏度高的胸腺嘧啶修飾的石墨烯量子點。

本發明的另一個目的就是提供上述胸腺嘧啶修飾的石墨烯量子點的制備方法。

本發明的再一個目的就是提供上述胸腺嘧啶修飾的石墨烯量子點的應用。

本發明的目的可以通過以下技術方案來實現：

一種胸腺嘧啶修飾的石墨烯量子點的制備方法，該方法是通過酰胺鍵將胸腺嘧啶-1-乙酸連接到石墨烯量子點上，具體包括以下步驟：

步驟(1)：將碳纖維溶于強酸溶液中，充分?jǐn)嚢瑁?，制得超聲后的碳纖維與強酸的混合溶液；

步驟(2)：將步驟(1)制得的超聲后的碳纖維與強酸的混合溶液進行加熱回流，得回流后的溶液A；

步驟(3)：取步驟(2)中回流后的溶液A與二次水混合，加入碳酸鹽，調節溶液的pH為7-9，過濾，透析，制得石墨烯量子點溶液；

步驟(4)：將EDC、NHS加入到步驟(3)制得的石墨烯量子點溶液中，經活化后，再加入乙二胺反應4-8小時，透析，制得負載有乙二胺的石墨烯量子點溶液；

步驟(5)：取適量的胸腺嘧啶-1-乙酸，溶于無機溶劑中，加入EDC、NHS，經活化，再加入步驟(4)制得的負載有乙二胺的石墨烯量子點溶液，反應4-8小時，透析，即制得所述的胸腺嘧啶修飾的石墨烯量子點。

步驟(1)所述的強酸溶液由濃硫酸與濃硝酸按體積比為2-4:1混合而成，并且步驟(1)中每100mL的強酸溶液中加入0.3-0.4g的碳纖維。

步驟(1)所述的攪拌的轉速為800-1000轉/分鐘。

步驟(2)所述的加熱回流的條件為：控制溫度為90-120℃，回流時間為22-26小時。

步驟(3)中回流后的溶液A與二次水的體積比為1:8-10，所述的過濾為采用孔徑為0.2-0.3μm的濾膜進行過濾，所述的透析的時間為2-4天。

步驟(4)中所述的EDC與NHS的質量比為1-1.5:1，所述的活化時間為1-3小時，所述的乙二胺與NHS的質量比為6-7:100，所述的透析的時間為1-3天。

步驟(4)中每1毫升石墨烯量子點溶液中分別加入2.5-5mg EDC及2.5-5mgNHS。

步驟(5)所述的胸腺嘧啶-1-乙酸與EDC、NHS的質量比為1:2-2.5:2-2.5，所述的負載有乙二胺的石墨烯量子點溶液與無機溶劑的體積比為3-4:1，所述的活化時間為1-3小時，所述的透析的時間為1-3天。

步驟(5)所述的胸腺嘧啶-1-乙酸在無機溶劑中的質量濃度為60-100μg/mL。

步驟(5)中，所述的無機溶劑為二次水。

采用上述方法制備而成的胸腺嘧啶修飾的石墨烯量子點。

胸腺嘧啶修飾的石墨烯量子點的應用，所述的胸腺嘧啶修飾的石墨烯量子點用于檢測水體、醫藥或食品中的汞離子濃度。

本發明中，NHS為N-羥基琥珀酰亞胺，EDC為1-(3-二甲氨基丙基)-3-乙基碳二亞胺鹽酸鹽，所述的胸腺嘧啶-1-乙酸的英文簡寫為T-1-COOH，本發明制得的胸腺嘧啶修飾的石墨烯量子點的化學結構式為GQDs-EDA-T。

通過利用酰胺鍵接上乙二胺和胸腺嘧啶-1-乙酸達到特異性檢測汞離子的目的。其機理是在胸腺嘧啶3位上的N原子與汞離子特異性結合，引起石墨烯量子點的聚集，從而使石墨烯量子點的熒光淬滅。

與現有技術相比，本發明具有以下特點：

1)對汞離子具有高靈敏度和高選擇性；

2)對設備要求低，原料便宜、易得，制備步驟簡單，反應條件溫和，操作安全，可以實時、定量、安全、綠色、便攜檢測汞離子；

3)制得的胸腺嘧啶修飾的石墨烯量子點作為熒光探針，具有良好的光穩定性，抗光漂白性，對汞離子有良好的靈敏度和選擇性，在環境監測方面的具有很好的應用前景。

附圖說明

圖1是石墨烯量子點的TEM圖；

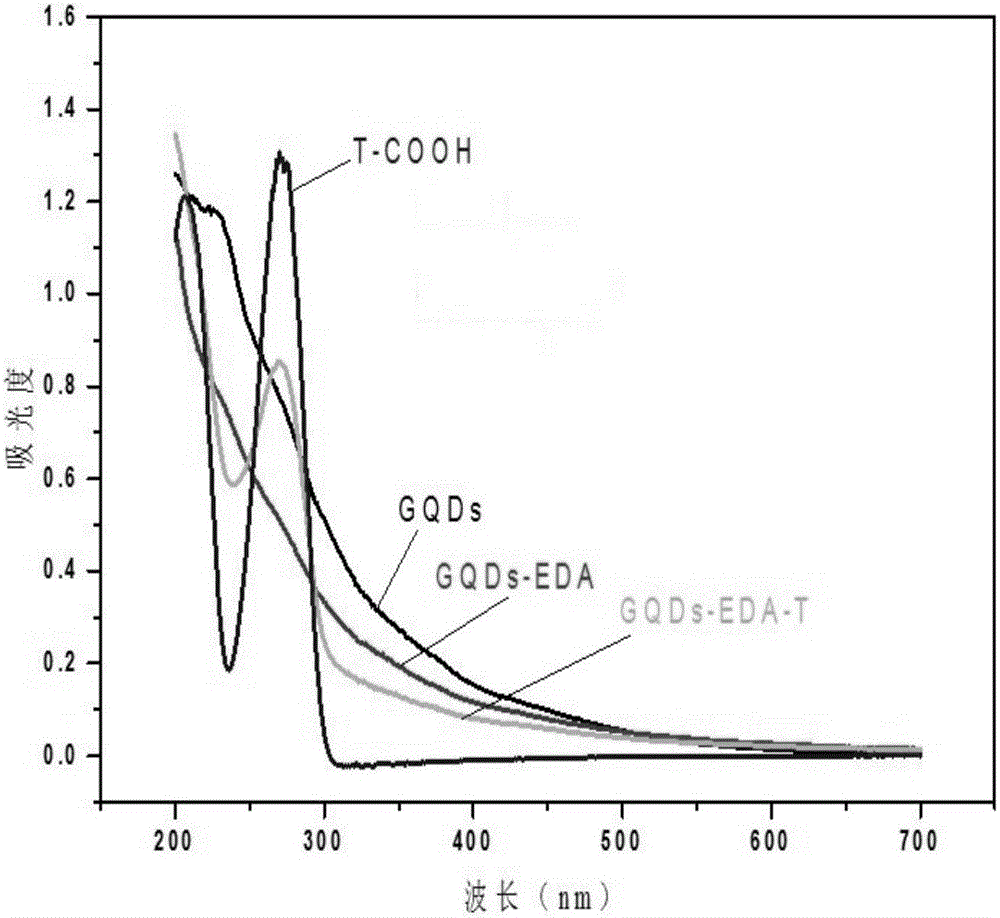

圖2是GQDs、GQDs-EDA、GQDs-EDA-T的紫外-可見吸收對比圖，橫坐標為波長，縱坐標為吸光度；

圖3是GQDs、GQDs-EDA、GQDs-EDA-T的紅外吸收對比圖，橫坐標為波數，縱坐標為透過率；

圖4是GQDs、GQDs-EDA、GQDs-EDA-T的熒光對比圖，橫坐標為波長，縱坐標為熒光強度；

圖5是GQDs、GQDs-EDA、GQDs-EDA-T的Zeta電位對比圖；

圖6是GQDs-EDA-T與汞離子反應的線性工作范圍，橫坐標為濃度，縱坐標為熒光強度；

圖7是GQDs-EDA-T的熒光強度隨加入的汞離子濃度的變化曲線，橫坐標為波長，縱坐標為熒光強度；

圖8是GQDs-EDA-T對金屬離子的選擇度；

圖9是GQDs-EDA-T對汞離子的響應時間；

圖10是GQDs-EDA-T的最大發射峰與激發波長的關系；

圖11是溶液pH值對GQDs-EDA-T的熒光強度影響圖。

具體實施方式

下面結合附圖和具體實施例對本發明進行詳細說明。

實施例1

石墨烯量子點的制備

取0.15g碳纖維于100mL的三頸燒瓶中，加入濃硫酸、濃硝酸分別為30mL、10mL，攪拌2h。超聲2h，超聲時保證溫度不高于30℃。在90℃下，回流攪拌24h。取回流后的溶液20mL，加去二次水稀釋至200mL。加入碳酸鈉，調節pH至pH＝8，用0.22μm的濾膜過濾，

得到濾液，取濾液透析3天，得到石墨烯量子點，如圖1所示。

實施例2

接乙二胺的石墨烯量子點的制備

取石墨烯量子點30mL，加入EDC、NHS各100mg，活化2h，之后加入6.75mg乙二胺，反應6h，透析1天，得到接乙二胺的石墨烯量子點。

實施例3

胸腺嘧啶修飾的石墨烯量子點的制備

取胸腺嘧啶-1-乙酸25mg，溶于5mL二次水中，加入EDC、NHS各50mg，攪拌，保證藥品完全溶解，活化2h，加入20mL接乙二胺的石墨烯量子點，反應6h，透析1天，得到胸腺嘧啶修飾的石墨烯量子點。

實施例1制得的GQDs、實施例2制得的GQDs-EDA及實施例3制得的GQDs-EDA-T紫外-可見吸收對比圖、紅外吸收對比圖以及熒光對比圖分別參見圖2、圖3及圖4。

圖5為GQDs、GQDs-EDA、GQDs-EDA-T的Zeta電位對比圖。

實施例4

應用實施例3中的用于檢測汞離子的胸腺嘧啶修飾的熒光探針檢測水溶液中汞離子含量的具體步驟為：

取3mL的熒光探針，加入9次6μL的0.001mol/L的汞離子溶液。取3mL的熒光探針，先加入12μL0.005mol/L的汞離子溶液，再加入7次6μL 0.005mol/L的汞離子溶液。取3mL熒光探針，先加入6μL0.05mol/L汞離子溶液，再加入3次6μL0.05mol/L汞離子溶液。激發波長為310nm，發射波長為520nm，以汞離子濃度為橫坐標，熒光強度變化為縱坐標作圖，得到線性工作曲線圖6所示。

本實施例制得的GQDs-EDA-T與不同濃度汞離子的反應后的熒光光譜如圖7所示。

圖8反映的是GQDs-EDA-T對不同金屬離子的選擇度。

圖9反映的是GQDs-EDA-T的響應時間。

圖10反映的是GQDs-EDA-T在不同波長條件下的最大發射峰。

圖11反映的是pH值對GQDs-EDA-T熒光強度的pH影響圖。

表1反映的是GQDs-EDA-T對汞離子的加標回收率。

表1

實施例5

取3mL熒光探針，向其中加入3μL0.05mol/L用自來水配制的汞離子溶液，根據線性工作曲線，得到汞離子濃度為48.5μM/L。

實施例6

本實施例胸腺嘧啶修飾的石墨烯量子點的制備方法，具體包括以下步驟：

步驟(1)：將碳纖維溶于強酸溶液中，充分?jǐn)嚢瑁暎频贸暫蟮奶祭w維與強酸的混合溶液；

步驟(2)：將步驟(1)制得的超聲后的碳纖維與強酸的混合溶液進行加熱回流，得回流后的溶液A；

步驟(3)：取步驟(2)中回流后的溶液A與二次水混合，加入碳酸鹽，調節溶液的pH為7，過濾，透析，制得石墨烯量子點溶液；

步驟(4)：將EDC、NHS加入到步驟(3)制得的石墨烯量子點溶液中，經活化后，再加入乙二胺反應4小時，透析，制得負載有乙二胺的石墨烯量子點溶液；

步驟(5)：取適量的胸腺嘧啶-1-乙酸，溶于無機溶劑中，加入EDC、NHS，經活化，再加入步驟(4)制得的負載有乙二胺的石墨烯量子點溶液，反應4小時，透析，即制得胸腺嘧啶修飾的石墨烯量子點。

其中，步驟(1)中，強酸溶液由濃硫酸與濃硝酸按體積比為2:1混合而成，并且步驟(1)中每100mL的強酸溶液中加入0.3g的碳纖維。

步驟(2)中，加熱回流的條件為：控制溫度為90℃，回流時間為26小時。

步驟(3)中回流后的溶液A與二次水的體積比為1:8，過濾為采用孔徑為0.2μm的濾膜進行過濾，透析的時間為2天。

步驟(4)中EDC與NHS的質量比為1:1，活化時間為1小時，乙二胺與NHS的質量比為6:100，透析的時間為1天。

步驟(4)中每1毫升石墨烯量子點溶液中分別加入3mg EDC及3mg NHS。

步驟(5)胸腺嘧啶-1-乙酸與EDC、NHS的質量比為1:2:2，負載有乙二胺的石墨烯量子點溶液與無機溶劑的體積比為3:1，活化時間為1小時，透析的時間為1天。

步驟(5)中，胸腺嘧啶-1-乙酸在無機溶劑中的質量濃度為60μg/mL。

本實施例制得的胸腺嘧啶修飾的石墨烯量子點用于檢測水體、醫藥或食品中的汞離子濃度。

實施例7

本實施例胸腺嘧啶修飾的石墨烯量子點的制備方法，具體包括以下步驟：

步驟(1)：將碳纖維溶于強酸溶液中，充分?jǐn)嚢?，超聲，制得超聲后的碳纖維與強酸的混合溶液；

步驟(2)：將步驟(1)制得的超聲后的碳纖維與強酸的混合溶液進行加熱回流，得回流后的溶液A；

步驟(3)：取步驟(2)中回流后的溶液A與二次水混合，加入碳酸鹽，調節溶液的pH為9，過濾，透析，制得石墨烯量子點溶液；

步驟(4)：將EDC、NHS加入到步驟(3)制得的石墨烯量子點溶液中，經活化后，再加入乙二胺反應8小時，透析，制得負載有乙二胺的石墨烯量子點溶液；

步驟(5)：取適量的胸腺嘧啶-1-乙酸，溶于無機溶劑中，加入EDC、NHS，經活化，再加入步驟(4)制得的負載有乙二胺的石墨烯量子點溶液，反應8小時，透析，即制得胸腺嘧啶修飾的石墨烯量子點。

其中，步驟(1)中，強酸溶液由濃硫酸與濃硝酸按體積比為4:1混合而成，并且步驟(1)中每100mL的強酸溶液中加入0.4g的碳纖維。

步驟(2)中，加熱回流的條件為：控制溫度為120℃，回流時間為22小時。

步驟(3)中回流后的溶液A與二次水的體積比為1:10，過濾為采用孔徑為0.3μm的濾膜進行過濾，透析的時間為4天。

步驟(4)中EDC與NHS的質量比為1.5:1，活化時間為3小時，乙二胺與NHS的質量比為7:100，透析的時間為3天。

步驟(4)中每1毫升石墨烯量子點溶液中分別加入4.5mg EDC及3mg NHS。

步驟(5)胸腺嘧啶-1-乙酸與EDC、NHS的質量比為1:2.5:2.5，負載有乙二胺的石墨烯量子點溶液與無機溶劑的體積比為4:1，活化時間為3小時，透析的時間為1天。

步驟(5)中，胸腺嘧啶-1-乙酸在無機溶劑中的質量濃度為90μmg/mL。

本實施例制得的胸腺嘧啶修飾的石墨烯量子點用于檢測水樣品中的汞離子濃度。

實施例8

本實施例胸腺嘧啶修飾的石墨烯量子點的制備方法，具體包括以下步驟：

步驟(1)：將碳纖維溶于強酸溶液中，充分?jǐn)嚢?，超聲，制得超聲后的碳纖維與強酸的混合溶液；

步驟(2)：將步驟(1)制得的超聲后的碳纖維與強酸的混合溶液進行加熱回流，得回流后的溶液A；

步驟(3)：取步驟(2)中回流后的溶液A與二次水混合，加入碳酸鹽，調節溶液的pH為8，過濾，透析，制得石墨烯量子點溶液；

步驟(4)：將EDC、NHS加入到步驟(3)制得的石墨烯量子點溶液中，經活化后，再加入乙二胺反應6小時，透析，制得負載有乙二胺的石墨烯量子點溶液；

步驟(5)：取適量的胸腺嘧啶-1-乙酸，溶于無機溶劑中，加入EDC、NHS，經活化，再加入步驟(4)制得的負載有乙二胺的石墨烯量子點溶液，反應6小時，透析，即制得胸腺嘧啶修飾的石墨烯量子點。

其中，步驟(1)中，強酸溶液由濃硫酸與濃硝酸按體積比為3:1混合而成，并且步驟(1)中每100mL的強酸溶液中加入0.36g的碳纖維。

步驟(2)中，加熱回流的條件為：控制溫度為100℃，回流時間為24小時。

步驟(3)中回流后的溶液A與二次水的體積比為1:9，過濾為采用孔徑為0.22μm的濾膜進行過濾，透析的時間為3天。

步驟(4)中EDC與NHS的質量比為1.2:1，活化時間為2小時，乙二胺與NHS的質量比為6.5:100，透析的時間為2天。

步驟(4)中每1毫升石墨烯量子點溶液中分別加入3.6mg EDC及3mg NHS。

步驟(5)胸腺嘧啶-1-乙酸與EDC、NHS的質量比為1:2.4:2.4，負載有乙二胺的石墨烯量子點溶液與無機溶劑的體積比為3.5:1，活化時間為2小時，透析的時間為2天。

步驟(5)中，胸腺嘧啶-1-乙酸在無機溶劑中的質量濃度為100μg/mL。

本實施例制得的胸腺嘧啶修飾的石墨烯量子點用于檢測水樣品中的汞離子濃度。

上述的對實施例的描述是為便于該技術領域的普通技術人員能理解和使用發明。熟悉本領域技術的人員顯然可以容易地對這些實施例做出各種修改，并把在此說明的一般原理應用到其他實施例中而不必經過創造性的勞動。因此，本發明不限于上述實施例，本領域技術人員根據本發明的揭示，不脫離本發明范疇所做出的改進和修改都應該在本發明的保護范圍之內。
