本實用新型涉及三氯化鋁生產裝置技術領域，具體為一種無水三氯化鋁沸騰式連續生產系統。

背景技術：

無水三氯化鋁又名三氯化鋁，為白色顆粒或粉末，有強鹽酸氣味。工業品呈淡黃色，原因是含有游離氯，該品遇水蒸氣能水解，遇水爆炸。主要用于石油裂解、合成染料、乙基苯等制造時的催化劑。也可用于金屬冶煉、潤滑油合成和制造農藥。

隨著工業的大力發展，無水三氯化鋁的需求量在不斷的增多，但是就目前工業上生產無水三氯化鋁的裝置存在著操作復雜，且不能連續生產的缺點。針對上述問題，在原有生產無水三氯化鋁裝置的基礎上進行創新設計。

技術實現要素：

本實用新型的目的在于提供一種無水三氯化鋁沸騰式連續生產系統，以解決上述背景技術中提出操作復雜，且不能連續生產的問題。

為實現上述目的，本實用新型提供如下技術方案：一種無水三氯化鋁沸騰式連續生產系統，包括粉碎箱、氣化內腔、電加熱管和冷凝器，所述粉碎箱的外側設置有進料口和驅動電機，且其內部固定有粉碎裝置，所述粉碎裝置的右側安裝有過濾網，所述粉碎箱通過進料管與氯化反應爐相互連接，所述進料管上設置有鼓風機，所述氣化內腔的上方安裝有氯氣進口，且其外側固定有保溫層，所述電加熱管的右側連接有循環管，且循環管上設置有熱風機，所述冷凝器通過出料管與氯化反應爐相互連接，且其下端固定有成品室。

優選的，所述粉碎裝置等間距分布在粉碎箱的內部。

優選的，所述過濾網設置有兩處，一處位于粉碎裝置的右側，另一處位于氣化內腔的中間部位。

優選的，所述電加熱管為連續彎曲狀。

優選的，所述出料管的中間段安裝有除塵器。

與現有技術相比，本實用新型的有益效果是：該無水三氯化鋁沸騰式連續生產裝置，與現有的無水三氯化鋁生產裝置相比較之下，一體化的設計，將粉碎、升華和冷凝集于一體，操作簡單，使用方便，大大節省了時間和人力，等間距分布的粉碎裝置，粉碎的效果好，為后續加工提高了方便，并且設置有兩處過濾網，確保顆粒狀的物料不會進入冷凝器中，成品的質量高，連續彎曲狀的電加熱管，加熱的面積大，加熱的速度快，提高了工作效率，同時設置循環管，在循環加熱的同時將反應好的氣體送入冷凝器中，實現連續生產。

附圖說明

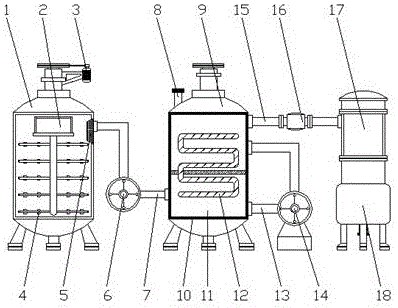

圖1為本實用新型結構整體示意圖。

圖中：1、粉碎箱，2、進料口，3、驅動電機，4、粉碎裝置，5、過濾網，6、鼓風機，7、進料管，8、氯氣進口，9、氯化反應爐，10、保溫層，11、氣化內腔，12、電加熱管，13、循環管，14、熱風機，15、出料管，16、除塵器，17、冷凝器，18、成品室。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1，本實用新型提供一種技術方案：一種無水三氯化鋁沸騰式連續生產系統，包括粉碎箱1、進料口2、驅動電機3、粉碎裝置4、過濾網5、鼓風機6、進料管7、氯氣進口8、氯化反應爐9、保溫層10、氣化內腔11、電加熱管12、循環管13、熱風機14、出料管15、除塵器16、冷凝器17和成品室18，粉碎箱1的外側設置有進料口2和驅動電機3，且其內部固定有粉碎裝置4，粉碎裝置4等間距分布在粉碎箱1的內部，粉碎的效果好，為后續加工提高了方便，粉碎裝置4的右側安裝有過濾網5，過濾網5設置有兩處，一處位于粉碎裝置4的右側，另一處位于氣化內腔11的中間部位，確保顆粒狀的物料不會進入冷凝器17中，成品的質量高，粉碎箱1通過進料管7與氯化反應爐9相互連接，進料管7上設置有鼓風機6，氣化內腔11的上方安裝有氯氣進口8，且其外側固定有保溫層10，電加熱管12的右側連接有循環管13，電加熱管12為連續彎曲狀，加熱的面積大，加熱的速度快，提高了工作效率，且循環管13上設置有熱風機14，冷凝器17通過出料管15與氯化反應爐9相互連接，出料管15的中間段安裝有除塵器16，在除塵的同時防止顆粒進入冷凝器17中，且其下端固定有成品室18。

工作原理：在使用該無水三氯化鋁沸騰式連續生產裝置時，先對該裝置的結構進行簡單的了解，首先將鋁錠從進料口2放入粉碎箱1中，此時驅動電機3工作，通過傳動裝置帶動粉碎裝置4的旋轉，從而實現對鋁錠的粉碎，粉碎好的鋁錠在鼓風機6的作用下，經過過濾網5的過濾后，通過進料管7進入到氯化反應爐9中，爐內的電加熱管12對鋁錠進行加熱，保溫層10防止熱量散出，與此同時接通氯氣進口8，當爐內的溫度達到升華溫度時，氯氣與鋁錠接觸產生反應，成無水三氯化鋁氣體，部分無水三氯化鋁氣體通過出料管15進入冷凝器17中，另一部分無水三氯化鋁氣體在熱風機14的作用下，進入循環管13中，再回至氣化內腔11中，如此循環，實現連續生產，而出料管15上的除塵器16對進入的氣體進行除塵，防止顆粒進入冷凝器17中，最后冷凝后的無水三氯化鋁顆粒落入成品室18中，這就是該無水三氯化鋁沸騰式連續生產裝置的工作原理。
