本實用新型涉及固化設備技術領域，具體為一種新型的光纖拉絲生產LED UV光固化設備。

背景技術：

拉絲光纖生產工藝過程中，在在涂覆過后需要進行固化處理，一般分為熱固化和紫外光燈固化。LED UV光固化設備，它是一種能夠發出可利用的強紫外線光線的表面處理機械設備，紫外線光固化是目前比較環保的UV涂料干燥方式，符合國家衛生環保主旨要求。由于LED UV光固化設備具有能耗低，環保無污染的特點已經大多數人們使用。但是人們在使用的時候LED燈珠的實用時間，隨著LED燈珠的實用時間越長，能量就會衰減，從而速度也要進行減慢。

技術實現要素：

本實用新型的目的在于提供一種新型的光纖拉絲生產LED UV光固化設備，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種新型的光纖拉絲生產LED UV光固化設備，包括燈箱，所述燈箱下面設置有四個支撐桿，所述燈箱頂部分別設置有控制器、風機和太陽能電池板裝置，所述燈箱底部設置有風機、電機和蓄電池，且太陽能電池板裝置與蓄電池電性連接，蓄電池分別與風機、電機和LED燈珠電性連接，控制器分別與電機和風機電性連接，所述燈箱頂部和兩側設置有反光板，所述燈箱頂部反光板下面設置有多個LED燈珠，所述LED燈珠下面設置有聚焦透鏡，且聚 焦透鏡與LED燈珠豎直方向呈一一對應關系，所述燈箱內設置有紫外線傳感器，且紫外線傳感器在聚焦透鏡下面，所述燈箱內底部設置有傳送帶，所述傳送帶兩端設置有傳動滾軸，且電機與傳動滾軸轉動連接。

優選的，燈箱兩側分別設有進料口和出料口。

優選的，所述LED燈珠呈等距離陣列排布。

優選的，聚焦透鏡為石英玻璃聚焦透鏡、塑料聚焦透鏡或樹脂聚焦透鏡。

優選的，傳送帶上設置有光纖拉絲保護層。

與現有技術相比，本實用新型的有益效果是：本新型光纖拉絲生產LED UV光固化設備，在燈箱內設置紫外線傳感器可以感應箱體內紫外線的強度，當隨著LED燈珠實用時間越長，出現衰減的時候，紫外線傳感器會向控制器發送一個信號，然后控制器會通過電機來控制傳送帶的傳送速度，從而保證光纖拉絲固化的合格率。增加太陽能電池板裝置，可以在白天吸收太陽能，存儲到蓄電池上，供LED燈珠、電機和控制器的使用。在燈箱頂部和底部設置風機，可以使燈箱內燈管快速冷卻，以方便第二次使用。增加反光板和聚焦透鏡，可以更加有效的利用LED燈珠產生的光源。本實用新型具有結構簡單、效率高，可以感應箱體內光線強度，隨時改變傳送速度，保證固化的效率。

附圖說明

圖1為本實用新型結構示意圖；

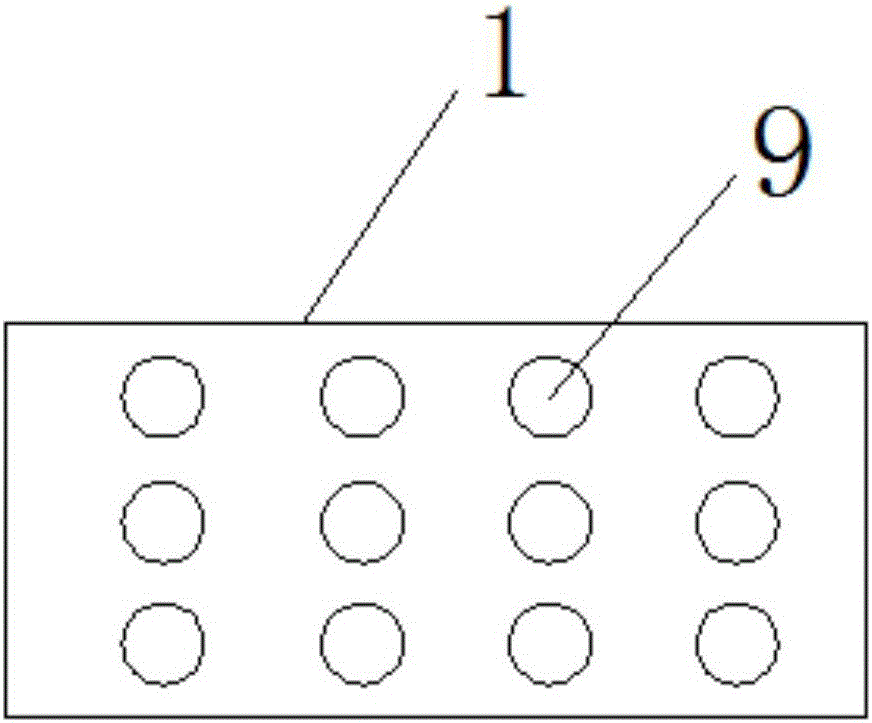

圖2為本實用新型LED燈珠排列示意圖。

圖中：1燈箱、2支撐桿、3控制器、4風機、5太陽能電池板裝置、6電機、7蓄電池、8反光板、9LED燈珠、10聚焦透鏡、11紫外線傳感器、12傳送帶、13傳動滾軸。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：

一種新型的光纖拉絲生產LED UV光固化設備，包括燈箱1，所述燈箱1下面設置有四個支撐桿2，所述燈箱1頂部分別設置有控制器3、風機4和太陽能電池板裝置5，所述燈箱1底部設置有風機4、電機6和蓄電池7，且太陽能電池板裝置5與蓄電池7電性連接，蓄電池7分別與風機4、電機6和LED燈珠9電性連接，控制器3分別與電機6和風機4電性連接，控制器3可為PLC控制器、或者以51單片機、RAM單片機為核心的控制器，所述燈箱1頂部和兩側設置有反光板8，所述燈箱1頂部反光板8下面設置有多個LED燈珠9，所述LED燈珠9下面設置有聚焦透鏡10，且聚焦透鏡10與LED燈珠9豎直方向呈一一對應關系，所述燈箱1內設置有紫外線傳感器11，且紫外線傳感器11在聚焦透鏡10下面，所述燈箱1內底部設置有傳送帶12，所述傳送帶12兩端設置有傳動滾軸13，且電機6與傳動滾軸13轉動連接。

燈箱1兩側分別設有進料口和出料口，LED燈珠9呈等距離陣列排布，聚焦透鏡10為石英玻璃聚焦透鏡、塑料聚焦透鏡或樹脂聚焦透鏡，傳送帶12上設置有光纖拉絲保護層。

工作原理：在用本裝置進行拉絲光纖固化處理時，涂覆后的光纖拉絲通 過傳送帶12進入燈箱1，打開LED燈珠9電源開關，LED燈珠9發出的光線會通過聚焦透鏡10和反光板8反射的光線對光纖拉絲進行固化處理，固化完成后通過傳送帶12由出料口排出。當一次固化處理結束需要進行第二次固化時，需要打開風機4對LED燈珠9進行冷卻處理，由于本裝置采用上下抽風設置，可以很快將LED燈珠9，并進行第二次操作。當LED燈珠9用的時間越長，能量會隨之發生衰減，再次通過燈箱1進行拉絲光纖固化處理時，紫外線傳感器11會向控制器3發送信號，從而控制器3通過電機6調節傳送帶12的運轉速率，保證產品的固化質量。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
