本發明涉及一種消化機，具體的說，涉及一種石灰消化機，屬于石灰處理技術領域。

背景技術：

現有石灰消化機主要由動力裝置、濾網、滾圈、筒體、齒圈、托輪裝置等組成，筒體內部設為四個區，分別為緩沖區、消化區、均質區、乳渣分離區，尾部設有撈渣和排渣裝置。生石灰塊同水在筒體內接觸吸水后消化，石灰乳穿過篩孔自排水口流出，未能消化的過燒生石灰、石頭和雜質經尾部排出。現有的石灰消化機由于采用齒輪、齒圈單一驅動，噪音大，長時間轉動容易造成筒體損傷，驅動齒輪跟齒圈間隙會越來越大，齒輪跟齒圈容易分離，嚴重造成驅動無效；齒輪與齒圈對筒體的損傷較大，大大縮短了石灰消化機的使用壽命，而且得到的石灰乳濃度低，不能到達使用要求。

綜上可知，現有技術在實際使用上顯然存在不便與缺陷，所以有必要加以改進。

技術實現要素：

本發明要解決的技術問題是針對以上不足，提供一種石灰消化機，由多驅動代替單驅動，避免了齒輪跟齒圈容易分離的問題；使石灰消化更加均勻，得到的石灰乳的濃度由原來的10%-15%提高到12%-17%，提高了2個百分點；安裝更加簡便，同時有效減小了石灰消化機的噪音；大大減輕了筒體的損傷，提高了石灰消化機的使用壽命。

為解決以上技術問題，本發明采用以下技術方案：一種石灰消化機，包括筒體和整體底座，所述筒體上設置有至少兩個滾圈，每個滾圈轉動連接一組驅動機構，驅動機構設置在整體底座上。

一種優化方案，每組驅動機構包括兩個驅動托輪和兩個驅動電機，兩個驅動托輪分別設置在滾圈的兩側。

進一步地，所述筒體包括消化筒，消化筒內部設置有料斗。

進一步地，所述消化筒上設置有入口，所述料斗靠近入口端的一側設置有擋圈，擋圈的外邊緣上設置有通料口。

進一步地，所述通料口連接有導流板。

進一步地，所述料斗包括支撐板和底板，撐板和底板的夾角大于90°且小于180°。

進一步地，所述消化筒內部設置有螺旋葉片。

進一步地，所述料斗與螺旋葉片沿消化筒的橫向方向交替排列設置。

進一步地，所述料斗至少設置兩個。

進一步地，所述料斗靠近入口的一側開口設置。

本發明采用以上技術方案后，與現有技術相比，具有以下優點：

本發明提供一種石灰消化機，所述的石灰消化機底部帶底盤并且采用2-6輪托輪驅動，代替了現有技術中齒輪跟齒圈的單一驅動，避免了齒輪跟齒圈容易分離的問題；本發明使石灰消化更加均勻，得到的石灰乳的濃度由原來的10%-15%提高到12%-17%，提高了2個百分點；安裝更加簡便，同時有效減小了石灰消化機的噪音；本發明還大大減輕了筒體的損傷，提高了石灰消化機的使用壽命。

下面結合附圖和實施例對本發明進行詳細說明。

附圖說明

圖1是本發明的結構示意圖；

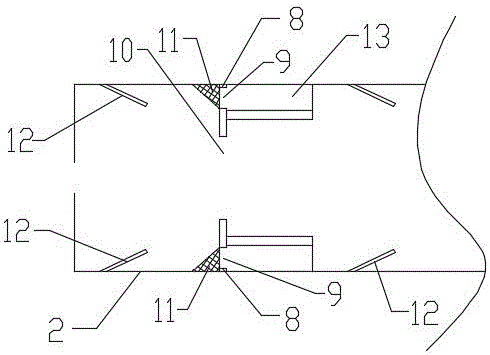

圖2是消化筒的結構示意圖；

圖3是擋圈的側視圖；

圖4是料斗的側視圖；

圖5是螺旋葉片的側視圖；

圖6是料斗的結構示意圖；

圖中，

1-滾圈，2-消化筒，3-驅動托輪，4-過濾筒，5-排渣裝置，6-整體底座，7-入口，8-擋圈，9-通料口，10-中空孔，11-導流板，12-螺旋葉片，13-料斗，131-支撐板，132-底板。

具體實施方式

為了對本發明的技術特征、目的和效果有更加清楚的理解，現對照附圖說明本發明的具體實施方式。

實施例1一種石灰消化機

如圖1-5所示，本發明提供一種石灰消化機，包括筒體和整體底座6，

所述筒體包括消化筒2、過濾筒4和排渣裝置5，所述筒體上設置有至少兩個滾圈1，每個滾圈1轉動連接一組驅動機構，驅動機構設置在整體底座6上；每組驅動機構包括兩個發動機、兩個減速機和兩個驅動托輪3，兩個驅動托輪3分別設置在滾圈1的兩側。減速機連接驅動托輪3，滾圈1壓靠在驅動托輪3上,由驅動托輪3帶動滾圈1轉動，滾圈1帶動筒體轉動，安裝更加簡便，同時有效減小了石灰消化機的噪音；本發明還大大減輕了筒體的損傷，提高了石灰消化機的使用壽命。

其中，優選為2-6組驅動機構，代替了現有技術中齒輪跟齒圈的單一驅動，避免了齒輪跟齒圈容易分離的問題。

所述消化筒2上設置有入口7，消化筒2內部設置有螺旋葉片12和料斗13， 所述料斗13靠近入口7的一側設置有擋圈8，所述擋圈8的中心處設有中空孔10，擋圈8的外邊緣上設置有通料口9，所述通料口9與料斗13相聯通，所述通料口9連接導流板11，所述導流板11可引導石灰塊通過擋圈8上的通料口9進入料斗13內，料斗13通過消化筒2的旋轉對石灰塊進行摔打，以達到細化目的。由于在消化筒2內設置料斗13，石灰全部經過擋圈8時全部通過通料口9進入料斗13內加速石灰消化，使石灰消化更加均勻，得到的石灰乳的濃度由原來的10%-15%提高到12%-17%，提高了2個百分點。

料斗13以消化筒2的中心軸為中心等角度設置。所述料斗13至少設置兩個，所述料斗13優選為三個。

所述通料口9根據料斗13的位置相對應設置。

所述料斗13與螺旋葉片12沿消化筒2的橫向方向交替排列設置，所述螺旋葉片12至少設置兩個。

所述料斗13包括支撐板131和底板132，支撐板131和底板132的夾角大于90°且小于180°。這樣的設置可以使料斗13更好的摔打石灰塊，進一步消化石灰。

實施例2一種石灰消化機

如圖6所示，本發明還提供一種石灰消化機，與實施例1的不同之處在于：所述料斗13靠近入口7的一側開口設置，以便石灰塊通過通料口9順利進入料斗13內。

本發明提供一種石灰消化機，所述的石灰消化機底部帶底盤并且采用2-6輪托輪驅動，代替了現有技術中齒輪跟齒圈的單一驅動，避免了齒輪跟齒圈容易分離的問題；本發明使石灰消化更加均勻，得到的石灰乳的濃度由原來的10%-15%提高到12%-17%，提高了2個百分點；安裝更加簡便，同時有效減小了石灰消化機的噪音；本發明還大大減輕了筒體的損傷，提高了石灰消化機的使用壽命。

以上所述為本發明最佳實施方式的舉例，其中未詳細述及的部分均為本領域普通技術人員的公知常識。本發明的保護范圍以權利要求的內容為準，任何基于本發明的技術啟示而進行的等效變換，也在本發明的保護范圍之內。
