本發明屬于熱電材料領域，具體涉及氮化鉻熱電材料的制備方法以及熱電相關參數的測試，探究了其在熱電應用領域里的潛在價值。

背景技術：

熱電材料是一種能將熱能和電能相互轉換的功能材料，基于塞貝克效應和帕爾貼效應，可以分別用于溫差發電和靜態制冷，且有無污染，無機械轉動，無噪音，安裝靈活可靠性高等優點。目前，熱電材料在軍事、航空航天、工業廢熱利用、汽車尾氣廢熱利用等領域已經展現出蓬勃發展的趨勢，擁有極大的商業潛力。

熱電材料的熱電性能可由無量綱值z(mì)t評估(zt＝s²σt/k)其中s為塞貝克系數，表示單位開爾文溫差產生的塞貝克電壓，σ為電導率，t為開爾文溫度，k為熱導率。zt值越高，熱電材料的轉換效率越高。出于節能環保、降低成本的角度考慮，高zt值熱電材料一直是研究者們追求的目標。同時在軍事和航空航天等領域的應用中，對熱電材料及器件的物理和機械性能則有較高的要求。目前，bi2te3、pbte、sige、skutterudite、zintl合金、clathrate、half-heusler合金、金屬氧化物、硫族化合物和p-zn4sb3、fesb2、mg2si等材料因具有成為高zt值熱電材料的潛力而受到廣泛關注。但是大部分材料由于機械性差和在高溫環境下不穩定的原因，很難應用于特殊環境。探究能應用在極端條件下的熱電材料，具有極其重要的實際意義。氮化鉻熱電材料因?yàn)榫邆淞己玫奈锢砗蜋C(jī)械性能，是一種潛在的能應用于極端條件下的熱電材料。

工業上氮化鉻通常是通過金屬鉻或鹵化鉻與氨在約1000℃的溫度下反應制備。反應通常需要非常長的時間(細粉末2或3周)，由于制備周期過長，大大降低了氮化鉻產業的生產效率和經濟效益。其它制備氮化鉻的方法如機械合金法、苯熱法、高能球磨法等由于生產周期長、制備的氮化鉻純度不夠高、對反應條件苛刻等原因都不適合于大規模投入生產適用。因此探究一種快速高效制備氮化鉻的方法，具有很重要的實際應用意義。

技術實現要素：
：

本發明的目的在于提供一種高純度氮化鉻的制備方法和其潛在的熱電領域的使用價值。本發明制備的氮化鉻方法工藝簡單，大大縮短了生產制備周期，可以用于大規模生產。另外氮化鉻材料由于其良好的物理和機械性能，廣泛應用于耐磨涂層材料，本發明探究了它在熱電領域的使用價值，材料的zt值在575℃時可以達到0.104，是一種潛在的中高溫?zé)犭姴牧稀?/p>

本方案的技術方案如下：將氮化鉻應用于熱電材料領域。

熱電材料氮化鉻的制備方法，包括以下步驟：

步驟1：取一定量的cr(no3)3.9h2o和聚乙二醇粉末，加去離子水進行超聲混合；緩慢滴加氨水調整溶液ph值8—9，待溶液沉淀，靜置過濾洗滌干燥沉淀，得到墨綠色的cr(oh)3粉末；

步驟2：將干燥的cr(oh)3粉末在cvd管式爐中退火，得到墨綠色的cr2o3粉末；

步驟3：將所得cr2o3粉末在cvd管式爐中通入氨氣進行氮化，得到黑色粉末氮化鉻；

步驟4：將所得的氮化鉻粉末研磨后放入模具，熱壓燒結成塊體，得到本發明所述的氮化鉻熱電材料。

進一步的，所述步驟1中cr(no3)3.9h2o、peg、去離子水的比例為：16.000g:8.000g:400ml，混合超聲時間為0.5—1h，靜置時間為6—12h，干燥溫度為60℃，干燥時間為12—24h。

進一步的，所述步驟2中退火溫度為500—700℃，退火時間為2—4h。

進一步的，所述步驟3中氨氣流量為100—200ml/min，氮化溫度在800—1000℃，氮化時間為8—12h。

進一步的，所述步驟4中熱壓的壓力為50—80mpa，燒結溫度為700—1000℃，燒結時間為10—30min。

進一步的，所述步驟4中加壓燒結方式采用的模具為石墨模具，貼合石墨模具內壁及上下壓頭按放一層石墨紙，使樣品在燒結時不直接與石墨模具接觸；樣品在熱壓時，熱壓機爐體抽真空并持續通氬氣或氮?dú)猓乐箻悠繁谎趸?/p>

本發明制備的氮化鉻方法工藝簡單，大大縮短了生產制備周期，可以用于大規模生產。

附圖說明

圖1為本發明提供的氮化鉻熱電材料的制備方法流程示意圖。

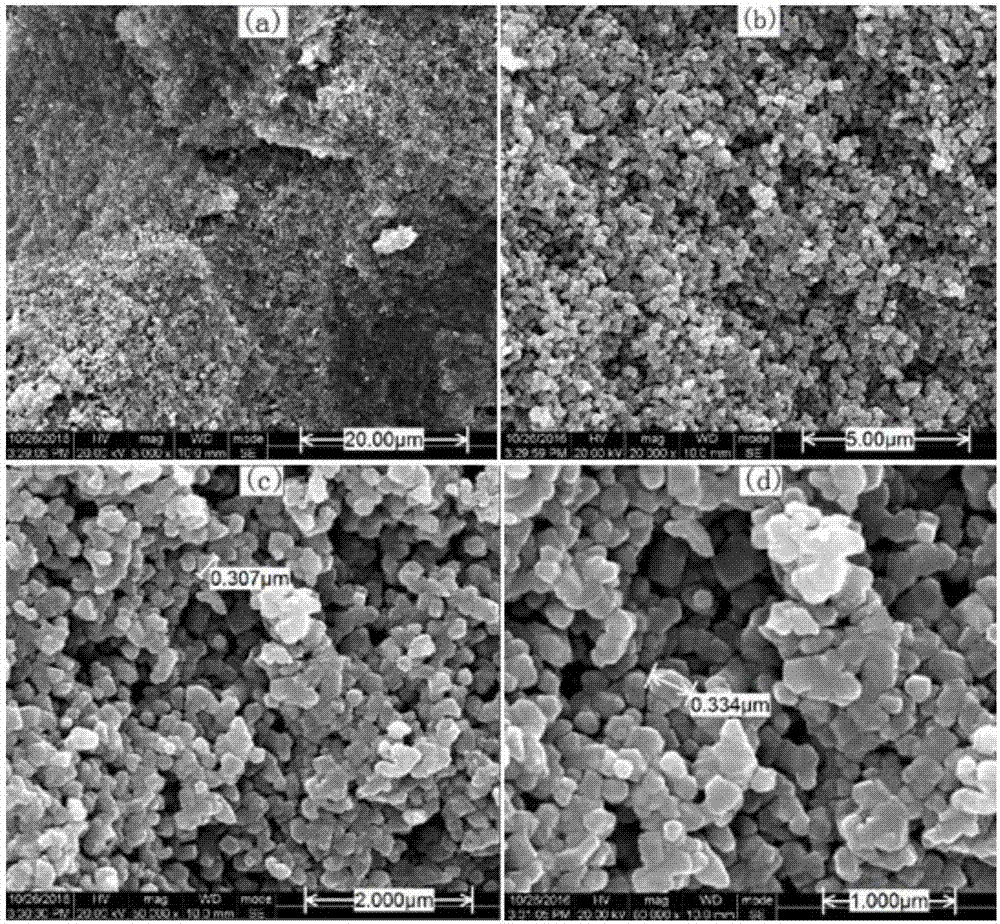

圖2為實施例所得氮化鉻熱電材料的掃描電鏡圖。(a)為樣品放大5000倍的掃描電鏡，(b)為樣品放大20000倍的掃描電鏡，(c)為樣品放大50000倍的掃描電鏡，(d)為樣品放大80000倍的掃描電鏡。圖中可以看到氮化鉻的晶粒尺寸大概為300—400nm。

圖3為實施例所得氮化鉻熱電材料的x衍射衍射圖譜；結合氮化鉻標準卡片pdf#77-0047來看，所得樣品為純的氮化鉻材料。

圖4為實施例所得氮化鉻熱電材料塞貝克系數-溫度特性曲線。可以看出樣品隨著溫度升高塞貝克系數也隨之增大，在575℃時，樣品的塞貝克系數達到-67uv/k。

圖5為實施例所得氮化鉻熱電材料熱導率-溫度特性曲線。可以看出樣品隨溫度的升高熱導率不會發生顯著的改變。

圖6為實施例所得氮化鉻熱電材料電導率-溫度特性曲線。可以看出樣品的電導率隨著溫度的升高而降低，具有類似金屬的特性。

圖7為實施例所得氮化鉻熱電材料zt值-溫度特性曲線。樣品zt值都是隨溫度的升高而升高，在575℃時樣品的zt值可以達到0.104。

具體實施方式

下面結合附圖，詳述本試驗的技術方案。

步驟1：稱取16.000g的cr(no3)3.9h2o和8.000g的peg(聚乙二醇)粉末，混合放入燒杯中，加400ml去離子水，混合超聲半小時得溶液a。

步驟2：向溶液a緩慢滴加氨水，調整溶液ph至8—9，溶液緩慢沉淀，分離沉淀加無水乙醇和去離子水反復洗滌沉淀，靜置抽濾12h，過濾分離后將沉淀在溫度設置為60℃的干燥箱干燥12h，得到墨綠色的cr(oh)3粉末。

步驟3：將干燥的cr(oh)3粉末在cvd管式爐中500℃條件下退火2h，得到墨綠色cr2o3粉末。

步驟4：將得到的cr2o3粉末在cvd管式爐中1000℃條件下通入氨氣進行氮化。氨氣流量為150ml/min，氮化溫度為1000℃，氮化時間為10個小時。得到黑色粉末氮化鉻。

步驟5：將得到的氮化鉻粉末研磨后放入石墨模具，加壓燒結成塊體，壓力為75mpa，燒結溫度為800℃，燒結時間為20min(包括從室溫升高到燒結溫度時間和保溫時間)，得到氮化鉻熱電材料；具體采用熱壓的方式，采用的模具為石墨模具，貼合石墨模具內壁及上下壓頭按放一層石墨紙，使樣品在燒結時不直接與石墨模具接觸。另外，樣品在熱壓時，給熱壓機爐體抽真空并持續通氬氣，防止樣品氧化。

技術特征：

技術總結
本發明公開了氮化鉻熱電材料及其制備方法，屬于熱電材料領域。所述氮化鉻熱電材料由化學法合成得到，和傳統的制備氮化鉻的方法相比，工藝簡單，大大縮短了生產制備周期，得到的氮化鉻粉末也相對較純。所得氮化鉻熱電材料在溫度575℃時塞貝克系數可達到?67uv/k以上，材料的ZT值在575℃時可以達到0.104，適用于中高溫低功耗負載的溫差發電器。結合氮化鉻材料特有的耐磨、耐腐蝕和高硬度等優良的物理和機械性能，氮化鉻成為一種極具潛力的中高溫?zé)犭姴牧希軌驊?yīng)用在極端的條件下，比如太空衛星上的熱電發電。本發明探究了一種更快速更高效合成氮化鉻的方法和其在優良物理機械性能之外在熱電應用領域里的潛在價值。
