本發明涉及碳材料制備，具體涉及以造紙黑液粗提取物為原料制備單壁碳納米管的方法。

背景技術：

1、碳納米管是一種優良的一維納米材料，根據形成管壁的層數分為單壁碳納米管、雙壁碳納米管和多壁碳納米管。其中，單壁碳納米管可看作是單層石墨繞中心軸按一定的螺旋角卷曲而成的無縫空心管，具有極高的長徑比，同時表現出優異的力學、電學、熱學、光學等性質。因此，單壁碳納米管在復合材料、新能源電池電極材料、光電子器件、生物醫藥、傳熱元件以及生物、化學傳感器等不同領域具有潛在而廣泛的應用價值。

2、造紙黑液是堿法制漿工藝(燒堿法和硫酸鹽法)中產生的廢水，含有大量的懸浮性固體、有機污染物和有毒物質，目前我國造紙工業廢水約占全國工業總廢水量的10％，大多直接排放到水體中，這對水資源環境造成的污染日趨明顯。木質素是造紙黑液中最主要的成分，同時也是自然界中含量?jī)H次于纖維素的第二大天然高分子材料。然而木質素結構復雜，難以分解，大部分隨造紙黑液一起排入大海或進行簡單濃縮后燃燒，不僅未做到資源綜合利用，也對環境造成極大負擔，因此，對木質素實現高效資源化利用，使其變廢為寶成為亟待解決的問題。

3、提高造紙黑液中木質素的資源化利用一直是近幾年的研究熱點。如發明專利cn105198262b公開一種利用造紙黑液制備高效混凝土減水劑的方法，通過使用濾網除去不溶物，加入醋酸及硫酸對造紙黑夜進行預處理，然后對預處理過后的造紙黑夜進行濃縮，使其木質素含量增加，再添加二乙醇胺、丙烯酸、過硫酸鈉及甲基丙烯磺酸鈉制備出一種高效混凝土減水劑。發明專利cn106179496b公開一種木質素基水熱炭磺酸催化劑的制備方法，以工業造紙廢液中堿木質素為原料，經過精制提純、水熱炭化和磺化制備水熱炭磺酸催化劑。雖然造紙黑液主要成分是木質素，但受其他各種成分復雜的物質影響，獲得的產物往往依然存在雜質含量高、副產物多等缺點，從而影響產物的純度與應用效果。因此，開發一種利用造紙黑液制備高純產物的新工藝具有重要意義，不僅能實現造紙黑液的高附加值，而且也為造紙黑液生物質資源化利用開辟了一條新的途徑，擴大其應用范圍。

技術實現思路

1、針對現有技術中存在的上述問題，本發明提供了以造紙黑液粗提取物為原料制備單壁碳納米管的方法，解決現在造紙黑液普遍存在環境污染，資源浪費，以及由于成分復雜而易造成產物雜質含量高、副產物多等問題。

2、為實現上述目的，本發明采用如下方案：以造紙黑液粗提取物為原料制備單壁碳納米管的方法，包括以下步驟：

3、1)向造紙黑液粗提取物中加入稀磷酸溶液，然后置于超聲波中處理進行稀磷酸溶液-超聲波聯合浸出，得到酸浸物；這樣，以超聲波穿透力強、能量集中以及直接作用的特點來進行輔助浸漬，與稀磷酸相互協作，縮短了雜質溶解時間，初步消除造紙黑液粗提取物中的雜質。

4、2)采用水蒸汽循環系統，對步驟1)得到的酸浸物進行氣浴洗滌預處理，再離心并真空干燥后得到前驅體；這樣，循環氣流帶走大多數滯留的灰分雜質，避免后續可能需要到的強酸清洗滌過程。

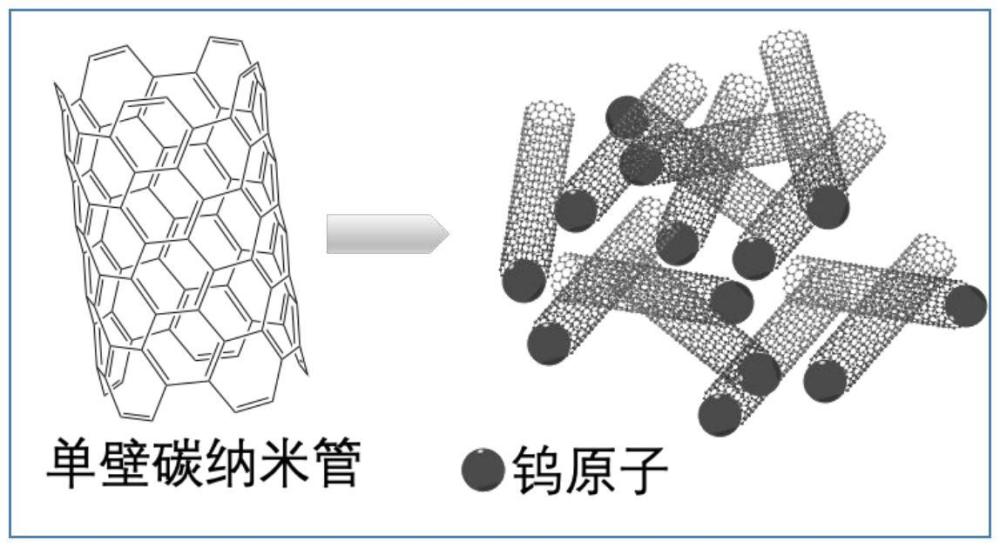

5、3)將保護氣體通入兩腔式微波加熱爐的微波管式爐1和微波管式爐2中排除空氣，所述微波管式爐1和微波管式爐2之間通過氣閥連接，將步驟2)得到的前驅體置于微波管式爐1中，將步驟2)得到的前驅體置于微波管式爐1中，并將裝有納米級鎢粉顆粒的淺口坩堝置于微波管式爐2中，然后使所述微波管式爐1和微波管式爐2同時升高溫度至1125～1325℃，再通過氣閥控制所述微波管式爐1中前驅體蒸氣均勻進入微波管式爐2的氣流量，使其與鎢粉充分反應后，冷卻至室溫，收集黑色粉末；這樣，采取加熱前后通入保護氣氛的方式來防止可能存在的實驗風險，且氣體速率以維持非氧化性氣氛和不使生成的碳納米管被帶走為基準，相對節約了保護氣體的用量，充分踐行可持續發展觀。微波能快速集中性加熱，能快速裂解造紙黑液粗提取物中的碳源，并形成碳蒸氣；同時在另一個爐腔內保持同樣的高溫，讓碳蒸氣在納米級鎢粉顆粒(作為單壁碳納米管異核生長基底)上著落并生長得到單壁碳納米管。其中，微波加熱溫度過低不易滿足碳納米管的熱力學生長條件，從而形成碳微球等雜質；碳蒸氣通入速率過快會造成顱腔內氣流不穩定，同時產生碳纖維、螺旋碳、碳微球等多種同素異形體，降低碳納米管的純度。本發明的單壁納米管的制備原理如圖1所示，高溫下碳蒸氣以鎢原子作為基底，進行非均勻形核生長，此時所需臨界形核功遠低于均勻形核生長，本發明對微波的加熱溫度和前驅體的氣流量的精準調控為其提供了穩定的熱力學生長環境。

6、4)將步驟3)得到的黑色粉末加熱至180～200℃進行有氧煅燒，然后將其置于水蒸汽循環系統，進行氣浴洗滌，再將洗滌物經真空干燥后，即得到所述單壁碳納米管。這樣，通過有氧煅燒中對溫度的有效控制，在不影響碳納米管本身的前體下，對碳納米管中少量低熔點的同素異形體進行有效去除；進一步，通過循環水蒸汽洗滌法充分利用循環洗滌接觸面大的特點對碳納米管進行雜質、灰分的去除，獲取高純單壁碳納米管。

7、作為優選的，所述造紙黑液粗提取物是指造紙黑液依次經濃縮、磺化、噴粉干燥后得到。

8、作為優選的，步驟1)中所述稀磷酸溶液的濃度為9％～11％，所述超聲波的功率為900～1100w。

9、作為優選的，所述真空干燥的真空度為0.005～0.01mpa。

10、作為優選的，所述保護氣體為氬氣，所述保護氣體的純度為99.99％，保護氣體的氣流量為0.05～0.1m3/h。

11、作為優選的，步驟3)中所述微波加熱的速率為180～200℃/min。

12、作為優選的，步驟3)中所述氣流量的速率為0.05～0.1m3/h，反應的時間為20～30min。

13、本發明的另一個目的在于，提供了上述方法制備得到單壁碳納米管。

14、本發明的另一個目的在于，提供了上述單壁碳納米管在電極材料、復合材料、柔性電子設備或藥物載體中的應用。具體的，可作為二次電池、超級電容器的電極材料添加劑、燃料電池的催化劑載體，或用于航空航天領域的復合材料、半導體領域的柔性電子設備以及生物醫學領域的藥物載體。

15、相比現有技術，本發明具有如下有益效果：

16、1、本發明以造紙黑液粗提取物為原材料，通過稀磷酸溶液-超聲波聯合浸出、微波高溫裂解、水蒸汽循環氣浴和有氧煅燒等步驟即可得到單壁碳納米管。通過對微波的加熱溫度和前驅體蒸氣的氣流量的精準控制使得到的單壁碳納米管質量好，具有尺寸均勻，管徑分布均勻，副產物少。進一步，通過超聲波聯用、水蒸汽循環氣浴和有氧煅燒等步驟大大降低了產物中的雜質，提高單壁納米管的純度。本發明制備效率高，副產物少，原料來源廣泛、制備過程綠色環保，生產成本低，且制備方法簡單，易于工業化生產，達到了經濟效益與環境保護雙贏的目的，對人類可持續發展具有十分重要的現實意義，具有良好的應用前景。

17、2、本發明有效提高了造紙黑液的資源化利用，實現高附加值，能較好地解決地木漿造紙黑液面臨的治理難題，能實現對黑液中木質素回收與利用，也避免了環境污染和資源浪費，實現了變廢為寶的工藝途徑，促進了經濟的可持續發展。并首次提出基于造紙黑液來制備單壁碳納米管，為碳納米管的制備提供了新思路和新選擇。
