本發明涉及三氯氫硅加工，尤其涉及一種三氯氫硅去除硼磷雜質的設備及方法。

背景技術：

1、電子級氯硅烷具有非常廣泛的用途，主要用于電子和光伏等行業，市場前景非常好。但電子級氯硅烷純度要求很高，對雜質含量有嚴格要求。目前基本是采用多級精餾技術脫除氯硅烷中雜質而獲得電子級產品的，部分雜質，比如鐵、銅、錳等的化合物通過精餾較易除去，但硼、磷雜質基本以氯化物（簡稱磷硼雜質）的形式存在，這些氯化物的性質與氯硅烷性質相似，沸點與氯硅烷沸點十分接近，脫除難度很大，就不得不在多級精餾時加大回流比和減少采出量來保證質量指標，能耗很高，產率也較低，且產品質量不穩定。近年來，研究者們探索了多種方法以提高三氯氫硅的純度，包括精餾法、反應法、吸附法以及這些方法的耦合。精餾法因其能耗高和設備費用大而受到限制，而吸附法因其操作簡單、能耗低、除硼磷能力強而受到關注。吸附法利用固體吸附劑對三氯氫硅中的雜質進行吸附分離，基于化合物分子大小和極性的不同來實現吸附分離。

2、盡管吸附法在去除硼磷雜質方面顯示出潛力，但現有技術仍存在一些不足。例如，吸附劑的再生問題難以實現，這限制了其在工業應用中的效率和經濟性。此外，部分水解法雖然可以去除硼磷雜質，但由于水分子需要克服大量三氯氫硅的阻礙才能與硼磷化合物接觸，導致凝膠狀的三氯氫硅水解物對硼磷的吸附占據優勢，從而影響去除效率。絡合法雖然除硼磷能力較強，但在具體工藝實施過程中，需要考慮絡合劑的選擇和提純、絡合條件和分離方法等具體問題，其中絡合劑的選擇最為關鍵。此外，傳統的精餾法在去除硼磷問題中消耗的能耗較高，且設備費用投資較大。因此，開發一種新的設備和方法，能夠在降低能耗和設備投資的同時，提高三氯氫硅的純度，對于提升電子級多晶硅領域的國際競爭力具有重要意義。本發明正是針對這一技術問題，提出了一種新型的三氯氫硅去除硼磷雜質的設備及方法，旨在通過創新的吸附技術，實現更高效、低成本的三氯氫硅提純。

技術實現思路

1、鑒于上述現有三氯氫硅去除硼磷雜質的設備及方法存在的問題，提出了本發明。

2、因此，本發明目的是提供一種三氯氫硅去除硼磷雜質的設備及方法，其目的在于：三氯氫硅其品質的好壞直接影響到硅烷產品的質量，而硼、磷則是三氯氫硅中含量較高且不易分離的兩種雜質，本申請解決降低氯硅烷物料中硼磷雜質的含量，以提純?nèi)葰涔璧钠焚|(zhì)達到電子級別的問題。

3、為解決上述技術問題，本發明提供如下技術方案：一種三氯氫硅去除硼磷雜質的設備，包括吸附柱，用于對三氯氫硅進行吸附處理，其中吸附柱內部裝有吸附劑，該吸附劑專用于去除三氯氫硅中的硼磷雜質；

4、夾套，設置在所述吸附柱外壁，用于調控所述吸附柱內部的溫度，所述夾套相連管道分為進、出兩部分，且均設置有調節閥和切斷閥，用于控制通入所述夾套的媒介和流量。

5、作為本發明所述三氯氫硅去除硼磷雜質的設備的一種優選方案，其中：所述吸附劑為含有胺型的離子交換樹脂、或螯合型樹脂、或鋁凝膠、或負載有銅鹽類的吸附劑、或含有鹵素元素類、或硅氧烷類的吸附劑。

6、作為本發明所述三氯氫硅去除硼磷雜質的設備的一種優選方案，其中：所述夾套可以采用循環水、蒸汽凝液、七度水、不同濃度或溫度的乙二醇等來用于物料的升溫或者降溫。

7、作為本發明所述三氯氫硅去除硼磷雜質的設備的一種優選方案，其中：所述吸附柱內的所述吸附劑設置有多段，且每段所述吸附劑均采用支撐結構和壓緊結構固定。

8、作為本發明所述三氯氫硅去除硼磷雜質的設備的一種優選方案，其中：所述吸附柱的最底部設置有排污管，側面靠下端的位置設置有含硼磷雜質的三氯氫硅進料管，上端設置有安全泄放管和高純?nèi)葰涔璁a(chǎn)品排放管。

9、作為本發明所述三氯氫硅去除硼磷雜質的設備的一種優選方案，其中：所述夾套的上端設置有進料管道，下端設置有出料管道，在所述進料管道以及所述出料管道末端均分出冷媒管和熱媒管兩個支管道，且所述進料管道和所述出料管道總管上設置有調節閥，各支管道上設置有切斷閥。

10、作為本發明所述三氯氫硅去除硼磷雜質的設備的一種優選方案，其中：在所述吸附柱上設置有多個溫度傳感器，其沿豎直方向依次設置。

11、為解決上述技術問題，本發明提供如下技術方案：一種三氯氫硅去除硼磷雜質的方法，包括所述的三氯氫硅去除硼磷雜質的設備，以及包括如下步驟：

12、將含硼、磷物料的三氯氫硅物料輸送至吸附柱的底部；

13、通過吸附劑吸附硼、磷雜質，得到高純的三氯氫硅從設備頂部出口出去；

14、控制吸附柱內部的溫度和壓力，以保持最佳的吸附條件。

15、作為本發明所述三氯氫硅去除硼磷雜質的方法的一種優選方案，其中：所述吸附柱的溫度控制范圍在-30℃～80℃之間，壓力控制范圍在0.5～1.5mpag之間，流經所述吸附柱的流量控制在0.2～3m3/h之間。

16、作為本發明所述三氯氫硅去除硼磷雜質的方法的一種優選方案，其中：還包括在吸附劑吸附達到飽和后，通過再生過程恢復吸附劑的吸附能力，所述再生過程為熱再生或化學再生。

17、本發明的有益效果：在于采用了多段吸附劑和夾套控溫系統，其適應性強以實現對三氯氫硅中硼磷雜質的高效去除。多段吸附劑的設計允許不同種類的吸附劑針對特定的雜質進行選擇性吸附，從而提高了去除效率。例如，含有胺型的離子交換樹脂、螯合型樹脂、鋁凝膠、負載有銅鹽類的吸附劑、含有鹵素元素類、或硅氧烷類的吸附劑，每種吸附劑都能在不同的溫度和壓力條件下發揮最佳性能。夾套控溫系統則確保了吸附柱內部溫度的精確控制，這對于吸附劑的性能至關重要。通過循環水、蒸汽凝液、七度水、不同濃度或溫度的乙二醇等不同的介質，夾套能夠?qū)崿F(xiàn)對吸附柱內部溫度的精確調控，無論是升溫還是降溫，都能保證吸附過程在最佳條件下進行。這種溫度控制不僅提高了吸附效率，還有助于保護吸附劑，延長其使用壽命。綜合來看，本專利通過多段吸附劑和夾套控溫系統的協同作用，實現了對三氯氫硅中硼磷雜質的高效去除，滿足了電子級產品的高純度要求，同時降低了操作成本，提高了經濟效益和環境友好性。

技術特征：

1.一種三氯氫硅去除硼磷雜質的設備，其特征在于：包括，

2.根據權利要求1所述的三氯氫硅去除硼磷雜質的設備，其特征在于：所述吸附劑（300）為含有胺型的離子交換樹脂、或螯合型樹脂、或鋁凝膠、或負載有銅鹽類的吸附劑、或含有鹵素元素類、或硅氧烷類的吸附劑（300）。

3.根據權利要求1或2所述的三氯氫硅去除硼磷雜質的設備，其特征在于：所述夾套（200）可以采用循環水、蒸汽凝液、七度水、不同濃度配比或溫度的乙二醇等來用于物料的升溫或者降溫。

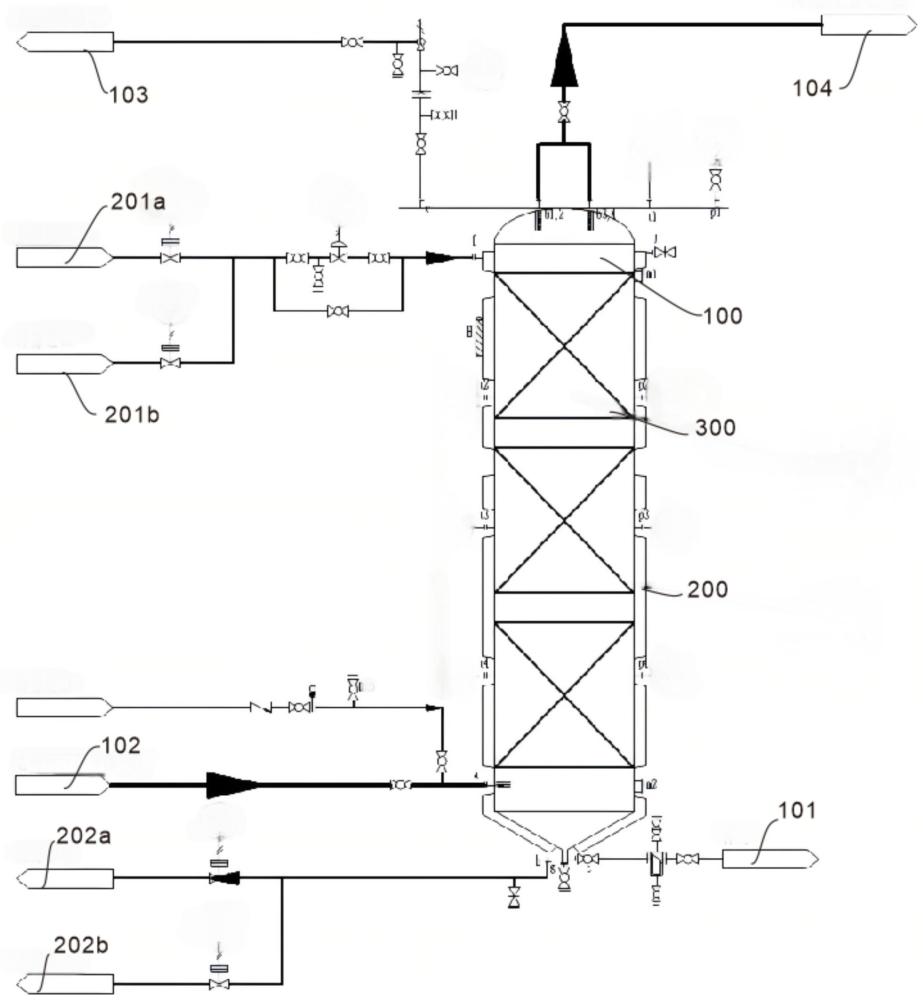

4.根據權利要求1所述的三氯氫硅去除硼磷雜質的設備，其特征在于：所述吸附柱（100）的最底部設置有排污管（101），側面靠下端的位置設置有含硼磷雜質的三氯氫硅進料管（102），上端設置有安全泄放管（103）和高純?nèi)葰涔璁a(chǎn)品排放管（104）。

5.根據權利要求1所述的三氯氫硅去除硼磷雜質的設備，其特征在于：所述夾套（200）的上端設置有進料管道（201），下端設置有出料管道（202），在所述進料管道（201）以及所述出料管道（202）末端均分出冷媒管和熱媒管兩個支管道，且所述進料管道（202）和所述出料管道（202）總管上設置有調節閥，各支管道上設置有切斷閥。

6.一種三氯氫硅去除硼磷雜質的方法，其特征在于：包括權利要求1~5任一所述的三氯氫硅去除硼磷雜質的設備，以及包括如下步驟：

7.根據權利要求6所述的三氯氫硅去除硼磷雜質的方法，其特征在于：所述吸附柱的溫度控制范圍在-30℃～80℃之間，壓力控制范圍在0.5～1.5mpag之間，流經所述吸附柱的流量控制在0.2～3m3/h之間。

8.根據權利要求6或7所述的三氯氫硅去除硼磷雜質的方法，其特征在于：還包括在吸附劑吸附達到飽和后，通過再生過程恢復吸附劑的吸附能力，所述再生過程為熱再生或化學再生。

技術總結
本發明涉及三氯氫硅加工技術領域，尤其涉及一種三氯氫硅去除硼磷雜質的設備及方法，包括吸附柱，用于對三氯氫硅進行吸附處理，其中吸附柱內部裝有吸附劑，該吸附劑專用于去除三氯氫硅中的硼磷雜質；夾套，設置在所述吸附柱外壁，用于調控所述吸附柱內部的溫度，所述夾套相連管道分為進、出兩部分，且均設置有調節閥和切斷閥，用于控制通入所述夾套的媒介和流量。在于采用了多段吸附劑和夾套控溫系統，以實現對三氯氫硅中硼磷雜質的高效去除。多段吸附劑的設計允許不同種類的吸附劑針對特定的雜質進行選擇性吸附，從而提高了去除效率。每種吸附劑都能在不同的溫度和壓力條件下發揮最佳性能。

技術研發人員：馮向陽,郭蔡民,王建彬,王帥
受保護的技術使用者：安徽湛為氣體有限公司
技術研發日：
技術公布日：2025/4/24
