本實用新型涉及微流控技術應用領域，特別涉及一種離心式微流體芯片及病菌檢測系統。

背景技術：

微流控技術提供了單分子核酸檢測方法的多種實現平臺，通過微機械加工技術把生化樣品的分析操作集成在幾平方厘米的芯片上，它也因此被通俗地稱為芯片實驗室(Lab-on-Chip，簡稱“LOC”)，其中光盤實驗室(Lab-on-a-disc)概念由于只使用了一個簡單的馬達就能在光盤形設備上完成微流的自動化控制，受到了特別的興趣與關注。因?yàn)槭褂皿w積微小的離心式光盤實驗室，不僅極大地降低了分析成本，而且檢測時間短，靈敏度高，便于攜帶，引領著生化分析儀器向智能化和微型化的方向發展。其中光盤實驗室芯片設備使用馬達旋轉光盤設備產生的離心力處理流體，所以又稱為離心式微流體芯片。

基于等溫DNA擴增技術的檢測方法是目前用來進行臨床病菌檢測的理想手段，其中重組酶聚合酶擴增(Recombinase Polymerase Amplification,簡稱“RPA”)法是一種常溫下的單分子核酸檢測方法。RPA靈敏度高，對溫度及設備要求低，而且檢測結果能實時快速顯示，特別適合用于病菌特別是食品中病菌的檢測。現有技術使用光盤實驗室芯片進行擴增檢測時，擴增和觀測步驟中還只能在另外的設備上進行，如常規的實時聚合酶鏈?zhǔn)椒磻?yīng)(Polymerase Chain Reaction，簡稱“PCR”)機器，即不能用一個設備完成所有檢測過程，增加了硬件和人力成本，而且給檢測帶來極大的不便。

技術實現要素：

本實用新型的目的在于提供一種離心式微流體芯片及病菌檢測系統，使得擴增和觀測步驟不必再使用其他另外的設備，降低了硬件和人力成本，極大地方便了檢測。

為解決上述技術問題，本實用新型的實施方式提供了一種離心式微流體芯片，包含底層板和頂層板，所述底層板和所述頂層板通過粘貼層結合在一起；所述底層板的上表面制作有若干個流體腔，連通流體腔的通道以及位于通道內的微控閥；所述粘貼層在所述流體腔和所述通道對應位置設有避讓口；所述頂層板在所述流體腔對應位置設有加液孔。

本實用新型的實施方式還提供了一種病菌檢測系統，包含：上述離心式微流體芯片，微控制器，伺服馬達和光發射器；其中，當需要打開所述微控閥時，所述微控制器驅動所述激光發射器照射所述微控閥；當需要轉動所述離心式微流體芯片時，所述微控制器驅動所述伺服馬達轉動，所述伺服馬達帶動所述離心式微流體芯片轉動。

本實用新型實施方式相對于現有技術而言，離心式微流體芯片包含若干個流體腔，使得檢測時擴增和觀測步驟均可以在離心式微流體芯片進行，可以使得擴增和觀測步驟不必再使用其他設備，降低了硬件和人力成本，極大地方便了檢測。

另外，所述若干個流體腔分別為：裂解腔、擴增腔、計量腔、稀釋腔、觀測腔和廢物腔；其中，所述裂解腔通過第一通道連通所述擴增腔；所述擴增腔通過第二通道連通所述計量腔和所述廢物腔；所述計量腔通過第三通道連通所述稀釋腔；所述稀釋腔通過第四通道連通所述觀測腔。

另外，所述離心式微流體芯片還包含至少一塊用于加熱的金屬塊；所述金屬塊安裝在底層板的下表面對應于所述擴增腔的位置。采用金屬塊給擴增腔加熱可以實現恒溫?cái)U(kuò)增。

另外，所述病菌檢測系統還包含加熱控制電路，所述加熱控制電路連接在所述微控制器和所述離心式微流體芯片的金屬塊之間。采用加熱控制電路可對加熱溫度進行精確控制。

另外，所述病菌檢測系統還包含帶狀傳感器；所述帶狀傳感器安裝在所述離心式微流體芯片的觀測腔內。

另外，所述激光發射器為激光二極管或者發光二極管，可以方便地控制閥門，或者作為加熱器為擴增腔加熱。

另外，所述病菌檢測系統還包含攝像機和閃光燈；所述攝像機和所述閃光燈分別與所述微控制器連接，且安裝在所述離心式微流體芯片上方，攝像機用于記錄上述離心式微流體芯片的運動狀態，閃光燈用來給攝像機提供光線。

附圖說明

圖1是本實用新型第一實施方式的離心式微流體芯片結構示意圖；

圖2是本實用新型第一實施方式的流體腔結構示意圖；

圖3是本實用新型第二實施方式的病菌檢測系統結構示意圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型的各實施方式進行詳細的闡述。然而，本領域的普通技術人員可以理解，在本實用新型各實施方式中，為了使讀者更好地理解本申請，本申請?zhí)岢隽嗽S多技術細節。但是，即使沒有這些技術細節和基于以下各實施方式的種種變化和修改，也可以實現本申請各權利要求所要求保護的技術方案。

本實用新型的第一實施方式涉及一種離心式微流體芯片，該芯片包含底 層板12和頂層板15，底層板12和頂層板15通過粘貼層13結合在一起。底層板的上表面制作有若干個流體腔，連通流體腔的通道以及位于通道內的微控閥。粘貼層在流體腔和通道對應位置設有避讓口，而頂層板在流體腔對應位置設有加液孔，具體結構如圖1所示。

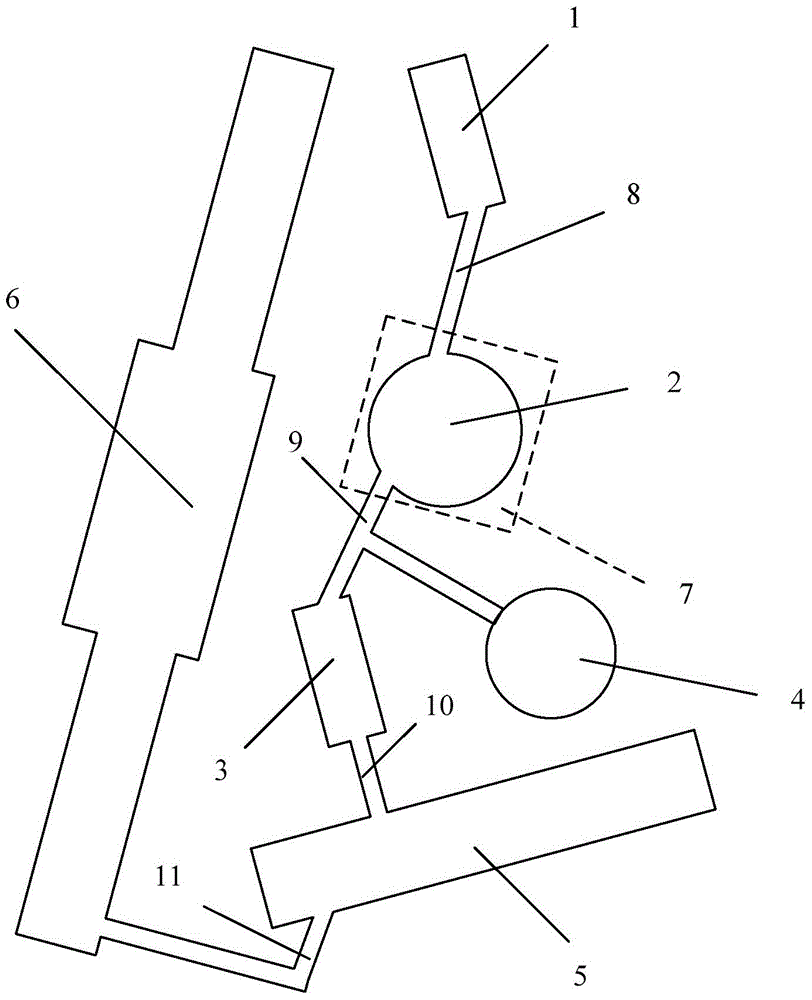

請參閱圖2所示，流體腔包含但不限于：裂解腔1、擴增腔2、計量腔3、廢物腔4、稀釋腔5、觀測腔6。其中，裂解腔1通過第一通道8連通擴增腔2；擴增腔2通過第二通道9連通計量腔3和廢物腔4；計量腔3通過第三通道10連通稀釋腔5；稀釋腔5通過第四通道11連通觀測腔6。

另外，為了實現恒溫?cái)U(kuò)增，可以采用金屬塊給擴增腔加熱。具體地說，離心式微流體芯片還包含至少一塊用于加熱的金屬塊，該金屬塊安裝在底層板的下表面對應于擴增腔的位置，也就是說，將加熱器7安裝在擴增腔2的正下方。

與現有技術相比，本實施方式的離心式微流體芯片包含若干個流體腔，使得檢測時擴增和觀測步驟均可以離心式微流體芯片進行，可以使得擴增和觀測步驟不必再使用其他設備，降低了硬件和人力成本，極大地方便了檢測。

本實用新型的第二種實施方式涉及一種病菌檢測系統，具體結構如圖3所示。該病菌檢測系統包含：微控制器17、伺服馬達21、光發射器19和第一實施方式的離心式微流體芯片30。其中，微控制器17分別連接并控制光發射器19和伺服馬達21。當需要打開微控閥時，微控制器驅動光發射器照射微控閥。具體地說，閥門由石蠟構成，石蠟里面填充了鐵氧化物納米顆粒，在光源照射下，納米顆粒吸收光能量，加熱石蠟后石蠟被融化，然后閥門被打開。當需要轉動離心式微流體芯片時，微控制器驅動所述伺服馬達轉動，伺服馬達帶動離心式微流體芯片轉動。也就是說，測試過程中，微控制器17通過伺服馬達21控制離心式微流體芯片30的轉速，產生測試所需要的離心 力。

此外，值得說明的是，為了實現對擴增腔進行加熱，本實施方式的病菌檢測系統還包含加熱控制電路，加熱控制電路連接在微控制器和離心式微流體芯片的金屬塊之間，實現對加熱溫度的精確控制。另外，光發射器19可以是激光二極管，也可以是發光二極管，光發射器19接受微控制器17指令，一方面可以用來打開或關閉各流體腔之間通道內的微控閥，另一方面也可以用來照射擴增腔，為擴增腔2提供等溫?cái)U(kuò)增法所需要的溫度。另外，系統還包含攝像機16和閃光燈18，攝像機和閃光燈分別與微控制器連接，且安裝在離心式微流體芯片上方，攝像機16用于記錄上述離心式微流體芯片30的運動狀態，閃光燈18給攝像機16提供充足的光線。

本實施方式的病菌檢測系統具體工作過程如下：

1、在進行測試前，先將帶狀傳感器22(如圖1所示)安裝在離心式微流體芯片的觀測腔6內，再將底層板和頂層板粘貼在一起。

2、通過頂層板的加液孔，將需要測試的溶菌液引入裂解腔1。細胞的裂解可以通過光發射器照射裂解腔加熱完成，也可以在裂解腔里面加細胞裂解液來完成，或者二者同時進行。

3、裂解完成之后，控制光發射器照射第一通道8內的微控閥，使得第一通道開啟，驅動馬達帶動離心式微流體芯片，使得指定量的細胞裂解液進入擴增腔2。

4、控制加熱控制電路通過金屬塊向擴增腔2傳遞等溫?cái)U(kuò)增法所需要的溫度，進行擴增步驟。

5、細胞裂解液在擴增腔2完成RPA擴增后，控制光發射器照射第二通道9內的微控閥，使得第二通道9開啟，驅動馬達帶動離心式微流體芯片，使得擴增腔2流出指定量的RPA擴增產物進入計量腔3，灌滿計量腔3后，過量的RPA擴增產物直接注入廢物腔4；

6、控制光發射器照射第三通道10內的微控閥，開啟第三通道10，RPA擴增產物從計量腔3進入稀釋腔5進行混合稀釋。

7、混合稀釋完成之后，控制光發射器照射第四通道11內的微控閥，開啟第四通道11，混合稀釋過的RPA擴增產物進入觀測腔6進行觀測。

本領域的普通技術人員可以理解，上述各實施方式是實現本實用新型的具體實施例，而在實際應用中，可以在形式上和細節上對其作各種改變，而不偏離本實用新型的精神和范圍。
