本實用新型涉及一種粉碎裝置，尤其涉及一種啤酒釀酒用麥芽快速粉碎裝置。

背景技術：

啤酒，是人類最古老的酒精飲料之一，是水和茶之后世界上消耗量排名第三的飲料。啤酒于二十世紀初傳入中國，屬外來酒種。啤酒是根據英語Beer譯成中文"啤"，稱其為"啤酒"，沿用至今。

啤酒以大麥芽、酒花、水為主要原料，經酵母發酵作用釀制而成的飽含二氧化碳的低酒精度酒，被稱為"液體面包"，是一種低濃度酒精飲料。啤酒乙醇含量最少、故喝啤酒不但不易醉人傷人、少量飲用反而對身體健康有益處。現在國際上的啤酒大部分均添加輔助原料。

有的國家規定輔助原料的用量總計不超過麥芽用量的50％。在德國，除出口啤酒外，德國國內銷售啤酒一概不使用輔助原料。在2009年，亞洲的啤酒產量約5867萬千升，首次超越歐洲，成為全球最大的啤酒生產地。

釀酒，中國釀酒歷史悠久。《說文解字》上說：“古者儀狄作酒醪，禹嘗之而美，遂疏儀狄。杜康作秫酒。”從禹時算起，酒在中華已有五六千余年的歷史，與中華文明的發展同步。我國古籍中有很多關于酒的記載，從《詩經》到《紅樓夢》，三千余年的文學和歷史著作中，幾乎都離不開酒。傳說夏桀、商紂之亡國，皆起因于貪酒。

麥芽，中藥名。多生長在北方區域，為禾本科植物大麥的成熟果實經發芽干燥的炮制加工品。將麥粒用水浸泡后，保持適宜溫、濕度，待幼芽長至約5mm時，曬干或低溫干燥。

現有的啤酒釀酒用麥芽粉碎裝置存在粉碎速度慢、粉碎效果差、操作復雜的缺點，因此亟需設計一種粉碎速度快、粉碎效果好、操作簡單的啤酒釀酒用麥芽快速粉碎裝置。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服現有的啤酒釀酒用麥芽粉碎裝置存在粉碎速度慢、粉碎效果差、操作復雜的缺點，本實用新型要解決的技術問題是提供一種粉碎速度快、粉碎效果好、操作簡單的啤酒釀酒用麥芽快速粉碎裝置。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種啤酒釀酒用麥芽快速粉碎裝置，包括有左架、滑塊Ⅰ、滑軌Ⅰ、電動破碎輪、拉線、電動輪、破碎箱、電動推桿、濾網、軸承座Ⅰ、轉桿、電控閥、圓形磨石、軸承座Ⅱ、齒條Ⅰ、齒輪Ⅰ、齒條Ⅱ、齒輪Ⅱ、減速電機、滑塊Ⅱ、滑軌Ⅱ、方形磨石、氣缸、收集箱和右架，左架右側從上至下依次設有破碎箱、軸承座Ⅰ和氣缸，破碎箱左右兩側上部均設有電動輪，電動輪之間繞有拉線，破碎箱內上部設有滑軌Ⅰ，滑軌Ⅰ上滑動式連接有滑塊Ⅰ，拉線與滑塊Ⅰ左右兩側連接，滑塊Ⅰ下端設有電動破碎輪，破碎箱內下部左右兩側對稱設有電動推桿，電動推桿上端設有濾網，破碎箱下部設有電控閥，氣缸右端連接有方形磨石，左架右方設有右架，右架頂部設有軸承座Ⅱ，軸承座Ⅰ與軸承座Ⅱ之間設有轉桿，轉桿右端連接有齒輪Ⅰ，轉桿中部設有圓形磨石，圓形磨石上開有通孔，右架左側上部設有收集箱，右架右側設有滑軌Ⅱ，滑軌Ⅱ上滑動式連接有滑塊Ⅱ，滑塊Ⅱ右側設有齒條Ⅱ，齒條Ⅱ頂部設有齒條Ⅰ，齒輪Ⅰ與齒條Ⅰ嚙合，右架頂部右側安裝有減速電機，減速電機后側設有齒輪Ⅱ，齒輪Ⅱ與齒條Ⅱ嚙合。

優選地，還包括有吹風機，滑塊Ⅰ右側下部設有吹風機。

優選地，還包括有激振器，濾網底部右側安裝有激振器。

工作原理：當需要粉碎麥芽時，工作人員將適量的麥芽放進破碎箱內，并打開電控閥。當麥芽放好后，啟動電動破碎輪工作，同時控制電動輪順時針轉動，左側的電動輪放拉線，右側的電動輪收拉線，使滑塊Ⅰ向右移動，從而帶動電動破碎輪向右移動，破碎麥芽，當滑塊Ⅰ向右移動到一定位置后，控制電動輪逆時針轉動，左側的電動輪收拉線，右側的電動輪放拉線，使滑塊Ⅰ向左移動，從而帶動電動破碎輪向左移動，破碎麥芽，當破碎箱內的麥芽破碎好后，關閉電動輪，關閉破碎輪。破碎好的麥芽經濾網漏出，有些破碎好的麥芽會結在一起，不能從濾網漏出，此時，控制電動推桿伸長，帶動濾網向上移動，當濾網向上移動一定距離后，再控制電動推桿縮短，帶動濾網向下移動，不斷控制電動推桿伸長和縮短，使濾網不停地上下往復移動，從而使濾網上破碎好的麥芽更充分地漏出，當濾網上破碎好的麥芽充分地漏出后，關閉電動推桿。破碎好的麥芽經通孔進入方形磨石上，當麥芽進入方形磨石后，控制氣缸伸長，帶動方形磨石向右移動研磨麥芽，當方形磨石向右移動一定距離后，控制氣缸縮短，帶動方形磨石向左移動研磨麥芽，不斷控制氣缸伸長和縮短，使方形磨石不斷地研磨麥芽，將麥芽粉碎，同時控制減速電機順時針轉動，帶動齒輪Ⅱ順時針轉動，使齒條Ⅱ向上移動，滑塊Ⅱ隨之向上移動，齒條Ⅰ也隨之向上移動，從而帶動齒輪Ⅰ順時針轉動，齒輪Ⅰ順時針轉動帶動轉桿順時針轉動，圓形磨石也隨之順時針轉動，與方形磨石配合，研磨麥芽，當滑塊Ⅱ向上移動到一定位置后，控制減速電機逆時針轉動，帶動齒輪Ⅱ逆時針轉動，使齒條Ⅱ向下移動，滑塊Ⅱ隨之向下移動，齒條Ⅰ也隨之向下移動，從而帶動齒輪Ⅰ逆時針轉動，齒輪Ⅰ逆時針轉動帶動轉桿逆時針轉動，圓形磨石也隨之逆時針轉動，與方形 磨石配合，研磨麥芽，研磨好的麥芽進入收集箱內，當麥芽研磨好后，關閉減速電機，工作人員將收集箱內的麥芽取出、放好。

因為還包括有吹風機，滑塊Ⅰ右側下部設有吹風機，在粉碎麥芽的同時啟動吹風機工作，可以使濾網上粉碎好的麥芽更充分地漏出，當濾網上的麥芽全都漏出后，關閉吹風機。

因為還包括有激振器，濾網底部右側安裝有激振器，在粉碎麥芽的同時，啟動激振器工作，可以使濾網上的麥芽更好的漏出，當濾網上的麥芽全部漏出后，關閉激振器。

(3)有益效果

本實用新型達到了粉碎速度快、粉碎效果好、操作簡單的效果，利用本裝置可以高效地粉碎麥芽、節約時間、提高工作效率。

附圖說明

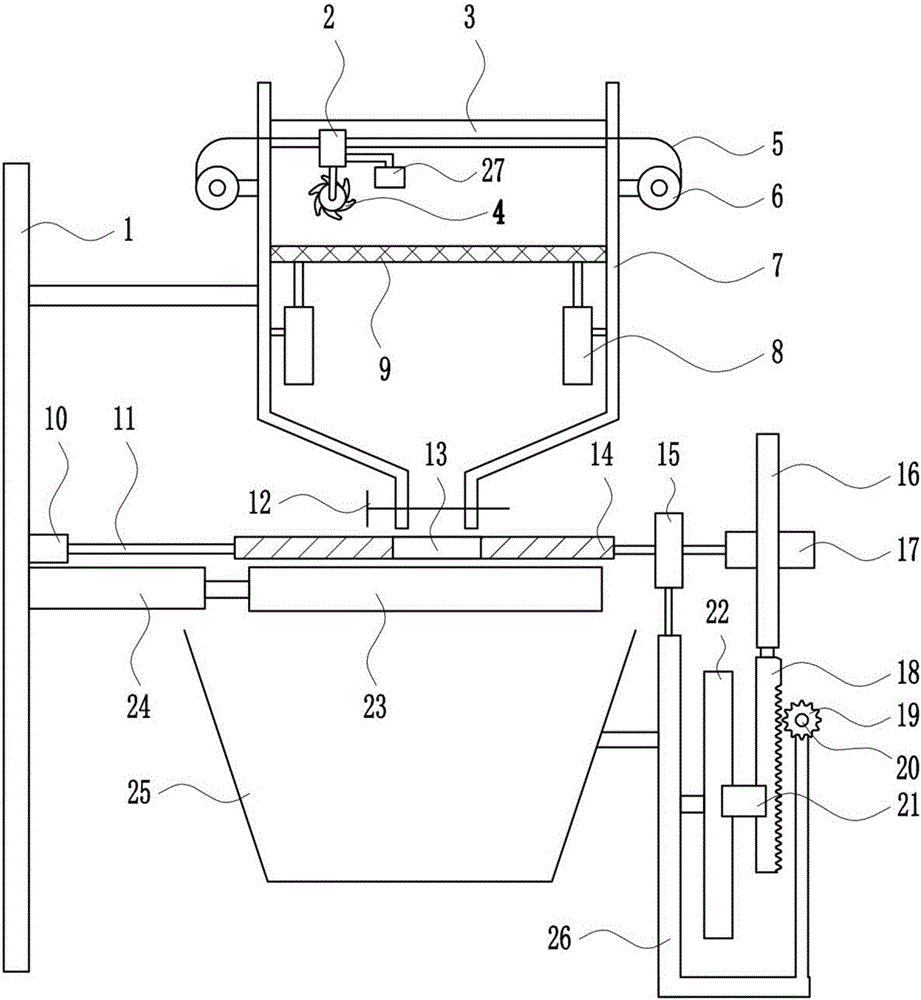

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

圖3為本實用新型的第三種主視結構示意圖。

附圖中的標記為：1-左架，2-滑塊Ⅰ，3-滑軌Ⅰ，4-電動破碎輪，5-拉線，6-電動輪，7-破碎箱，8-電動推桿，9-濾網，10-軸承座Ⅰ，11-轉桿，12-電控閥，13-通孔，14-圓形磨石，15-軸承座Ⅱ，16-齒條Ⅰ，17-齒輪Ⅰ，18-齒條Ⅱ，19-齒輪Ⅱ，20-減速電機，21-滑塊Ⅱ，22-滑軌Ⅱ，23-方形磨石，24-氣缸，25-收集箱，26-右架，27-吹風機，28-激振器。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種啤酒釀酒用麥芽快速粉碎裝置，如圖1-3所示，包括有左架1、滑塊Ⅰ2、滑軌Ⅰ3、電動破碎輪4、拉線5、電動輪6、破碎箱7、電動推桿8、濾網9、軸承座Ⅰ10、轉桿11、電控閥12、圓形磨石14、軸承座Ⅱ15、齒條Ⅰ16、齒輪Ⅰ17、齒條Ⅱ18、齒輪Ⅱ19、減速電機20、滑塊Ⅱ21、滑軌Ⅱ22、方形磨石23、氣缸24、收集箱25和右架26，左架1右側從上至下依次設有破碎箱7、軸承座Ⅰ10和氣缸24，破碎箱7左右兩側上部均設有電動輪6，電動輪6之間繞有拉線5，破碎箱7內上部設有滑軌Ⅰ3，滑軌Ⅰ3上滑動式連接有滑塊Ⅰ2，拉線5與滑塊Ⅰ2左右兩側連接，滑塊Ⅰ2下端設有電動破碎輪4，破碎箱7內下部左右兩側對稱設有電動推桿8，電動推桿8上端設有濾網9，破碎箱7下部設有電控閥12，氣缸24右端連接有方形磨石23，左架1右方設有右架26，右架26頂部設有軸承座Ⅱ15，軸承座Ⅰ10與軸承座Ⅱ15之間設有轉桿11，轉桿11右端連接有齒輪Ⅰ17，轉桿11中部設有圓形磨石14，圓形磨石14上開有通孔13，右架26左側上部設有收集箱25，右架26右側設有滑軌Ⅱ22，滑軌Ⅱ22上滑動式連接有滑塊Ⅱ21，滑塊Ⅱ21右側設有齒條Ⅱ18，齒條Ⅱ18頂部設有齒條Ⅰ16，齒輪Ⅰ17與齒條Ⅰ16嚙合，右架26頂部右側安裝有減速電機20，減速電機20后側設有齒輪Ⅱ19，齒輪Ⅱ19與齒條Ⅱ18嚙合。

還包括有吹風機27，滑塊Ⅰ2右側下部設有吹風機27。

還包括有激振器28，濾網9底部右側安裝有激振器28。

工作原理：當需要粉碎麥芽時，工作人員將適量的麥芽放進破碎箱7內，并打開電控閥12。當麥芽放好后，啟動電動破碎輪4工作，同時控制電動輪6順時針轉動，左側的電動輪6放拉線5，右側的電動輪6收拉線5，使滑塊Ⅰ2向右移動，從而帶動電動破碎輪4向右移動，破碎麥芽，當滑塊Ⅰ2向右移動到一定位置后，控制電動輪6逆時針轉動，左側的電動輪6收拉線5，右側的電動輪6 放拉線5，使滑塊Ⅰ2向左移動，從而帶動電動破碎輪4向左移動，破碎麥芽，當破碎箱7內的麥芽破碎好后，關閉電動輪6，關閉破碎輪。破碎好的麥芽經濾網9漏出，有些破碎好的麥芽會結在一起，不能從濾網9漏出，此時，控制電動推桿8伸長，帶動濾網9向上移動，當濾網9向上移動一定距離后，再控制電動推桿8縮短，帶動濾網9向下移動，不斷控制電動推桿8伸長和縮短，使濾網9不停地上下往復移動，從而使濾網9上破碎好的麥芽更充分地漏出，當濾網9上破碎好的麥芽充分地漏出后，關閉電動推桿8。破碎好的麥芽經通孔13進入方形磨石23上，當麥芽進入方形磨石23后，控制氣缸24伸長，帶動方形磨石23向右移動研磨麥芽，當方形磨石23向右移動一定距離后，控制氣缸24縮短，帶動方形磨石23向左移動研磨麥芽，不斷控制氣缸24伸長和縮短，使方形磨石23不斷地研磨麥芽，將麥芽粉碎，同時控制減速電機20順時針轉動，帶動齒輪Ⅱ19順時針轉動，使齒條Ⅱ18向上移動，滑塊Ⅱ21隨之向上移動，齒條Ⅰ16也隨之向上移動，從而帶動齒輪Ⅰ17順時針轉動，齒輪Ⅰ17順時針轉動帶動轉桿11順時針轉動，圓形磨石14也隨之順時針轉動，與方形磨石23配合，研磨麥芽，當滑塊Ⅱ21向上移動到一定位置后，控制減速電機20逆時針轉動，帶動齒輪Ⅱ19逆時針轉動，使齒條Ⅱ18向下移動，滑塊Ⅱ21隨之向下移動，齒條Ⅰ16也隨之向下移動，從而帶動齒輪Ⅰ17逆時針轉動，齒輪Ⅰ17逆時針轉動帶動轉桿11逆時針轉動，圓形磨石14也隨之逆時針轉動，與方形磨石23配合，研磨麥芽，研磨好的麥芽進入收集箱25內，當麥芽研磨好后，關閉減速電機20，工作人員將收集箱25內的麥芽取出、放好。

因為還包括有吹風機27，滑塊Ⅰ2右側下部設有吹風機27，在粉碎麥芽的同時啟動吹風機27工作，可以使濾網9上粉碎好的麥芽更充分地漏出，當濾網9上的麥芽全都漏出后，關閉吹風機27。

因為還包括有激振器28，濾網9底部右側安裝有激振器28，在粉碎麥芽的同時，啟動激振器28工作，可以使濾網9上的麥芽更好的漏出，當濾網9上的麥芽全部漏出后，關閉激振器28。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
