本實用新型涉及細胞提取領域,特別涉及一種細胞過濾器。
背景技術:
在細胞(尤其是干細胞)治療中,由于多個細胞組成的細胞團存在堵塞血管的風險,所以一般以單個細胞的形式輸注至患者體內。為除去細胞內的雜質如結締組織,一般需要對細胞進行過濾提純處理。細胞過濾器,是一種常見的細胞過濾提純設備,其可對細胞培養基進行過濾,并分離獲得細胞。
授權公告號為CN203569111U、授權公告日為2014年4月30日的中國專利公開了一種帶細胞過濾器的離心管,其細胞過濾器包括框架和濾膜,框架包括上部圓環面、下部圓環面和中間連接桿,且所述上部圓環面和下部圓環面之間通過中間連接桿連接;濾膜包括底部濾膜和外側環形濾膜,底部濾膜的外圓部分的下端面支承于下部圓環面的內側上端面,底部濾膜的外圓部分的上端面連接外側環形濾膜,外側環形濾膜緊貼中間連接桿所圍成的環形面;細胞過濾狀態下的上部圓環面的下端面緊貼離心管的上端面,上部圓環面外凸有捏取凸臺,捏取凸臺外露于所述管體的外環面。
在細胞過濾分離的操作過程中,需要滿足載體(如離心管)和外環境的壓強保持基本一致,現有技術采用載體和細胞過濾器不封閉的方式來解決這一技術問題。然而這種方式中,外環境和載體內存在一定的空氣對流,存在污染細胞的風險。
技術實現要素:
本實用新型的目的是提供一種細胞過濾器,其解決了分離過程中細胞污染的問題,具有減少細胞污染的效果。
本實用新型的上述技術目的是通過以下技術方案得以實現的:
一種細胞過濾器,包括環狀側壁,所述環狀側壁的底部通過底過濾網封合,所述環狀側壁和底過濾網之間形成過濾腔;所述環狀側壁的上緣部周向設有環形骨架,所述環形骨架的下表面上設有用于封閉其與離心管連接處的彈性密封圈;所述環形骨架上插設有用于連通離心管和外環境的通氣管,所述通氣管上設有啟閉閥。
采用上述結構,使用時,將細胞過濾器放置在離心管上,環形骨架和離心管的上端抵接且兩者之間通過彈性密封圈起到密封的作用;然后將細胞液放置在過濾腔內進行過濾,細胞液經底過濾網進入離心管,過濾過程中可通過調節啟閉閥來調節外環境和離心管之間的壓強,使得過濾順利進行,具有減少細胞污染的效果。
進一步優選為:所述通氣管包括用于連通離心管和外環境的內連通管、套設在內連通管外的外連通管,所述啟閉閥設在外連通管上;所述外連通管設在環形骨架上遠離過濾腔的一側,且所述內連通管上設在環形骨架上遠離過濾腔的內出氣口和所述外連通管的外出氣口未設置在同一直線上。
采用上述結構,增加外環境中的氣體進入離心管的路徑,減少內外氣體直接對流的可能性,即使在調壓強時也能減少外環境中的氣體進入離心管的可能性,進一步提高細胞分離純度。
進一步優選為:所述外出氣口上固定有橡膠管,所述橡膠管內設有球珠;所述橡膠管的直徑自外出氣口向遠離外出氣口的方向上逐漸減小,且球珠的直徑介于橡膠管的最大直徑和最小直徑之間。
采用上述結構,增加外環境氣體進入離心管的難度,減少外環境中的氣體進入離心管的可能性,進一步提高細胞分離純度。
進一步優選為:所述環狀側壁由間隔設置的側過濾網和側支撐柱連接而成。
采用上述結構,加大可過濾面,提高過濾提純效率。
進一步優選為:所述過濾腔呈倒錐形。
采用上述結構,過濾腔下窄,可以增加過濾時的沖力,加快過濾效率;同時過濾腔的底部和離心管之間相對分的開,方便觀察過濾現象。
進一步優選為:所述環形骨架的一側設有取用凸臺。
采用上述結構,方便拆裝細胞過濾器,減少細胞過濾器上的殘留物質對操作人員的影響。
綜上所述,本實用新型具有以下有益效果:
1、過濾過程中可通過調節啟閉閥、球珠在橡膠管內的位置來調節外環境和離心管之間的壓強,使得過濾順利進行;
2、過濾過程中,環形骨架和離心管的上端抵接且兩者之間通過彈性密封圈起到密封的作用,減少雜質污染;外環境中的氣體要進入離心管內,需要經攜有球珠的橡膠管、外連通管和內連通管,且外出氣口和內出氣口未設置在同一直線上,通過的路程相對長且路程相對曲折,能減少外環境中的氣體進入離心管的可能性;進一步提高細胞分離純度。
附圖說明
圖1是實施例的立體結構示意圖;

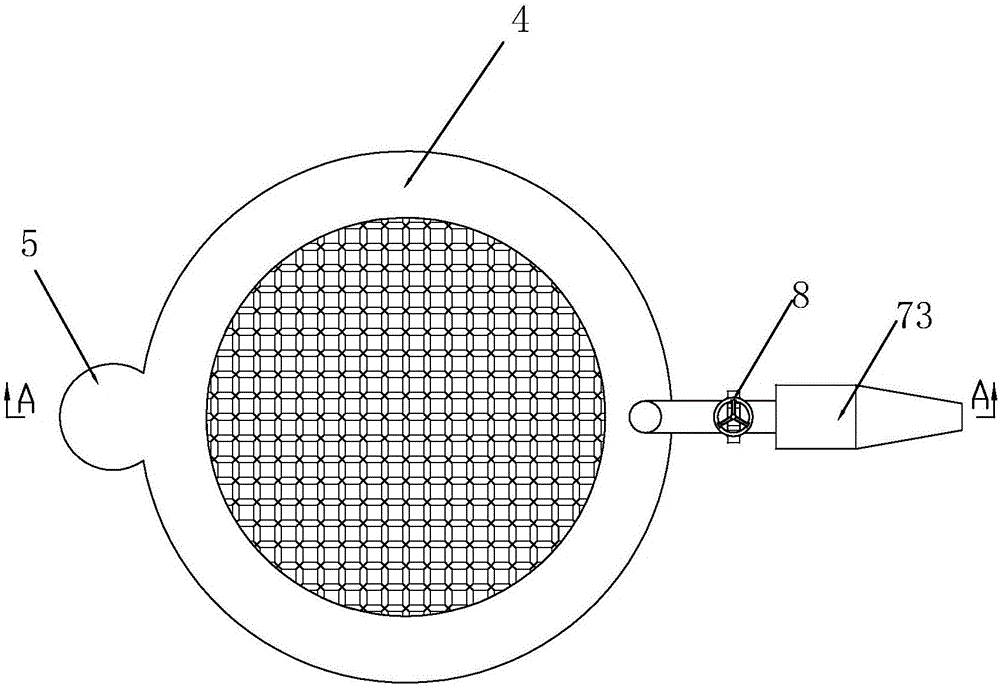

圖2是實施例的俯視結構示意圖;
圖3是圖2的A-A示意圖。
圖中,1、環狀側壁;11、側過濾網;12、側支撐柱;2、底過濾網;3、過濾腔;4、環形骨架;5、取用凸臺;6、彈性密封圈;7、通氣管;71、內連通管;72、外連通管;73、橡膠管;8、啟閉閥;9、球珠。
具體實施方式
以下結合附圖對本實用新型作進一步詳細說明。
本具體實施例僅僅是對本實用新型的解釋,其并不是對本實用新型的限制,本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改,但只要在本實用新型的權利要求范圍內都受到專利法的保護。
實施例:細胞過濾器,如圖1-3所示。參照圖1,該細胞過濾器包括環狀側壁1,其底部通過底過濾網2封合。環狀側壁1呈倒錐形,且其由間隔設置的側過濾網11和側支撐柱12連接而成。環狀側壁1和底過濾網2之間形成過濾腔3。
參照圖1,環狀側壁1的上緣部周向設有環形骨架4,環形骨架4的一側設有取用凸臺5。環形骨架4的下表面上設有用于封閉其與離心管連接處的彈性密封圈6。
結合圖2和圖3,環形骨架4上插設有內連通管71,內連通管71與環形骨架4的連接處均經密封處理。內連通管71的內進氣口設在離心管的上部,其內出氣口設在外環境中。環形骨架4上遠離過濾腔3的一側設有外連通管72,外連通管72套設在內連通管71外且外連通管72與環形骨架4的連接處均經密封處理。外連通管72上的外出氣口和內連通管71的內出氣口未設置在同一直線上,且外連通管72上設有用于調節外出氣口出氣量的啟閉閥8。
參照圖3,外出氣口上固定有橡膠管73,橡膠管73內設有球珠9。自外出氣口向遠離外出氣口的方向上,橡膠管73的直徑逐漸減小。球珠9的直徑介于橡膠管73的最大直徑和最小直徑之間。內連通管71、外連通管72和橡膠管73構成通氣管7。
使用時,將細胞過濾器放置在離心管上,環形骨架4和離心管的上端抵接且兩者之間通過彈性密封圈6起到密封的作用;然后將細胞液放置在過濾腔3內進行過濾,細胞液經底過濾網2和側過濾網11進入離心管,過濾過程中可通過調節啟閉閥8、球珠9在橡膠管73內的位置來調節外環境和離心管之間的壓強,使得過濾順利進行,且在過濾過程中減少污染。
