本實用新型涉及定量分析技術領域，具體涉及一種實時熒光定量裝置。

背景技術：

實時熒光定量系統 ，是指在PCR（Quantitative Real-time）反應體系中加入熒光基團，利用熒光信號積累實時監測整個PCR進程，最后通過標準曲線對未知模板進行定量分析的方法，廣泛應用在臨床疾病診斷上。目前，市面上的實時熒光定量裝置，由于在熒光信號測試時，存在其他光線的干擾，導致定量分析存在偏差，而且，無法根據需要調節待測試樣品所在環境的溫度，進一步影響在恒定溫度下的待測試樣品定量分析的準確性。

技術實現要素：

本實用新型的目的是克服現有的實時熒光定量裝置，存在其他光線的干擾，且在恒定溫度下的待測試樣品定量分析的準確性較差的問題。本實用新型的實時熒光定量裝置，在光源輸入處設置有濾光片，在光敏器采集熒光信號前也設置有濾光片，大大提高熒光信號采集的準確性，并將待測試樣品放置在可以恒溫的加熱制冷器具內，進行熒光提取，將提取信號無線發送給遠程終端進行定量分析，結構簡單，容易實現，具有良好的應用前景。

為了達到上述目的，本實用新型所采用的技術方案是：

一種實時熒光定量裝置，其特征在于：包括光源、第一濾光片、第一準直器、第一光導器、第一光開關陣列、加熱制冷器具、第二光開關陣列、第二光導器、第二準直器、第二濾光片、光敏器、信號采集板、控制器和遠程終端，

所述光源依次通過第一濾光片、第一準直器、第一光導器、輸入到第一光開關陣列，所述加熱制冷器具水平設置在第一光開關陣列的輸出光路上，所述加熱制冷器具內等間隔放置有若干個待測試樣品，所述加熱制冷器具的正下方的熒光信號輸出光路輸入到第二光開關陣列，所述第二光開關陣列的輸出光路依次通過第二光導器、第二準直器、第二濾光片與光敏器相連接，所述光敏器通過信號采集板與控制器相連接，所述控制器通過無線通訊模塊與遠程終端實現遠程通信；

所述控制器還通過H橋驅動電路板與加熱制冷器具的控制端相連接，所述加熱制冷器具上設置有溫度傳感器，所述溫度傳感器與控制器相連接。

前述的一種實時熒光定量裝置，其特征在于：所述溫度傳感器為PT100鉑電阻傳感器，所述pt鉑電阻傳感器嵌入在加熱制冷器具的側壁上。

前述的一種實時熒光定量裝置，其特征在于：所述加熱制冷器具上設置有蓋板。

前述的一種實時熒光定量裝置，其特征在于：所述無線通訊模塊為無線wifi通訊模塊或者無線GPRS通訊模塊。

前述的一種實時熒光定量裝置，其特征在于：所述加熱制冷器具內設置有兩排待測試樣品放置孔，各排待測試樣品放置孔設置有等間隔分布的放置孔。

前述的一種實時熒光定量裝置，其特征在于：所述信號采集板包括依次連接的信號過濾電路、信號放大電路、AD采樣電路，所述信號過濾電路的輸入端做為信號采集板的輸入端與光敏器相連接，所述AD采樣電路的輸出端做為信號采集板的輸出端與控制器相連接。

本實用新型的有益效果是：本實用新型的實時熒光定量裝置，在光源輸入處設置有濾光片，在光敏器采集熒光信號前也設置有濾光片，大大提高熒光信號采集的準確性，并將待測試樣品放置在可以恒溫的加熱制冷器具內，進行熒光提取，將提取信號無線發送給遠程終端進行定量分析，結構簡單，容易實現，具有良好的應用前景。

附圖說明

圖1是本實用新型的實時熒光定量裝置的結構示意圖。

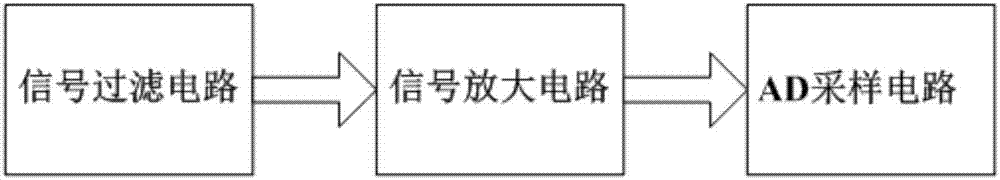

圖2是本實用新型的信號采集板信號采集板的系統框圖。

附圖中標記的含義如下：

1：光源；2：第一濾光片；3：第一準直器；4：第一光導器；5：第一光開關陣列；6：加熱制冷器具；7：第二光開關陣列；8：第二光導器；9：第二準直器；10：第二濾光片；11：光敏器；12：信號采集板；13：控制器；14：遠程終端；15：H橋驅動電路板；16：溫度傳感器；17：蓋板。

具體實施方式

下面將結合說明書附圖，對本實用新型作進一步的說明。

如圖1所示，本實用新型的實時熒光定量裝置，包括光源1、第一濾光片2、第一準直器3、第一光導器4、第一光開關陣列5、加熱制冷器具6、第二光開關陣列7、第二光導器8、第二準直器9、第二濾光片10、光敏器11、信號采集板12、控制器13和遠程終端14，

所述光源1依次通過第一濾光片2、第一準直器3、第一光導器4、輸入到第一光開關陣列5，在光源增加了第一濾光片2，能夠過濾光源1中的其他雜光，提高輸入光源的性能，所述加熱制冷器具6水平設置在第一光開關陣列5的輸出光路上，所述加熱制冷器具6內等間隔放置有若干個待測試樣品，加熱制冷器具6內設置有兩排待測試樣品放置孔，各排待測試樣品放置孔設置有等間隔分布的放置孔，可同時測試多個相同類型的待測試樣品，加熱制冷器具6的正下方的熒光信號輸出光路輸入到第二光開關陣列7，所述第二光開關陣列7的輸出光路依次通過第二光導器8、第二準直器9、第二濾光片10與光敏器11相連接，這里的光束經過待測試樣品輸出的熒光信號，也通過第二濾光片10，能夠過濾出其他干擾光，保證熒光辛苦的可靠性，光敏器11通過信號采集板12與控制器13相連接，所述控制器13通過無線通訊模塊與遠程終端14實現遠程通信，無線通訊模塊為無線wifi通訊模塊或者無線GPRS通訊模塊，無需布線，信號傳輸方便。

所述控制器13還通過H橋驅動電路板15與加熱制冷器具6的控制端相連接，所述加熱制冷器具6上設置有溫度傳感器16，所述溫度傳感器16與控制器13相連接，所述溫度傳感器16為PT100鉑電阻傳感器，所述PT100鉑電阻傳感器嵌入在加熱制冷器具6的側壁上，控制器13能夠根據PT100鉑電阻傳感器反饋的溫度信號，控制H橋驅動電路板15的開啟或關閉，以便實現加熱制冷器具6的恒溫。

所述加熱制冷器具6上設置有蓋板17，能夠保護加熱制冷器具6內部的待測試樣品。

如圖2所示，所述信號采集板12包括依次連接的信號過濾電路、信號放大電路、AD采樣電路，所述信號過濾電路的輸入端做為信號采集板12的輸入端與光敏器11相連接，所述AD采樣電路的輸出端做為信號采集板12的輸出端與控制器13相連接，能夠大大提高光敏器11采集信號的準確性。

綜上所述，本實用新型的實時熒光定量裝置，在光源輸入處設置有濾光片，在光敏器采集熒光信號前也設置有濾光片，大大提高熒光信號采集的準確性，并將待測試樣品放置在可以恒溫的加熱制冷器具內，進行熒光提取，將提取信號無線發送給遠程終端進行定量分析，結構簡單，容易實現，具有良好的應用前景。

以上顯示和描述了本實用新型的基本原理、主要特征及優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
