本發明涉及磁體板、分離裝置以及使用磁體板的自動分注機。

背景技術：

1、存在一種利用磁體的磁力對收容于孔板的試樣進行分離的磁體板。在設于孔板的多個孔所收容的試樣中包含磁珠。在磁體的磁力的作用下將磁珠聚集于所期望的位置，由此利用磁體板將試樣分離。在使用磁體板的自動分注機中，使用吸頭來抽吸在孔內分離出的試樣，由此進行分注處理。

2、在磁體板中，有一種將磁珠聚集于孔的側面的類型。在magnastand、[online]、[令和5年9月28日檢索]、互聯網＜url：https：//n-genetics.com/products/detail/fg-ssmag96/＞中，公開了96孔板用的磁體板。

技術實現思路

1、發明要解決的問題

2、對于將磁珠聚集于孔的側面的類型的磁體板而言，在所有的孔中，磁珠聚集于孔的單側的側面的一處。因此，具有易于進行避開磁珠而抽吸提取對象的操作的優點。在該類型的磁體板中，多個磁體與配置成矩陣狀的多個孔以一對一的關系配置成矩陣狀。因此，與某個孔對應地配置的磁體會配置在距相鄰的其他孔也較近的位置。因此，若孔與磁體的位置關系稍微偏離，則磁體會對相鄰的其他孔也產生磁力的影響。這樣的狀態會妨礙在孔內將磁珠聚集于單側的一處的情況。因此，在這種類型的磁體板中，為了提高試樣的分離精度，需要提高磁體的配置精度。或者，為了降低磁體對相鄰的孔的影響，需要設法使用磁力較弱的磁體等。

3、本發明的目的在于，在磁體板中，降低磁體對相鄰的孔的影響。

4、用于解決問題的方案

5、本發明的一方面的磁體板是載置具有多個孔的孔板并且利用磁力分離試樣的磁體板，該磁體板具備磁體，在載置了孔板時，該磁體與一個或多個孔對應地配置于一個或多個孔的側部。在配置于一個或多個孔的側部的磁體與相鄰于一個或多個孔的其他孔之間配置有磁性體構件。

6、本發明的另一方面的分離裝置具備：孔板，其具有多個孔；以及磁體板，其利用磁力來分離試樣。磁體板具有與一個或多個孔對應地配置于一個或多個孔的側部的磁體，在配置于一個或多個孔的側部的磁體與相鄰于一個或多個孔的其他孔之間配置有磁性體構件。

7、本發明還面向使用上述磁體板的自動分注機。

8、發明的效果

9、根據本發明，在磁體板中，能夠降低磁體對相鄰的孔的影響。

技術特征：

1.一種磁體板，其載置具有多個孔的孔板，利用磁力分離試樣，其中，

2.根據權利要求1所述的磁體板，其中，

3.根據權利要求2所述的磁體板，其中，

4.根據權利要求1所述的磁體板，其中，

5.根據權利要求1所述的磁體板，其中，

6.根據權利要求3所述的磁體板，其中，

7.根據權利要求6所述的磁體板，其中，

8.根據權利要求7所述的磁體板，其中，

9.一種分離裝置，其中，

10.一種自動分注機，其中，

技術總結

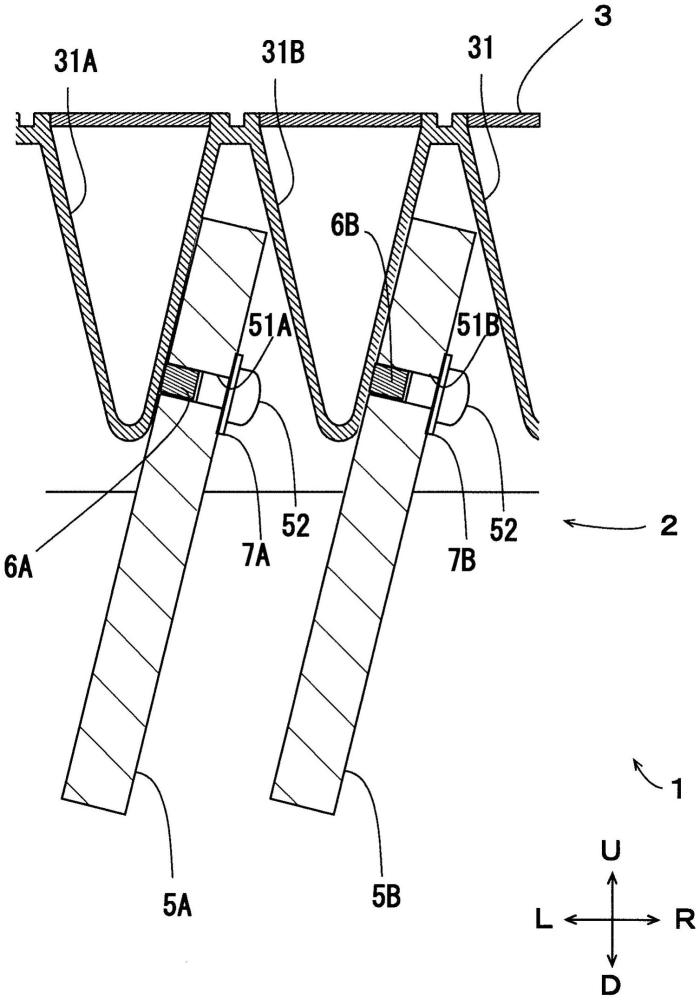

本發明涉及磁體板、分離裝置以及使用磁體板的自動分注機。分離裝置具備磁體板，該磁體板載置具有多個孔的孔板，利用磁力分離試樣，該磁體板具有與各孔對應地配置于各孔的側部的磁體。與一個孔對應地在一個孔的側部設有一個磁體，在一個磁體與相鄰于一個孔的其他孔之間配置有磁性體構件(7A)。

技術研發人員：宮木孝輔
受保護的技術使用者：株式會社島津制作所
技術研發日：
技術公布日：2025/4/24
