本申請涉及高分子材料，特別是涉及一種尼龍彈性體及其制備方法、尼龍制品。

背景技術：

1、尼龍彈性體是由尼龍與聚醚通過酰胺鍵或酯鍵連接而成，其加工溫度是以尼龍段的熔融溫度和熔程為準。在尼龍彈性體中，由于尼龍分子鏈變短以及聚醚段的影響，會使得尼龍的結晶能力被抑制，從而使得尼龍彈性體的熔融溫度低于常規(guī)尼龍，使之在溫度相對較低的情況下具有廣泛的應用前景。

2、由于部分化學添加劑對于溫度較為敏感，超過一定溫度后將不能進行有效的注塑及擠出，例如某些化學發(fā)泡劑與尼龍彈性體共混擠出的溫度不能大于160℃；因此，尼龍彈性體的熔融溫度也不宜過高。降低尼龍與聚醚的分子量能夠降低尼龍彈性體的熔融溫度，但同時也會影響尼龍段的結晶完整性和均勻性、增加熔程，從而使得尼龍彈性體無法滿足低溫加工的需求。

3、因此，傳統(tǒng)的尼龍彈性體仍需進一步改進。

技術實現思路

1、基于此，本申請一個或多個實施例提供了一種熔融溫度低、熔程短的尼龍彈性體及其制備方法、尼龍制品。

2、根據本申請第一方面，提供了一種尼龍彈性體，按質量份數計，包括如下制備原料：35份~65份尼龍材料，35份~65份聚醚和0.1份~0.5份催化劑；

3、其中，所述聚醚的數均分子量為250~1000；所述尼龍材料的制備原料包括第一二元酸、第二二元酸和二元胺，所述第一二元酸中碳原子數為a，所述第二二元酸中碳原子數為b，且滿足a-b=2。

4、在其中一些實施例中，所述第一二元酸包括辛二酸、癸二酸和十二碳二元酸中的一種或多種；和/或，

5、所述第二二元酸包括己二酸、辛二酸和癸二酸中的一種或多種。

6、在其中一些實施例中，所述第一二元酸和所述第二二元酸的摩爾比為（55~75）：（25~45）。

7、在其中一些實施例中，所述二元胺包括己二胺、癸二胺和十二碳二元胺中的一種或多種。

8、在其中一些實施例中，所述尼龍材料為無規(guī)則共聚物。

9、在其中一些實施例中，所述聚醚包括聚四氫呋喃二醇和聚四氫呋喃二胺中的一種或多種。

10、在其中一些實施例中，所述催化劑包括正丁醇鋯和亞磷酸中的一種或多種。

11、根據本申請第二方面，提供了一種尼龍彈性體的制備方法，包括如下步驟：

12、提供上述的尼龍彈性體的制備原料，混合，于250℃~260℃、真空條件下反應2h~4h。

13、在其中一些實施例中，所述真空條件的壓力為5kpa以下。

14、根據本申請第三方面，提供了一種尼龍制品，包括上述的尼龍彈性體。

15、與傳統(tǒng)技術相比，本申請具有如下有益效果：

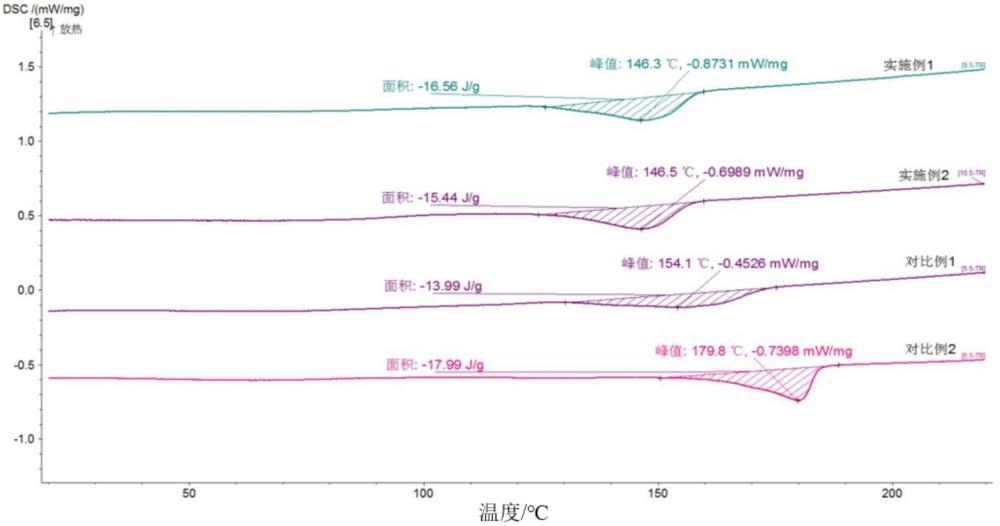

16、本申請通過對數均分子量較低的尼龍材料和聚醚進行合理配比，從而降低聚合得到的尼龍彈性體的熔融溫度；同時，采用兩種碳原子數相差2的二元酸與二元胺聚合得到尼龍材料，能夠提高尼龍段的結晶均勻性和完整性，從而縮短尼龍彈性體的熔程。本申請的尼龍彈性體能夠在低溫下與溫度敏感的化學添加劑熔融共混，拓寬了尼龍彈性體的應用范圍。

17、此外，本申請通過升溫、泄壓和抽真空即可直接制得尼龍彈性體，具有制備工藝簡單、聚合效率較高、制備成本較低等優(yōu)點。

技術特征：

1.一種尼龍彈性體，其特征在于，按質量份數計，包括如下制備原料：35份~65份尼龍材料，35份~65份聚醚和0.1份~0.5份催化劑；

2.根據權利要求1所述的尼龍彈性體，其特征在于，所述第一二元酸包括辛二酸、癸二酸和十二碳二元酸中的一種或多種；和/或，

3.根據權利要求1所述的尼龍彈性體，其特征在于，所述第一二元酸和所述第二二元酸的摩爾比為（55~75）：（25~45）。

4.根據權利要求1~3任一項所述的尼龍彈性體，其特征在于，所述二元胺包括己二胺、癸二胺和十二碳二元胺中的一種或多種。

5.根據權利要求1~3任一項所述的尼龍彈性體，其特征在于，所述尼龍材料為無規(guī)則共聚物。

6.根據權利要求1~3任一項所述的尼龍彈性體，其特征在于，所述聚醚包括聚四氫呋喃二醇和聚四氫呋喃二胺中的一種或多種。

7.根據權利要求1~3任一項所述的尼龍彈性體，其特征在于，所述催化劑包括正丁醇鋯和亞磷酸中的一種或多種。

8.一種尼龍彈性體的制備方法，其特征在于，包括如下步驟：

9.根據權利要求8所述的尼龍彈性體的制備方法，其特征在于，所述真空條件的壓力為5kpa以下。

10.一種尼龍制品，其特征在于，包括權利要求1~7任一項所述的尼龍彈性體。

技術總結
本申請?zhí)峁┝艘环N尼龍彈性體及其制備方法、尼龍制品。按質量份數計，所述尼龍彈性體包括如下制備原料：35份~65份尼龍材料，35份~65份聚醚和0.1份~0.5份催化劑；其中，所述聚醚的數均分子量為250~1000；所述尼龍材料的制備原料包括第一二元酸、第二二元酸和二元胺，所述第一二元酸中碳原子數為a，所述第二二元酸中碳原子數為b，且滿足a?b=2。本申請通過對數均分子量較低的尼龍材料和聚醚進行合理配比，從而降低聚合得到的尼龍彈性體的熔融溫度；同時，采用兩種碳原子數相差2的二元酸與二元胺聚合得到尼龍材料，能夠提高尼龍段的結晶均勻性和完整性，從而縮短尼龍彈性體的熔程。

技術研發(fā)人員：李士闖,劉則安,邱軍,王子明,陳智偉
受保護的技術使用者：深圳市沃特新材料股份有限公司
技術研發(fā)日：
技術公布日：2025/4/24
