本發明涉及白酒釀造設備，具體為一種具備預熱功能的風冷器。

背景技術：

1、近年來，隨著白酒消費量的不斷增長，對白酒品質的要求也越來越高。在白酒釀造過程中，白酒蒸餾后需對酒體進行冷凝，為確保釀造酒體的品質，蒸餾冷凝溫度需保持在35-45℃的范圍。

2、白酒釀造工藝中“掐頭去尾”，“掐頭”是指去掉頭酒，頭酒是指釀酒時最先生產出的一部分酒。其中一個因素就是，釀酒的起初階段，設備運行溫度不穩定，導致釀造酒水的品質不好。

3、現有的白酒冷凝器包括風冷式冷凝器，其冷卻效果受環境溫度和濕度的影響較大，在冬季氣溫環境下，釀酒的起初階段設備溫度很低，遠達不到冷凝的最佳溫度，會造成頭酒過多，浪費量大。因此，亟待設計一種具備預熱功能的風冷器，使其能夠在冬季環境下高效的預熱釀酒冷凝設備，保持釀酒生產的最佳運行溫度。提高釀酒生產的品質和效率。

技術實現思路

1、本發明的目的在于克服上述背景技術困難，提供一種具備預熱功能的風冷器，使其能夠在冬季環境下高效的進行預熱，保持釀酒生產的最佳運行溫度。提高釀酒生產的品質和效率。

2、為達到上述目的，本發明采用的技術方案為：一種具備預熱功能的風冷器，包括外殼和底座，所述底座上設有水盤，所述水盤的中心開設有進氣口，所述水盤中等間距鋪設有翅片管，所述水盤內還設有預熱裝置，所述預熱裝置包括換熱管，所述換熱管連接有蒸汽管，所述蒸汽管上設有蒸汽分接頭，所述蒸汽分接頭上設有3-5根蒸汽分接管，并使蒸汽分接管與換熱管中部連接。

3、進一步，所述換熱管內設有換熱絲網，換熱管的底部設有蒸汽出氣孔。

4、進一步，所述蒸汽出氣孔設置于換熱管靠近翅片管的位置，蒸汽出氣孔的方向偏向翅片管設置。

5、進一步，所述換熱絲網由金屬絲交織形成，使其內部具有交錯設置的空隙。

6、進一步，所述換熱管的內側頂部設有隔管，隔管側壁上有設有氣孔或間隙；隔管隔開換熱絲網，保持換熱管頂部的蒸汽通道。

7、進一步，所述進氣口的頂端還設有環形欄板，所述環形欄板上開設有多個導流槽。

8、進一步，所述環形欄板的高度5-8cm，所述導流槽的高度為2-3cm，且導流槽遠離換熱管的出氣孔位置設置。

9、進一步，所述換熱管在水盤中靠近進氣口外壁的底部呈環形或弧形設置。

10、本發明提供的一種具備預熱功能的風冷器，具有以下有益效果：

11、本發明通過對水冷器的預熱結構改進，可顯著提高設備預熱效率，使設備在冬季環境下也保持運行在最佳溫度條件，釀造的白酒品質更穩定，減少頭酒的浪費量，提升釀酒產量。

技術特征：

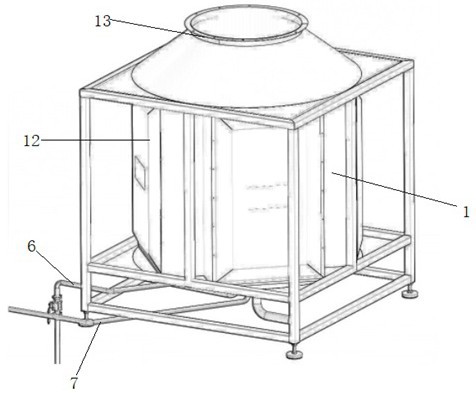

1.一種具備預熱功能的風冷器，包括外殼（1）和底座（2），所述底座（2）上設有水盤（4），其特征在于：所述水盤（4）的中心開設有進氣口（20），所述水盤（4）中等間距鋪設有翅片管（3），所述水盤（4）內還設有預熱裝置，所述預熱裝置包括換熱管（8），所述換熱管（8）連接有蒸汽管（7），所述蒸汽管（7）上設有蒸汽分接頭（16），所述蒸汽分接頭（16）上設有3-5根蒸汽分接管（17），并使蒸汽分接管（17）與換熱管（8）中部連接。

2.根據權利要求1所述的具備預熱功能的風冷器，其特征在于：所述換熱管（8）內設有換熱絲網（9），換熱管（8）的底部設有蒸汽出氣孔。

3.根據權利要求2所述的具備預熱功能的風冷器，其特征在于：所述蒸汽出氣孔設置于換熱管（8）靠近翅片管（3）的位置，蒸汽出氣孔的方向偏向翅片管（3）設置。

4.根據權利要求2所述的具備預熱功能的風冷器，其特征在于：所述換熱絲網（9）由金屬絲交織形成，使其內部具有交錯設置的空隙。

5.根據權利要求2所述的具備預熱功能的風冷器，其特征在于：所述換熱管（8）的內側頂部設有隔管（14），隔管（14）側壁上有設有氣孔或間隙；隔管（14）隔開換熱絲網（9），保持換熱管（8）頂部的蒸汽通道。

6.根據權利要求1所述的具備預熱功能的風冷器，其特征在于：所述進氣口（20）的頂端還設有環形欄板（18），所述環形欄板（18）上開設有多個導流槽（19）。

7.根據權利要求3所述的具備預熱功能的風冷器，其特征在于：所述環形欄板（18）的高度5-8cm，所述導流槽（19）的高度為2-3cm，且導流槽（19）遠離換熱管（8）的出氣孔位置設置。

8.根據權利要求1所述的具備預熱功能的風冷器，其特征在于：所述換熱管（8）在水盤（4）中靠近進氣口（20）外壁的底部呈環形或弧形設置。

技術總結
本發明公開了一種具備預熱功能的風冷器，屬于白酒釀造設備技術領域，包括外殼和底座，所述底座上設有水盤，所述水盤的中心開設有進氣口，所述水盤中等間距鋪設有翅片管，所述水盤內還設有預熱裝置，所述預熱裝置包括換熱管，所述換熱管連接有蒸汽管，所述蒸汽管上設有蒸汽分接頭，所述蒸汽分接頭上設有3?5根蒸汽分接管，并使蒸汽分接管與換熱管連接。從而有效解決了現有釀酒冷凝器在冬季環境下的預熱問題，使設備運行在最佳狀態，釀造的白酒質量更好，產量更高。

技術研發人員：林波,趙萬均
受保護的技術使用者：貴州永勝金屬設備有限公司
技術研發日：
技術公布日：2025/4/24
