本發明涉及快遞運輸技術領域，具體是一種具有機械制冷功能的快遞車。

背景技術：

電子商務的風靡帶動了物流行業的快速發展，其中，快遞車屬于最為常見的一種物流運輸工具，在實際實現時，快遞員駕駛裝載有貨品的快遞車，將貨品安全送達用戶的住所。

由于現有的快遞車結構功能過于單一，使用不便，不具有制冷功能，當貨品種存在冷飲或者蔬菜這類需要冷藏的商品時，很可能在運輸途中融解或變質。因此現有的快遞車無法對需要冷藏的物件進行運輸，其安全可靠性較差。

技術實現要素：

本發明的目的在于提供一種具有機械制冷功能的快遞車，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種具有機械制冷功能的快遞車，包括快遞車本體，所述快遞車本體設有駕駛室和車廂，所述車廂后側設有開口區，開口區上配合設有車門，所述駕駛室的頂部還設有廣告牌，所述車廂的前后兩側均設有電子廣告屏，所述車廂的內部設有橫隔板，所述橫隔板的上側空間為制冷室，橫隔板的下側空間為儲藏室，所述車廂的頂部還設有空氣壓縮機，空氣壓縮機通過進風管連接渦流器組中多個渦流管件的進氣端，渦流器組設于制冷室內，所述渦流器組中多個渦流管件的冷氣出氣端連接所述四通電磁換向閥的第一管口，所述渦流器組中多個渦流管件的熱氣出氣端連接所述四通電磁換向閥的第二管口，四通電磁換向閥的第三管口連接排氣管，且排氣管從車廂的頂部穿出與外界連通，四通電磁換向閥的第四管口連接所述空氣放大器的進氣端，所述空氣放大器的出氣端與儲藏室連通。

作為優選，所述車廂采用保溫材料制成，且車廂為長方體形狀。

作為優選，所述橫隔板位于開口區的上端所處水平面的上側。

作為優選，所述渦流管件設有至少三個。

與現有技術相比，本發明的有益效果是：通過廣告牌和電子廣告屏的設置具有較好的推廣功能，提升快遞車的資源利用率，利用空氣對流與外界進行熱量交換，室外空氣通過進風管進入，釋放出冷氣，降低儲藏室內氣溫，無需用電、氟利昂或化學冷媒，僅用壓縮空氣即可，維護方便，成本低，制冷不會產生任何廢棄物，無火花閃電危險、沒有無限射頻干擾，利于推廣應用。

附圖說明

圖1為本發明的結構示意圖。

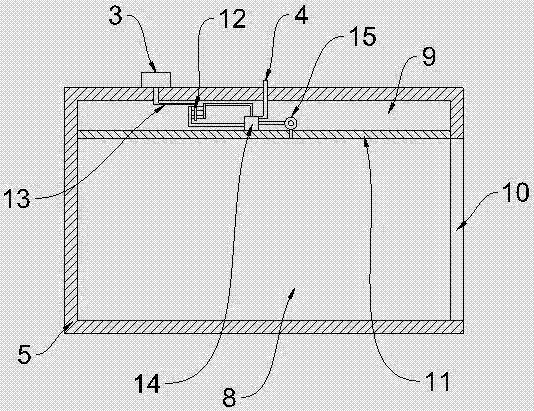

圖2為本發明中車廂的內部結構示意圖。

圖中：1-駕駛室，2-廣告牌，3-空氣壓縮機，4-排氣管，5-車廂，6-車門，7-電子廣告屏，8-儲藏室，9-制冷室，10-開口區，11-橫隔板，12-渦流器組，13-進風管，14-四通電磁換向閥，15-空氣放大器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1～2，本發明實施例中，一種具有機械制冷功能的快遞車，包括快遞車本體，所述快遞車本體設有駕駛室1和車廂5，所述車廂5采用保溫材料制成，且車廂5為長方體形狀，所述車廂5后側設有開口區10，開口區10上配合設有車門6，物件可通過車門6裝入和卸下，將貨物放置于車廂5內，能避免貨物受惡劣天氣影響，如雨水天氣，以減少貨物受到外界損傷，所述駕駛室1的頂部還設有廣告牌2，通過廣告牌2可進行廣告宣傳，便于提升快遞公司的知名度，所述車廂5的前后兩側均設有電子廣告屏7，通過電子廣告屏7可進行電子廣告宣傳，進一步提升快遞公司的知名度。

所述車廂5的內部設有橫隔板11，且橫隔板11位于開口區10的上端所處水平面的上側，所述橫隔板11的上側空間為制冷室9，橫隔板11的下側空間為儲藏室8，通過儲藏室8同于儲放快遞物件，通過制冷室9用于對儲藏室8進行機械制冷。

所述車廂5的頂部還設有空氣壓縮機3，空氣壓縮機3通過進風管13連接渦流器組12中多個渦流管件的進氣端，所述渦流管件設有至少三個，渦流器組12設于制冷室9內，所述渦流器組12中多個渦流管件的冷氣出氣端連接所述四通電磁換向閥14的第一管口，所述渦流器組12中多個渦流管件的熱氣出氣端連接所述四通電磁換向閥14的第二管口，四通電磁換向閥14的第三管口連接排氣管4，且排氣管4從車廂5的頂部穿出與外界連通，用于排出不用的氣體，四通電磁換向閥14的第四管口連接所述空氣放大器15的進氣端，所述空氣放大器15的出氣端與儲藏室8連通，壓縮空氣從進風管13進入，然后進入渦流管件，通過渦流管件發生能量轉換，從兩端分離出高壓熱氣流和高壓冷氣流，這兩股氣流連接到一個四通電磁換向閥14，四通電磁換向閥14可根據需要切換出口管道，當需要冷氣時，將冷氣切通到使用空間內，熱氣切通到使用空間外面，當需要熱氣時，將熱氣切通到使用空間內，冷氣切通到使用空間外面，切換到使用空間外的氣體通過排氣管4排出，切換到使用空間內的氣體通過空氣放大器15的出氣端吹排到儲藏室8內。

本發明機械制冷裝置主要利用空氣對流與外界進行熱量交換，室外空氣通過進風管13進入，釋放出冷氣，降低儲藏室8內氣溫，無需用電、氟利昂或化學冷媒，僅用壓縮空氣即可，維護方便，成本低，制冷不會產生任何廢棄物，無火花閃電危險、沒有無限射頻干擾。

以上的僅是本發明的優選實施方式，應當指出，對于本領域的技術人員來說，在不脫離本發明構思的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。

技術特征：

技術總結
本發明公開了一種具有機械制冷功能的快遞車，包括快遞車本體，所述快遞車本體設有駕駛室和車廂，車廂的內部設有橫隔板，橫隔板的上側空間為制冷室，橫隔板的下側空間為儲藏室，車廂的頂部還設有空氣壓縮機，空氣壓縮機通過進風管連接渦流器組中多個渦流管件的進氣端，渦流器組中多個渦流管件的冷氣出氣端連接所述四通電磁換向閥的第一管口，渦流器組中多個渦流管件的熱氣出氣端連接所述四通電磁換向閥的第二管口，四通電磁換向閥的第三管口連接排氣管，四通電磁換向閥的第四管口連接所述空氣放大器的進氣端，空氣放大器的出氣端與儲藏室連通。本發明具有較好的宣傳推廣功能，同時制冷效果好，環保無污染。

技術研發人員：馬凱敏
受保護的技術使用者：托普瑞德（無錫）設計顧問有限公司
技術研發日：2016.12.14
技術公布日：2017.07.18
