本發明涉及彩膜加工設備技術領域，具體為一種聚酯處理劑輸送系統。

背景技術：

高光膜是指光澤度在100以上的薄膜復合產品，通常包括聚酯膜（PET膜）、表面處理劑、油墨、黏合劑、PVC膜等幾個部分，經高科技生產設備將各部分復合所得到的。高光膜彩膜可以與鋁板、鋼板、坡璃復合，主要用于家電、家裝市場，市場前景廣闊；彩膜與鋁板復合，制作成鋁合金彩板；彩膜與鋼板復合用于家電面板，簡稱VCM；彩膜與坡璃復合，簡稱彩膜坡璃面板；高光膜作為表面材料存在，意義重大。

目前，中國的家電產量位居世界第一位，家電面板現在呈現三足鼎立的態勢，原始噴涂面板占15%、VCM面板占25%，彩膜坡璃面板60%；我國家電面板市場出現現況為，一方面傳統面板市場競爭異常激烈，進入微利時代；另一方面，新型表面材料創新不足，高附加值的產品主要依賴進口，成本居高不下；隨著國家目前環保戰略實施，傳統噴涂工藝日益被淘汰，VCM和彩膜坡璃面板呈逐年上升趨勢，主要用于白色家電的冰箱和洗衣機，橫向正在向小家電、空調外掛及液晶電視后蓋等產品延伸；縱向附加價值更高的復合材料不斷開發出來，形成越來越多的應用于不同領域、滿足不同消費需求的復合材料系列。在聚酯膜的生產過程中，需要相應的處理劑對其進行處理，從而保證其性質的不變性以及優越性。

技術實現要素：

本發明的目的在于提供一種聚酯處理劑輸送系統，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種聚酯處理劑輸送系統，包括機動車輛和儲罐，所述機動車輛上安裝有抽液泵，所述抽液泵的左端固定有排出管，所述排出管上設有電磁閥，所述排出管四周設有第二保溫層，所述抽液泵的右端固定有導入管，所述導入管的四周設有第三保溫層，所述儲罐固定在機動車輛的右端，所述儲罐的外壁上設有第一保溫層，所述儲罐的上表面開設有圓孔，所述儲罐的上表面焊接有法蘭，所述法蘭位于圓孔上，所述儲罐內側壁上設有加熱器，所述儲罐內側的底部安裝有溫度監測器，所述儲罐內部的右側壁下方安裝有過濾器，所述儲罐的外側壁上固定有控制器，所述控制器上安裝有溫度顯示屏，所述控制器上設有操作界面。

優選的，所述法蘭的底部尺寸與圓孔的尺寸相同。

優選的，所述溫度監測器與控制器電性連接。

優選的，所述過濾器與排出管的左端出口相對應，且過濾器的尺寸大于排出管的左端口徑。

優選的，所述控制器與加熱器和抽液泵電性連接。

優選的，所述排出管采用鋼鐵材質制成。

優選的，所述導入管采用橡膠材質制成的軟管。

與現有技術相比，本發明的有益效果是：此聚酯處理劑輸送設備，通過保溫層和加熱器以及對控制器的操作，保證儲罐內的溫度的恒定，從而不會因為溫度的過高或者過底導致處理劑發生一系列的物理變化，而過濾器，對處理劑進行過濾處理，保證了處理劑的純凈以及避免對抽液泵造成阻塞從而造成損害而影響工作的持續。

附圖說明

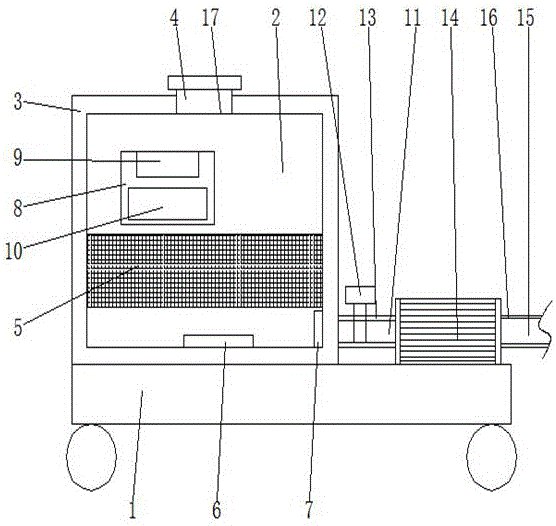

圖1為本發明整體結構示意圖；

圖2為本發明的俯視結構示意圖。

圖中：1-機動車輛；2-儲罐；3-第一保溫層；4-法蘭；5-加熱器；6-溫度監測器；7-過濾器；8-控制器；9-溫度顯示屏；10-操作界面；11-排出管；12-電磁閥；13-第二保溫層；14-抽液泵；15-導入管；16-第三保溫層；17-圓孔。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種聚酯處理劑輸送系統，包括機動車輛1和儲罐2，所述機動車輛1上安裝有抽液泵14，所述抽液泵14的左端固定有排出管11，所述排出管11上設有電磁閥12，所述排出管11四周設有第二保溫層13，所述抽液泵14的右端固定有導入管15，所述導入管15的四周設有第三保溫層16，所述儲罐2固定在機動車輛1的右端，所述儲罐2的外壁上設有第一保溫層3，所述儲罐2的上表面開設有圓孔17，所述儲罐2的上表面焊接有法蘭4，所述法蘭4位于圓孔17上，所述儲罐2內側壁上設有加熱器5，所述儲罐2內側的底部安裝有溫度監測器6，所述儲罐2內部的右側壁下方安裝有過濾器7，所述儲罐2的外側壁上固定有控制器8，所述控制器8上安裝有溫度顯示屏9，所述控制器8上設有操作界面10，所述法蘭4的底部尺寸與圓孔17的尺寸相同，所述溫度監測器6與控制器8電性連接，所述過濾器7與排出管11的左端出口相對應，且過濾器7的尺寸大于排出管11的左端口徑，所述控制器8與加熱器5和抽液泵14電性連接，所述排出管11采用鋼鐵材質制成，所述導入管15采用橡膠材質制成的軟管。

工作原理：使用時，通過控制器8操縱加熱器5進行加熱，溫度監測器6對加熱過程中的處理劑進行監測，溫度顯示屏9則會實時顯示出溫度，當溫度達到要求范圍時，即停止加熱，避免溫度過高使得處理劑揮發，第一保溫層3對加熱后的處理劑保溫，當需要使用處理劑時，通過機動車輛1停放在指定的位置，將導入管15連接到相應的接口處，打開電磁閥12，開啟抽液14，過濾器7對導出的處理劑進行過濾處理，排出管11和導入管15的四周分別設有第二保溫層13和第三保溫層16，保障了溫度的持續性，從而保證處理劑對聚酯膜的處理。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
