本實用新型屬于空調設備技術領域，尤其是涉及一種可變換風道的空調機組。

背景技術：

目前我國雙層巴士的空調主要采用日本進口產品，國內的該種產品尚不完善，且多數產品為板金拼裝式結構。從總體來說，現有雙層巴士空調的制冷量偏低，蒸發風量偏小，前后送風不均勻；對雙層巴士的上下層蒸發風量分配不能控制，使上下層溫差大，不能滿足中國目前乘車條件下的車輛制冷負荷。而現有技術中的空調的風向都是朝著一個方向，即從一個方向進風或是出風，風向不能夠調節，靈活性差，整體設計還不夠合理。

為了對現有技術進行改進，人們進行了長期的探索，提出了各種各樣的解決方案。例如，中國專利文獻公開了一種雙層巴士專用空調[申請號：CN200920257709.4]，由背置機組、輔蒸發器機組、壓縮機總成、管路系統及電氣控制系統組成；背置機組和輔蒸發器機組分別位于雙層巴士的頂層和底層,且它們均與位于發動機艙內的壓縮機總成相連接；背置機組由主蒸發器機組和冷凝器機組構成；電氣控制系統由位于雙層巴士儀表臺上的控制面板和位于背置機組內的控制單元組成,控制面板與控制單元之間采用CAN總線進行通信。

上述方案雖然在一定程度上解決了現有技術的不足，但是風向都是朝著一個方向，即從一個方向進風或是出風，風向不能夠調節，靈活性差，整體設計還不夠合理。

技術實現要素：

本實用新型的目的是針對上述問題，提供一種設計合理，結構簡單，能夠改變風向的可變換風道的空調機組。

為達到上述目的，本實用新型采用了下列技術方案：本可變換風道的空調機組，包括殼體，所述的殼體內設有分隔支板，所述的分隔支板將殼體內腔分成上腔體和下腔體，所述的上腔體的后端設有若干蒸發器，上腔體的前端設有若干蒸發風機，所述的下腔體的中部設有若干冷凝器，下腔體的前端設有若干冷凝風機，所述的殼體的側壁上開有呈長條形的風口，所述的下腔體的后端設有位于蒸發器下方的儲液干燥器，所述的儲液干燥器通過連通管路與冷凝器相連接，其特征在于，所述的殼體上設有位于風口處的左右導風裝置和上下導風裝置，所述的殼體上設有與能夠驅動左右導風裝置水平移動的水平驅動機構，且當水平驅動機構移動時左右導風裝置的風向改變，所述的殼體上設有能夠驅動上下導風裝置縱向移動的縱向驅動機構，且當縱向驅動機構移動時上下導風裝置的風向改變，所述的左右導風裝置和上下導風裝置共同圍成導向風道。左右導風裝置能夠從水平方向改變風向，上下導風裝置能夠從豎直方向改變風向，二者圍成導向風道，實現多方向風向的改變，靈活性強，整體設計合理。

在上述的可變換風道的空調機組中，所述的左右導風裝置包括水平滑動桿，所述的水平滑動桿上均勻設置有若干左右導風板，相鄰的左右導風板之間形成導風腔。水平滑動桿與殼體滑動連接，通過移動水平滑動桿即可改變風向，操作簡單。

在上述的可變換風道的空調機組中，所述的左右導風板的內側下部與殼體轉動連接，左右導風板的外側下部與水平滑動桿轉動連接，且當水平滑動桿移動時左右導風板的導風方向發生改變。

在上述的可變換風道的空調機組中，所述的上下導風裝置包括縱向滑動桿，所述的縱向滑動桿上均勻設置有若干上下導風板，相鄰的上下導風板之間形成導風腔。縱向滑動桿與殼體滑動連接，通過移動縱向滑動桿即可改變風向，操作簡單。

在上述的可變換風道的空調機組中，所述的上下導風板的內側下部與殼體轉動連接，上下導風板的外側下部與縱向滑動桿轉動連接，且當縱向滑動桿移動時上下導風板的導風方向發生改變。

與現有的技術相比，本可變換風道的空調機組的優點在于：左右導風裝置能夠從水平方向改變風向，上下導風裝置能夠從豎直方向改變風向，二者圍成導向風道，實現多方向風向的改變，靈活性強，整體設計合理。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型提供的結構示意圖。

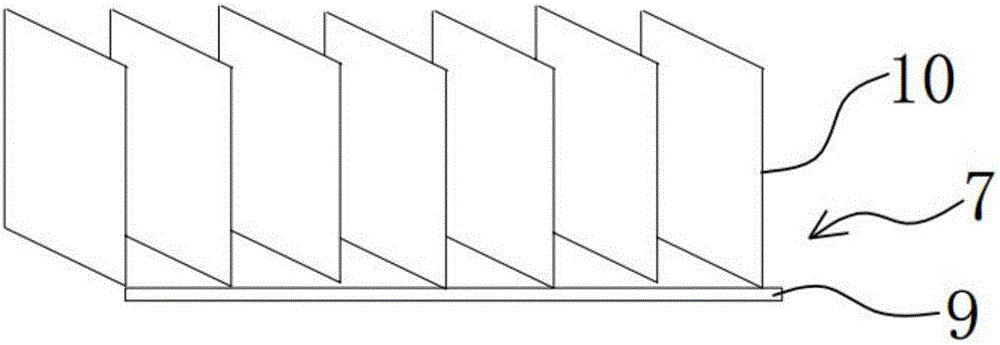

圖2是本實用新型提供的左右導風裝置的結構示意圖。

圖3是本實用新型提供的上下導風裝置的結構示意圖。

圖中，殼體1、蒸發器2、蒸發風機3、冷凝器4、冷凝風機5、儲液干燥器6、左右導風裝置7、上下導風裝置8、水平滑動桿9、左右導風板10、縱向滑動桿11、上下導風板12、縱向滑動桿13。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-3所示，本可變換風道的空調機組包括殼體1，殼體1內設有分隔支板，分隔支板將殼體1內腔分成上腔體和下腔體，上腔體的后端設有若干蒸發器2，上腔體的前端設有若干蒸發風機3，下腔體的中部設有若干冷凝器4，下腔體的前端設有若干冷凝風機5，殼體1的側壁上開有呈長條形的風口，下腔體的后端設有位于蒸發器2下方的儲液干燥器6，儲液干燥器6通過連通管路與冷凝器4相連接，其特征在于，殼體1上設有位于風口處的左右導風裝置7和上下導風裝置8，殼體1上設有與能夠驅動左右導風裝置7水平移動的水平驅動機構，且當水平驅動機構移動時左右導風裝置7的風向改變，殼體1上設有能夠驅動上下導風裝置8縱向移動的縱向驅動機構，且當縱向驅動機構移動時上下導風裝置8的風向改變，左右導風裝置7和上下導風裝置8共同圍成導向風道。左右導風裝置7能夠從水平方向改變風向，上下導風裝置8能夠從豎直方向改變風向，二者圍成導向風道，實現多方向風向的改變，靈活性強，整體設計合理。

其中，左右導風裝置7包括水平滑動桿9，水平滑動桿9上均勻設置有若干左右導風板10，相鄰的左右導風板10之間形成導風腔。左右導風板10的內側下部與殼體1轉動連接，左右導風板10的外側下部與水平滑動桿9轉動連接，且當水平滑動桿9移動時左右導風板10的導風方向發生改變。水平滑動桿9與殼體1滑動連接，通過移動水平滑動桿9即可改變風向，操作簡單。

其中，上下導風裝置8包括縱向滑動桿13，縱向滑動桿13上均勻設置有若干上下導風板12，相鄰的上下導風板12之間形成導風腔。上下導風板12的內側下部與殼體1轉動連接，上下導風板12的外側下部與縱向滑動桿13轉動連接，且當縱向滑動桿13移動時上下導風板12的導風方向發生改變。縱向滑動桿13與殼體1滑動連接，通過移動縱向滑動桿13即可改變風向，操作簡單。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
