本實用新型涉及一種行李架；尤其涉及一種集成行李架。

背景技術：

我國的私家車越來越多，在滿足人們的出行的同時，也激起了人們的旅行愿望。為了在出行時能夠攜帶更多的行李，人們?cè)谄図斏希貏e是SUV車的頂上設計安裝了行李架支架模型。通過拆卸行李支架模型可以方便地滿足行李架市場的各式行李架安裝，讓放置更多行李的要求得以實現。行李架支架模型自身不能運載行李；同時安裝在汽車上的外購行李架，會影響汽車的美觀，在高速行駛時會使風阻增加，增加油耗。但如果不安裝行李架，在行駛途中需要運輸較大的行李，則無法臨時安裝行李架，給旅行造成不便。

文獻CN 102310814 A一種汽車車頂行李架，包括兩側桿、兩橫桿、固定支架、活動支架和壓緊支架，固定支架一端套置并固定于橫桿管腔之中，固定支架的另一端樞接活動支架；活動支架一端通過螺絲套和倆內六角螺絲樞接在固定支架上，活動支架另一端設有與側桿連接的C形槽；螺絲套中部橫穿套體設有逼緊螺孔，壓緊支架上設有通孔，壓緊支架一端套置并固定于橫桿管腔之中，壓緊支架的另一端通過內六角逼緊螺栓穿過通孔旋入螺絲套中部設有的逼緊螺孔中來壓緊側桿。固定支架下部通過一塑料下殼封飾，壓緊支架上部通過一塑料上殼封飾。

上述文獻的行李架，橫桿與側桿相對獨立可以相對調節距離，但是在車頂不放置行李時，設置在側桿之間的橫桿會在汽車行駛的過程中增大汽車阻力，增加耗油量，同時車頂?shù)臋M桿也會影響車頂整體的簡潔和美觀。

技術實現要素：

本實用新型的目的在于解決目前車頂上行李架在未使用的情況下的汽車行駛過程中，風對行李架的阻力大，導致的耗油能量大的問題；以及實現在方便收納橫桿的情況下，保持車頂整體簡潔和美觀。

針對上述問題，本發明提出一種集成行李架，包括沿車頂縱向兩側固定的兩側桿、和與之配合形成四邊形的兩收折橫桿，在兩所述側桿上對應開設有用于收納所述收折橫桿的安裝槽，所述收折橫桿的一端為活動端，一端為連接端，所述活動端轉動連接在一側側桿的安裝槽內，所述連接端可拆卸連接在另一側側桿的安裝槽內，在不使用收折橫桿的情況下，連接端繞活動端轉動收折后，連接端與活動端所在的安裝槽可拆裝連接。

進一步，所述可拆卸連接為螺栓連接或卡接；結構簡單，能采用現有技術中的結構來完成。

進一步，所述可拆裝連接為螺栓連接或卡接；結構簡單，能采用現有技術中的結構來完成。

進一步，還包括支撐墊，所述支撐墊與所述側桿和/或所述收折橫桿通過收折結構連接；在向車頂裝載行李的過程中，支撐墊能防止行李刮傷車頂，實現了有效的保護車頂表面。

進一步，所述支撐墊采用橡膠制成；橡膠材質相對柔軟，與車頂表面的硬度差大，同時橡膠能通過塑性變型來增大支撐墊與車頂之間的接觸面積，減小和避免了應力集中，對車頂?shù)膿p傷小。

進一步，所述支撐墊連接在所述側桿上，在側桿上設有容納腔，所述容納腔用于收納支撐墊；在車頂放置行李時，通過收折結構轉動支撐墊，使之位于車頂面和行李之間；在車頂閑置時，通過收折結構將支撐墊轉置于容納腔中；在未放置行李時，通過容納腔能收納支撐墊，對避免支撐墊影響整體的外觀；在放置行李時，能通過收折結構調整支撐墊、行李、車頂之間的相對布置。

進一步，在所述支撐墊的底部設有吸盤，所述吸盤用于將支撐墊與車頂?shù)倪B接；吸盤能將支撐墊相對固定在車頂上，以保證在裝卸行李的過程中，支撐墊能夠相對固定，不會移動。

進一步，所述支撐墊為四個，四個支撐墊分別通過收折結構連接在兩所述側桿連接的兩端；分布均勻結構簡單，同時方便收納支撐墊。

進一步，還包括彈性綁扎帶，所述彈性綁扎帶的兩端固定連接有掛鉤，在彈性綁扎帶的內部設有限長鋼索，所述限長鋼索的長度大于彈性綁扎帶的自然拉伸綁扎長度；在汽車的行駛速度發生突變時，行李與車頂之間會有相對運動或者相對運動趨勢，在二者之間的相對運動過大時，彈性綁扎帶內部的限長鋼索能對行李進行限位，從而實現在綁扎時利用彈性綁扎帶的塑性變型綁扎，在行李脫離行李架時，利用限長鋼索限位；同時限長鋼索能保護彈性綁扎帶，防止彈性綁扎帶超過其塑性變形的極限。

本實用新型的有益效果是：收折橫桿在不使用的情況下，通過收折結構轉動收折到側桿上，此種結構在使用方便，安裝槽的設置，則無需在車內準備收折橫桿的存儲空間，能在保證車頂結構美觀的情況下，存儲收折橫桿，同時收折橫桿收折后的風阻比收折前的風阻有所減小；同時安裝槽的對應設置能避免雙側側桿強度差較大的情況。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明：

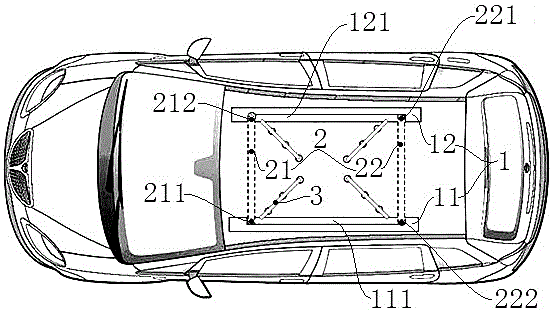

圖1為本實用新型使用結構示意圖；

圖2為本實用新型的整體安裝結構示意圖；

圖3為本實用新型側桿1的結構示意圖；

圖4為圖2中支撐墊3的結構示意圖；

圖5為圖1中彈性綁扎帶4的結構示意圖；

圖中：1-側桿，11-左側桿，111-左側槽，12-右側桿，121-右側槽，13-容納腔；2-收折橫桿，21-前橫桿，211-前活動端、212-前連接端，22-后橫桿，221-后活動端、222-后連接端；3-支撐墊，31-吸盤；4-彈性綁扎帶，41-掛鉤，42-限長鋼索，43-掛孔。

具體實施方式

參見圖1、圖2，本實用新型一種集成行李架，包括沿車頂縱向兩側固定連接有兩側桿1、和連接在兩側桿1之間的兩收折橫桿2，兩側桿1和兩收折橫桿2圍成的四邊形固定在車頂上。兩側桿1包括左側桿11和右側桿12，左側桿11固定連接在汽車向前行駛的左側，右側桿12固定連接在汽車向前行駛的右側；兩收折橫桿2包括前橫桿21和后橫桿22，前橫桿21位于車頭側，后橫桿22位于車尾側。

在左側桿11和右側桿12的內側對稱開設有安裝槽，通過安裝槽來分別收納前橫桿21和后橫桿22。開設在左側桿11上的安裝槽為左側槽111，開設在右側桿12上的安裝槽為右側槽121。前橫桿21的左端為前活動端211，前活動端211轉動連接在左側槽111的前端，前橫桿21的右端為前連接端212，螺栓穿過前連接端212與右側槽121內的螺紋孔配合來固定前連接端212。后橫桿22的右端為后活動端221，后活動端221轉動連接在右側桿12的右側槽121內，后橫桿22的左端為后連接端222，螺栓穿過后連接端222與左側槽111內的螺紋孔配合來固定后連接端222。

上述的前橫桿21和后橫桿22的長短相同，在使用過程中，前橫桿21、后橫桿22、左側桿11和右側桿12之間構成的矩形結構的行李架。當該行李架是正方形時，前橫桿21在收折后可以使用后橫桿22的螺紋孔安裝固定，在后橫桿22在收折后可以使用前橫桿21的螺紋安裝孔安裝固定，以實現螺紋孔的相互切換使用。

參見圖2、圖3、圖4，在兩側桿1之間安放行李的區域內設有四個橡膠制成的支撐墊3，四個支撐墊3分別通過收折結構連接在兩側桿1上，且位于正方形的四個角上，同時兩側桿1上對應開設有四個容納腔13，四個支撐墊3可以通過收折結構分別轉折到對應的容納腔13中，為了防止在支撐墊3在行李安裝區域內相對轉動，在支撐墊3的底部固定連接有吸盤31，吸盤31能將支撐墊3連接在車頂上。收折結構可以是普通的鉸接結構或者其他的轉動結構。

當上述的四個支撐墊3為條形墊時，使用過程中，四個條形墊可以相對呈“X”布置。同時也可以轉動條形墊的位置，使之形成其他的布置形式。

上述支撐墊3的數量也可以不是四個，其支撐墊3的數量與行李架的尺寸有相關，此處側桿1上設置的支撐墊3主要是防止在安裝行李過程中車頂被刮傷，保護車頂。

參見圖5，為了提高行李架上行李的穩定性，還包括彈性綁扎帶4，彈性綁扎帶4的兩端固定連接有掛鉤41，在彈性綁扎帶4的內部設置有限長鋼索42，限長鋼索42的長度大于彈性綁扎帶4的自然拉伸綁扎長度。在使用過程中，利用彈性綁扎帶4的彈性伸長量對行李架上的行李進行綁扎，通過掛鉤41與兩側桿1和兩收折橫桿2連接來固定行李。為了改善掛鉤41與兩側桿1和兩收折橫桿2之間的連接，在兩收折橫桿2和兩側桿1上均開設有掛孔43，掛孔43用于與掛鉤41配合。

在汽車的行駛速度發生突變時，行李會相對車頂運動或者產生相對運動的趨勢，在行李與車頂?shù)南鄬?duì)運動過大時，彈性綁扎帶4內部的限長鋼索42能對行李進行限位。從而實現在綁扎時利用彈性綁扎帶4的塑性變形進行綁扎，在行李脫離相對車頂運動時，利用限長鋼索42對行李進行限位。同時限長鋼索42能保護彈性綁扎帶4，防止彈性綁扎帶4超過其彈性變形的極限。

上述兩收折橫桿2分別轉動連接在不同的側桿1上；當然也是也可以轉動連接在同一側桿1上，兩收折橫桿2在轉動后與另一側桿1連接。上述前連接端212和后連接端222與兩側桿1的可拆卸連接是螺栓連接，同理也可以是其他連接方式，比如卡接，在兩側桿1上分別開設卡槽，轉動的兩收折橫桿2上分別設有與之對應的卡子；亦或者是其他的配合連接結構，通過將配合連接的兩部分分布別設置收收折橫桿2和側桿1上，實現收折橫桿2與側桿1的連接。同理可拆裝連接除了上述的螺栓連接還可以是卡接，亦或者是其他的配合連接結構，通過將配合連接的兩部分分布別設置收折橫桿2和側桿1之間，實現收折橫桿2與側桿1的連接。

上述的支撐墊3為四個，且分別連接兩側桿1上；同理也可以是連接在收折橫桿2上，或者連接收折橫桿2和側桿1上。并通過側桿1上開設有的容納腔13對應收折容納支撐墊3。
