本實用新型涉及汽車領域，特別涉及一種帶集雨系統的房車。

背景技術：

目前，隨著人們生活水平的提高，房車逐漸成為人們工作之余進行休閑旅游、出行的交通工具之一。但現有的房車大多設有多個功能區域，如休息區、娛樂區，衛生間區以及廚房區，在房車內可以進行燒飯等活動，因此在房車上需要有大量的水儲備，現有的房車上大多設有大容量的水箱，在房車停下的時候需要對水箱進行補水，但是對于常在野外跑的房車，經常會遇到不能及時補水的情況，因此如何提高房車內水箱的補水能力顯得尤為必要。

技術實現要素：

為解決上述問題，本實用新型公開了一種帶集雨系統的房車。

為了達到上述目的，本實用新型提供如下技術方案：一種帶集雨系統的房車，包括車頭、車廂，在所述的車廂內設置有駕駛區、會客區、廚房區、衛生間區以及起居區，在所述的車廂的頂部設置有至少兩組的集雨裝置，所述的集雨裝置包括殼體，在所述的殼體內設置有向下傾斜的導流板，所述的導流板最下端形成一個落水口，所述的落水口通過水管連接到沉淀箱中，在所述的落水口處還設置有過濾罩；所述的沉淀箱通過水管分別連接到廚房區儲水箱以及衛生間區水箱，并在水管上設置有電磁閥；在所述的廚房區儲水箱通過凈水器以及管道與廚房區的水管道相連接，所述的衛生間區水箱通過管道與衛生間區的水管道相連接。

作為本實用新型的一種改進，所述的會客區包括車廂左側的雙人座椅以及升降桌。

作為本實用新型的一種改進，所述的廚房區設置在會客區的對面位置，在所述的廚房區內設置有灶臺柜以及水池。

作為本實用新型的一種改進，所述的廚房區儲水箱設置在所述的廚房區的上端。

作為本實用新型的一種改進，在所述的廚房區的后端設置有一個儲物柜，所述的儲物柜由下至上分別設置有冰箱、衣柜以及衛生間區水箱。

作為本實用新型的一種改進，所述的起居室設置在所述車廂的最后端，在所述的起居室內設置有雙人床。

作為本實用新型的一種改進，在所述的沉淀箱上設置有清理口。

作為本實用新型的一種改進，在所述的殼體上設置有一個可移動的蓋板。

作為本實用新型的一種改進，所述的過濾罩為一個可拆卸的結構。

有益效果：

本實用新型提供的一種帶集雨系統的房車，通過設置集雨裝置，能夠將收集雨水進行儲備，同時該收集系統能夠將雨水進行分類處理，一部分通過凈水裝置進行過濾，提供人飲用，另一部分直接經過沉淀等初步處理用作生活用水，進行沖洗馬桶等，節約了水資源，同時也提高了供水的效率。

附圖說明

圖1是本實用新型房車去掉車頂的俯視圖；

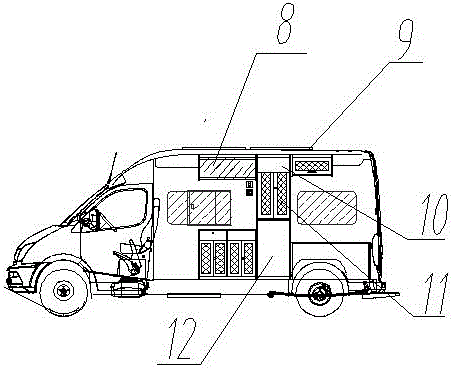

圖2是本實用新型房車的主視圖；

圖3是本實用新型房車的后視圖；

圖4為本實用新型的集雨系統的結構示意圖；

其中各部件為：

1車頭、2灶臺柜、3儲物柜、4雙人床、5衛生間區、6雙人座椅、7升降桌、8廚房區儲水箱、9集雨裝置、10衛生間區水箱、11衣柜、12冰箱、13沉淀箱、14水管、91導流板、92過濾罩。

具體實施方式

以下將結合具體實施例對本實用新型提供的技術方案進行詳細說明，應理解下述具體實施方式僅用于說明本實用新型而不用于限制本實用新型的范圍。

如圖1到圖4所述的一種帶集雨系統的房車，包括車頭1、車廂，在所述的車廂內設置有駕駛區、會客區、廚房區、衛生間區5以及起居區。

在所述的車廂的頂部設置有至少兩組的集雨裝置9，所述的集雨裝置9包括殼體，在所述的殼體內設置有向下傾斜的導流板91，所述的導流板91最下端形成一個落水口，所述的落水口通過水管連接到沉淀箱13中，在所述的落水口處還設置有過濾罩92，通過導流板91進行導流，雨水順著導流板91進入落水口中，并通過過濾罩92過濾掉大的雜物。所述的過濾罩92為一個可拆卸的結構。

所述的沉淀箱13通過水管14分別連接到廚房區儲水箱8以及衛生間區水箱10，并在水管14上設置有電磁閥15；在所述的廚房區儲水箱8通過凈水器以及管道與廚房區的水管道相連接，所述的衛生間區水箱10通過管道與衛生間區的水管道相連接。

所述的會客區包括車廂左側的雙人座椅6以及升降桌7。所述的廚房區設置在會客區的對面位置，在所述的廚房區內設置有灶臺柜2以及水池。

所述的廚房區儲水箱8設置在所述的廚房區的上端。在所述的廚房區的后端設置有一個儲物柜3，所述的儲物柜3由下至上分別設置有冰箱12、衣柜11以及衛生間區水箱10。

所述的起居室設置在所述車廂的最后端，在所述的起居室內設置有雙人床4。

在所述的沉淀箱13上設置有清理口，通過清理口可以定期打開清理口將沉淀箱13中的沉淀物清出，從而保持沉淀箱13中的水清潔。在所述的殼體上設置有一個可移動的蓋板，通過設置可移動的蓋板，在晴天的時候可以將蓋板蓋上，防止集雨裝置9內落入灰塵和雜物。蓋板可以設置成手動或者電動的結構。

本實用新型提供的一種帶集雨系統的房車，通過設置集雨裝置，能夠將收集雨水進行儲備，同時該收集系統能夠將雨水進行分類處理，一部分通過凈水裝置進行過濾，提供人飲用，另一部分直接經過沉淀等初步處理用作生活用水，進行沖洗馬桶等，節約了水資源，同時也提高了供水的效率。

本實用新型方案所公開的技術手段不僅限于上述實施方式所公開的技術手段，還包括由以上技術特征任意組合所組成的技術方案。
