本實用新型涉及一種客車打氣泵的固定單元。

背景技術：
：

現有客車中的用于固定打氣泵的緊固組件結構復雜，在更換或者保養打氣泵時，需要把打氣泵下面螺栓松掉，然后在狹小的側倉里把打氣泵搬下來，不易操作，再次安裝時亦如此。

因此，確有必要對現有技術進行改進以解決現有技術之不足。

技術實現要素：
：

本實用新型是為了解決上述現有技術存在的問題而提供一種客車打氣泵的固定單元。

本實用新型所采用的技術方案有：一種客車打氣泵的固定單元，包括車身連接架、支撐梁、打氣泵托板以及連接構件，兩所述支撐梁相互平行地固定連接在車身連接架的下端，打氣泵托板的兩端分別通過兩連接構件固定于兩支撐梁上；

所述連接構件包括直角連接板、加強板、螺釘、螺母以及墊片，兩加強板相互平行地固定連接在直角連接板的兩側邊之間，兩螺釘分別穿接在直角連接板的兩側邊上，墊片套設于螺釘上，兩螺母螺紋連接在螺釘上；

所述車身連接架包括第一車身連接梁、第二車身連接梁以及第一車身支撐梁，兩所述第一車身連接梁平行設置，兩第二車身連接梁相互平行地垂直連接在兩第一車身連接梁之間，若干第一車身支撐梁傾斜固定連接在兩第一車身連接梁之間。

進一步地，所述打氣泵托板上設有橡膠減震墊。

本實用新型具有如下有益效果：本實用新型結構簡單，穩定性好，便于安裝和拆卸打氣泵。

附圖說明：

圖1為本實用新型主視圖。

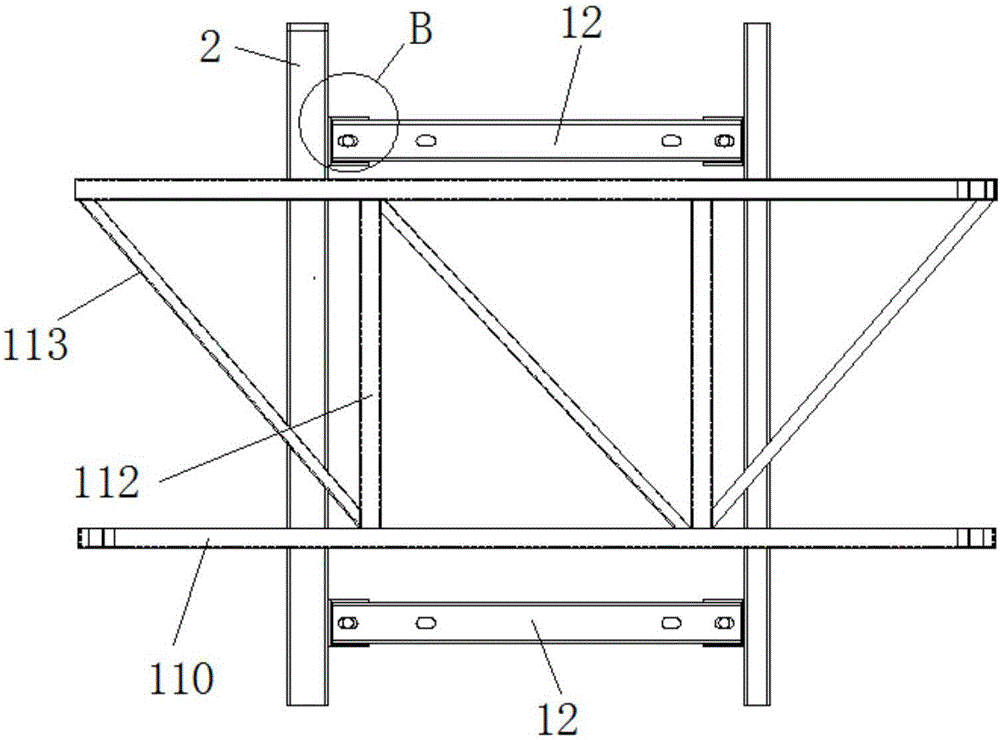

圖2為本實用新型俯視圖。

圖3為本實用新型中連接構件與支撐梁和打氣泵托板之間的連接放大圖。

圖4為圖3的俯視圖。

圖5為本實用新型中連接構件的直角連接板結構圖。

具體實施方式：

下面結合附圖對本實用新型作進一步的說明。

如圖1至圖5所示，本實用新型一種客車打氣泵的固定單元，包括車身連接架11、支撐梁2、打氣泵托板12以及連接構件3，兩支撐梁2相互平行地固定連接在車身連接架11的下端，兩根打氣泵托板12相互平行地置于兩支撐梁2之間，且每根打氣泵托板12的兩端分別通過兩連接構件3固定于兩支撐梁2上。

本實用新型中的連接構件3包括直角連接板31、加強板32、螺釘33、螺母34以及墊片35，兩加強板32相互平行地固定連接在直角連接板31的兩側邊之間，兩螺釘33分別穿接在直角連接板31的兩側邊上，墊片35套設于螺釘33上，兩螺母34螺紋連接在螺釘33上。

本實用新型中的車身連接架11包括第一車身連接梁110、第二車身連接梁112以及第一車身支撐梁113，兩根第一車身連接梁110平行設置，兩根第二車身連接梁112相互平行地垂直連接在兩第一車身連接梁110之間，若干第一車身支撐梁113傾斜固定連接在兩第一車身連接梁110之間。

在打氣泵托板12固定于支撐梁2上時，通過螺釘33和螺母34將支撐梁2和打氣泵托板12分別固定于直角連接板31上。連接構件3中的兩個螺母會形成自鎖，有效的防止車輛顛簸導致螺母松懈。連接構件3中加強板32能夠有效的增加連接構件3的強度。

在打氣泵托板12上設有橡膠減震墊，用于緩解車輛在道路上的顛簸。

安裝客車打氣泵時，先將打氣泵托板12通過螺栓安裝于打氣泵上，然后將連接構件3中的直角連接板31安裝于支撐梁2上，最后將打氣泵托板12安裝于直角連接板31上。拆卸時，只需要松掉螺母，打氣泵就能拆卸下來。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下還可以作出若干改進，這些改進也應視為本實用新型的保護范圍。
