本實用新型涉及汽車用品領域，具體涉及一種防位移汽車紙巾盒。

背景技術：
：

由于生活水平的提高，家用汽車也多了起來，人們不僅對汽車的外型要求越來越高，而且對汽車內部部件的要求也越來越高。可固定汽車紙巾盒就是其中之一，目前市場上出現的汽車紙巾盒大部分沒法把紙巾盒固定，汽車在行駛過程中顛簸，汽車紙巾盒容易滑動、掉落。非常影響車輛駕乘中的行駛安全。

專利號CN 205072764 U提供了一種可固定汽車紙巾盒，該汽車紙巾盒，包括盒體、抽紙孔、盒底、托板、綁帶、鎖扣和四條固定螺絲組成。盒體上表面有抽紙孔，該抽紙孔為橢圓形的孔。抽紙孔與盒體的中空部分相通。盒體的中空部分疊有紙巾，盒體外表面印有圖案，盒體及盒底為塑料材料制成的盒體、盒底。盒體是扣在盒底上，托板上有左右相通的缺口，托板是用四條螺絲固定在盒底上，綁帶的上面有鎖扣，綁帶穿過托板左右相通的缺口，與汽車扶手箱蓋連接通過鎖扣鎖住綁帶，固定在汽車扶手箱上。所述綁帶的上面有鎖扣，綁帶穿過托板左右相通的缺口，與汽車座椅頭枕連接通過鎖扣鎖住綁帶，固定在汽車座椅頭枕上。所述綁帶的上面有鎖扣，綁帶穿過托板左右相通的缺口，與汽車遮陽板連接通過鎖扣鎖住綁帶，固定在汽車遮陽板上。

上述技術方案所述的可固定汽車紙巾盒，其雖然能夠固定在遮陽板或扶手箱上，但其固定方式單一，且容易影響到對遮陽板或扶手箱的使用，因此，需要設計出一種能夠解決以上問題的汽車紙巾盒。

技術實現要素：

本實用新型的目的在于提供一種防位移汽車紙巾盒，以解決現有技術中導致的上述多項缺陷。

一種防位移汽車紙巾盒，包括盒身、盒底和托板，盒身扣在盒底上，所述托板通過螺栓固定設置在盒底內部，托板底部設有蚊香型塑料彈簧，蚊香型塑料彈簧底部連接有塑料插銷，所述盒底下表面與塑料插銷對應的位置設有通孔，塑料插銷穿過通孔與外界相連通，所述盒底左、右兩側分別設有可調節綁帶，可調節綁帶端部連接有魔術貼，所述盒身頂部設有固定環，盒身上設有支架，所述支架上設有磁鐵安裝盒，磁鐵安裝盒內設置有強力磁鐵，支架底部設有掛鉤，所述掛鉤與固定環相連接。

優選的，所述塑料插銷的長度小于托板底面與盒底下表面間的長度。

優選的，所述托板、蚊香型塑料彈簧、塑料插銷一體注塑成型。

優選的，所述可調節綁帶包括彈性帶和設于彈性帶上的調節扣。

優選的，所述盒身頂部設有開口。

本實用新型的優點在于：該種防位移汽車紙巾盒，塑料插銷在蚊香型塑料彈簧的作用下向下突出，當紙巾盒放置的地方，塑料插銷對應的地方是平面，則紙巾盒的重力大于彈簧力，塑料插銷縮進盒底內部，當紙巾盒放置的地方，塑料插銷對應的地方為凹槽或凹孔，由于沒有反作用力，塑料插銷插入凹槽或凹孔，起到固定作用，因此紙巾盒可以固定在汽車后窗臺或后排座椅連接處等有間隙的地方，塑料插銷的設置使其不會發生位移，盒底左、右兩側分別設有可調節綁帶，可調節綁帶端部連接有魔術貼，利用可調節綁帶及魔術貼的配合可將紙巾盒固定在座椅頭枕等處，盒身頂部設有固定環，盒身上設有支架，支架上設有磁鐵安裝盒，磁鐵安裝盒內設置有強力磁鐵，支架底部設有掛鉤，掛鉤與固定環相連接，紙巾盒可在強力磁鐵的作用下穿過汽車頂部的布料層吸附在汽車頂部的金屬上，紙巾盒與支架間通過掛鉤和固定環的配合相連接，方便拆卸，當不需要使用支架時，可將掛鉤拆卸并收納起來，節省空間。

附圖說明

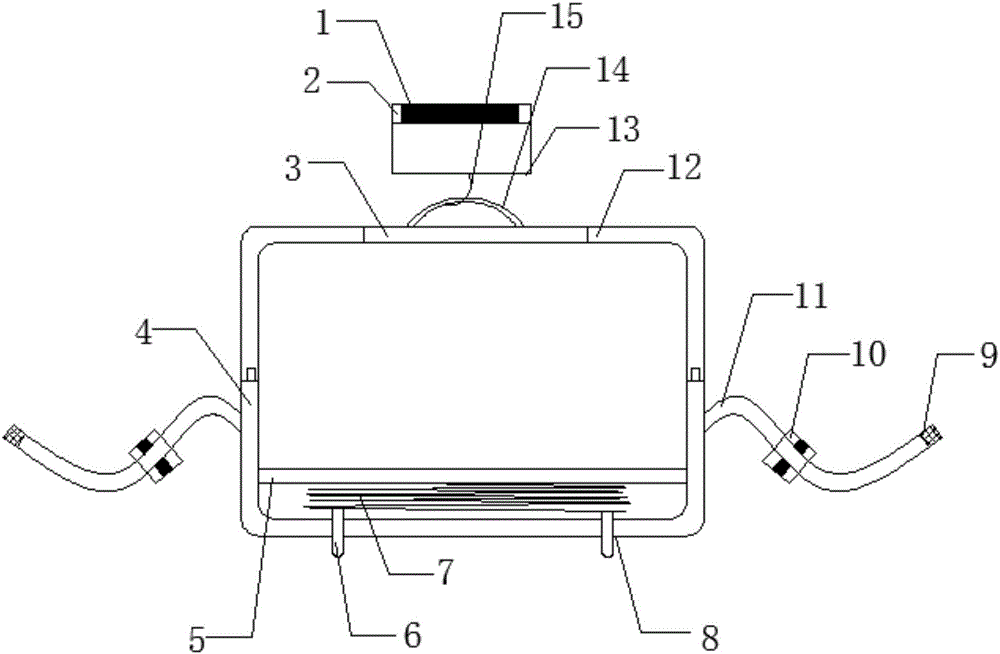

圖1為本實用新型所述的一種防位移汽車紙巾盒的結構示意圖。

圖2為本實用新型所述的盒身的俯視圖。

圖3為本實用新型所述的調節扣的結構示意圖。

其中：1-強力磁鐵，2-磁鐵安裝盒，3-開口，4-盒底，5-托板，6-塑料插銷，7-蚊香型塑料彈簧，8-通孔，9-魔術貼，10-調節扣，11-彈性帶，12-盒身，13-支架，14-固定環，15-掛鉤。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

如圖1-圖3所示，一種防位移汽車紙巾盒，包括盒身12、盒底4和托板5，盒身12扣在盒底4上，所述托板5通過螺栓固定設置在盒底4內部，托板5底部設有蚊香型塑料彈簧7，蚊香型塑料彈簧7底部連接有塑料插銷6，所述盒底4下表面與塑料插銷6對應的位置設有通孔8，塑料插銷6穿過通孔8與外界相連通，塑料插銷6在蚊香型塑料彈簧7的作用下向下突出，當紙巾盒放置的地方，塑料插銷6對應的地方是平面，則紙巾盒的重力大于彈簧力，塑料插銷6縮進盒底4內部，當紙巾盒放置的地方，塑料插銷6對應的地方為凹槽或凹孔，由于沒有反作用力，塑料插銷6穿過通孔8插入凹槽或凹孔，起到固定作用，因此紙巾盒可以固定在汽車后窗臺或后排座椅連接處等有間隙的地方，塑料插銷6的設置使其不會發生位移，所述盒底4左、右兩側分別設有可調節綁帶，可調節綁帶端部連接有魔術貼9，利用可調節綁帶及魔術貼9的配合可將紙巾盒固定在座椅頭枕等處，根據待固定位置直徑的不同調節可調節綁帶的長度，所述盒身12頂部設有固定環14，盒身12上設有支架13，所述支架13上設有磁鐵安裝盒2，磁鐵安裝盒2內設置有強力磁鐵1，紙巾盒可在強力磁鐵1的作用下穿過汽車頂部的布料層吸附在汽車頂部的金屬上，當紙巾盒通過強力磁鐵1固定在汽車頂部時，需利用可調節綁帶對盒身12和盒底4進行固定，防止盒底4脫落影響使用，支架13底部設有掛鉤15，所述掛鉤15與固定環14相連接，紙巾盒與支架13間通過掛鉤15和固定環14的配合相連接，方便拆卸，當不需要使用支架13時，可將掛鉤15拆卸并收納起來，節省空間。

值得注意的是，所述塑料插銷6的長度小于托板5底面與盒底4下表面間的長度，保證了塑料插銷6能夠完全縮進盒底4內，所述托板5、蚊香型塑料彈簧7、塑料插銷6一體注塑成型，成本低且便于加工。

在本實施例，所述可調節綁帶包括彈性帶11和設于彈性帶11上的調節扣10，當彈性帶11長度過長或過短時，可利用調節扣10對彈性帶11的長度進行調節，所述盒身12頂部設有開口3，方便紙巾的取出。

基于上述，該種防位移汽車紙巾盒，塑料插銷6在蚊香型塑料彈簧7的作用下向下突出，當紙巾盒放置的地方，塑料插銷6對應的地方是平面，則紙巾盒的重力大于彈簧力，塑料插銷6縮進盒底4內部，當紙巾盒放置的地方，塑料插銷6對應的地方為凹槽或凹孔，由于沒有反作用力，塑料插銷6插入凹槽或凹孔，起到固定作用，因此紙巾盒可以固定在汽車后窗臺或后排座椅連接處等有間隙的地方，塑料插銷6的設置使其不會發生位移，盒底4左、右兩側分別設有可調節綁帶，可調節綁帶端部連接有魔術貼9，利用可調節綁帶及魔術貼9的配合可將紙巾盒固定在座椅頭枕等處，盒身12頂部設有固定環14，盒身12上設有支架13，支架13上設有磁鐵安裝盒2，磁鐵安裝盒2內設置有強力磁鐵1，支架13底部設有掛鉤15，掛鉤15與固定環14相連接，紙巾盒可在強力磁鐵1的作用下穿過汽車頂部的布料層吸附在汽車頂部的金屬上，紙巾盒與支架13間通過掛鉤15和固定環14的配合相連接，方便拆卸，當不需要使用支架13時，可將掛鉤15拆卸并收納起來，節省空間，本實用新型提供了一種成本低、結構合理且具有多種固定方式的防位移汽車紙巾盒。

由技術常識可知，本實用新型可以通過其它的不脫離其精神實質或必要特征的實施方案來實現。因此，上述公開的實施方案，就各方面而言，都只是舉例說明，并不是僅有的。所有在本實用新型范圍內或在等同于本實用新型的范圍內的改變均被本實用新型包含。
