本發明涉及一種基于銀聯閃付的電動汽車充電支付系統及方法。

背景技術：

現存充電樁各家分別使用自己發行的充電卡進行結算，對用戶造成極大的不便。

現有用銀聯卡作為支付方式的充電樁，一般在充電樁上安裝銀聯卡讀寫接口，用于插接并讀取用戶的銀行卡信息，通過互聯網通信接口連接銀行支付接口進行數據交互。扣費方式一般分為兩種：一種在啟動充電前進行一次性扣費；第二種在充電前先扣除一部分費用至充電樁廠商的結算平臺，充電結束后再通過電樁廠商的結算平臺進行轉賬退費。

上述兩種采用銀聯卡作為支付方式的充電樁分別存在以下缺點：

一、一次性扣款，在電動汽車自動充滿的情況下，多扣金額無法返還；

二、通過充電樁廠商結算平臺進行結算，廠商需配套投資相應后臺系統的建設；

三、用戶需要在充電完成時進行二次退款刷卡，廠商結算平臺存在結算不及時，或退款不及時等問題隱患；

四、銀聯卡讀卡機具采用插入式設備，反復插拔容易損壞銀聯卡片，戶外充電樁在使用時存在水汽風沙等嚴苛的環境，影響設備的可靠性。

技術實現要素：

本發明的目的就是為了解決上述問題，提供一種基于銀聯閃付的電動汽車充電支付系統及方法，通過“閃付”方式進行非接觸式單次刷卡交易，并且采用小額免密免簽特約商戶的方式，通過銀聯網絡進行預授權—充電結算—無卡預授權完成操作。安全可靠方便，同時避免了上述操作方式所存在的問題。

為了實現上述目的，本發明采用如下技術方案：

基于銀聯閃付的電動汽車充電支付系統，包括：銀聯閃付模塊，所述銀聯閃付模塊與充電控制單元連接，所述銀聯閃付模塊和充電控制單元部署在充電樁中；

所述銀聯閃付模塊用于感應用戶的銀聯IC卡，并提出預授權請求，將預授權請求發送給銀聯結算平臺進行審核，若審核通過，則銀聯閃付模塊接收銀聯結算平臺反饋的預授權成功指令，銀聯閃付模塊將預授權成功通過指令發送給充電控制單元，充電控制單元開始給電動汽車充電，充電結束時，充電控制單元將充電金額發送給銀聯閃付模塊，銀聯閃付模塊將結算指令發送給銀聯結算平臺，銀聯結算平臺對消費金額進行結算，將剩余金額退回用戶的銀聯卡中；同時充電控制單元將充電成功指令發送給充電樁運營平臺。

所述銀聯結算平臺，包括：后端服務器，所述后端服務器與ESB(Enterprise Service Bus，即企業服務總線)連接，所述ESB與銀行核心系統連接，所述銀行核心系統分別與清算系統和IC卡認證系統連接；所述后端服務器還與銀聯閃付模塊連接。

所述后端服務器，用于銀聯閃付模塊與企業服務總線之間的數據匯總及連接。

所述ESB，用于實現后端服務器與銀行核心系統之間的連接和通信；

所述銀行核心系統，是支持銀行業務營運的關鍵系統，是一個能實時處理海量并發交易的信息系統，擁有一個安全、可靠、靈活、敏捷、擴展性強和不間斷運行的核心業務系統是銀行增強核心競爭力的有力保障。是金融行業的銀行核心業務系統。目前的核心銀行系統，都是以客戶為中心，進行帳務處理、滿足綜合柜員制、并提供24小時服務的核心銀行業務系統。

所述清算系統，用于實現資金清算的渠道。由兩大部分組成：一是國家支付清算系統和商業銀行內資金匯劃系統；二是票據交換所。

所述IC卡認證子系統，用于唯一確定持證人的合法身份，卡中包含有持證人所在單位的單位編號，單位名，基本帳號及開戶銀行，持證人的姓名，身份證號，性別及該單位其他的結算帳號等信息。

所述充電樁運營平臺，用于遠程監控充電樁運行狀態，充電樁充電記錄匯總。

所述充電控制單元，用于完成控制充電機充電，充電過程中的安全監測，充電電量計量金額計算，與充電車輛車載電池管理系統BMS通信，與銀聯閃付模塊通信，與充電樁運營平臺連接，完成數據上傳。

所述銀聯閃付模塊，用于銀聯IC卡的預授權扣費，預授權結算，與充電控制模塊的通信。例如：可以是支持銀聯閃付的非接觸式支付終端。

基于銀聯閃付的電動汽車充電支付方法，包括：

步驟(1)：IC卡認證：銀聯閃付模塊感應到銀聯IC卡刷卡指令，銀聯閃付模塊將IC卡驗證指令發送給后端服務器，后端服務器將IC卡驗證指令轉發給ESB，ESB將IC卡驗證指令轉發給銀行核心系統，銀行核心系統將IC卡驗證指令轉發給IC卡認證子系統；

若認證成功則IC卡認證子系統將IC卡認證成功指令反饋給銀行核心系統，銀行核心系統向清算系統發出預授權請求指令，清算系統對預授權請求指令進行解析，如果預授權請求指令與用戶預先在銀行中存儲的指令一致，則表示預授權成功，否則表示預授權失敗，若預授權成功就進入步驟(2)；

步驟(2)：銀聯閃付模塊向充電控制單元發出授權成功指令及預授權金額數據，充電控制單元開始給電動汽車充電，充電控制單元通過實時采集充電電量并按照實時費率計算充電總金額，當充電金額達到預授權金額時、電動汽車自動充滿、用戶主動斷電或充電異常時，充電結束；充電控制單元向銀聯閃付模塊反饋充電結束指令及實際消費金額數據；

步驟(3)：銀聯閃付模塊向后端服務器發起預授權結算請求，后端服務器將預授權結算請求轉發給ESB，ESB將預授權結算請求轉發給銀行核心系統，銀行核心系統將預授權結算請求轉發給清算系統，清算系統進行結算，清算系統將預授權結算成功或失敗指令反饋給銀聯閃付模塊。

步驟(1)：如果IC卡認證失敗；則IC卡認證子系統將IC卡認證失敗指令反饋給銀行核心系統，銀行核心系統將IC卡認證失敗指令反饋給ESB，ESB將IC卡認證失敗指令反饋給后端服務器，后端服務器將將IC卡認證失敗指令反饋給銀聯閃付模塊；結束。

步驟(1)：預授權成功，進入步驟(11)；若預授權失敗，進入步驟(12)；

步驟(11)：如果預授權成功就將預授權成功指令發送給銀行核心系統，銀行核心系統將預授權成功指令發送給ESB，ESB將預授權成功指令反饋給后端服務器，后端服務器將將預授權成功指令反饋給銀聯閃付模塊；進入步驟(2)；

步驟(12)如果預授權失敗就將預授權失敗指令發送給銀行核心系統，銀行核心系統將預授權失敗指令發送給ESB，ESB將預授權失敗指令反饋給后端服務器，后端服務器將將預授權失敗指令反饋給銀聯閃付模塊；結束。

所述步驟(2)充電結束有四種情況：

第一種情況是用戶主動結束充電；

第二種是用戶預授權金額已經消費完，結束充電；

第三種是用戶預授權金額尚未消費完，但是電動汽車電池已經充滿。

第四種是充電過程中，充電樁或車輛出現充電異常，出于保護目的自動停止充電。

步驟(3)：若預授權結算成功就進入步驟(31)，若預授權結算失敗就進入步驟(32)；

步驟(31)：如果預授權結算成功就將預授權結算成功指令發送給銀行核心系統，銀行核心系統將預授權結算成功指令發送給ESB，ESB將預授權結算成功指令反饋給后端服務器，后端服務器將將預授權結算成功指令反饋給銀聯閃付模塊；

步驟(32)如果預授權結算失敗就將預授權結算失敗指令發送給銀行核心系統，銀行核心系統將預授權結算失敗指令發送給ESB，ESB將預授權結算失敗指令反饋給后端服務器，后端服務器將將預授權結算失敗指令反饋給銀聯閃付模塊。

本發明的有益效果：

本發明可以實現單次刷卡準確消費，比以往支付方式增加了預授權功能，小額免密免簽揮卡支付，支付交易通過銀聯平臺進行結算，方便，安全，穩定；充電樁運營平臺不用增加投資進行現金管理，只需記錄充電信息與銀聯對賬即可；非接觸式揮卡支付，避免了室外充電設備開口造成的防護等級降低及耐用度降低；通過銀聯網絡支付，提高了資金的安全性，用戶使用也更加放心。

通過采用銀聯“閃付”小額免密免簽功能進行支付，可以實現用戶無需辦理新卡，僅使用手中符合條件的銀聯IC卡就可以對充電樁進行支付。

當充電金額達到預授權金額，或者電動汽車充滿時，充電樁充電過程結束。充電樁將相關的消費信息傳送給銀聯閃付模塊，銀聯閃付模塊對消費金額進行預授權結算，預授權多余金額自動釋放。本次充電交易完成，充電樁上傳充電交易記錄(包括充電時間，充電時長，充電電量，充電金額，銀聯閃付模塊返回的交易流水號)，銀聯閃付模塊上傳交易記錄，兩條記錄分別通過各自專線上送，不交叉無干擾，保障各自通道的數據安全。交易部分資金流向完全在銀聯渠道內完成，避免了充電樁運營商對客戶資金的維護，提高了用戶資金的安全性。同時減輕了充電樁運營商后臺維護的任務，只需要統計每天的交易記錄并與銀行開立的賬戶進行對賬即可，減輕了給用戶返還多余金額的麻煩。

附圖說明

圖1為銀聯閃付模塊系統設計圖；

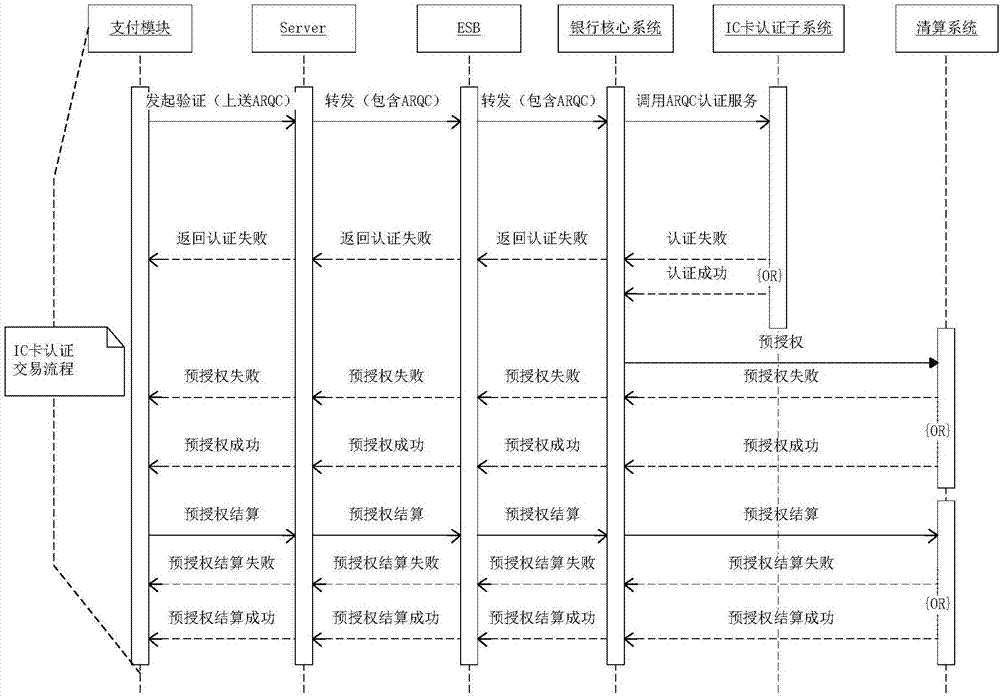

圖2為IC卡認證交易流程圖；

圖3為對于用戶來說的充電流程。

具體實施方式

下面結合附圖與實施例對本發明作進一步說明。

小額免密免簽是中國銀聯為持卡人提供的一種小額快速支付服務。當持卡人使用具有“閃付”功能的金融IC卡或支持“銀聯云閃付”的移動設備，在充電樁進行一定金額(境內300元人民幣，境外以當?shù)叵揞~為準)及以下的交易時，只需將卡片或移動設備靠近POS機等受理終端的“閃付”感應區，即可完成支付。支付過程中，持卡人不會被要求輸入密碼，也無需簽名。通過銀行申請?jiān)O(shè)立“特約商戶”開通預授權功能，在交易過程中按照“預授權---充電---無卡預授權完成”三步流程來運行，用戶只需在充電前揮卡一次即可完成支付操作。

在IC卡的認證過程中涉及到銀聯閃付模塊與發卡行的共包含2個層次的認證：

1)發卡行對卡片的認證；

2)卡片對發卡行的認證；

為了降低客戶端和服務端通訊被劫持、篡改的風險，減少和服務器的通訊次數，目前IC認證只做第一步認證。也能滿足對交易合法性的校驗。

發卡行對卡片的認證邏輯：

聯機交易時，卡片產生ARQC(Authorization Request Cryptogram)。發卡行對ARQC進行驗證，判斷卡片真?zhèn)巍?/p>

CUPS在驗證ARQC時需使用UDK(Unique Derivation Key，唯一分散密鑰)。UDK是MDK(Master Derivation Key，主分散密鑰)結合卡片PAN和卡片PAN序列號分散生成的，存放在卡片里面用來產生ARQC。

每個UDK對應唯一的卡片。ARQC一般由8個終端域和3個卡片域及UDK采用雙字節密鑰算法生成。發卡行也采用同樣的計算方法計算ARQC。

CUPS在得到MDK后，可以通過上述的方法計算出ARQC，與終端傳來的ARQC進行比較，檢驗卡片的真?zhèn)危ㄟ^以上校驗，既可以判斷該卡片為真實、有效、合法的卡片。否則的則拒絕該交易。

充電樁與銀聯閃付模塊分別通過專線連接各自后臺，充電記錄與交易記錄不互相干擾，各自專用網絡安全，不容易被攻擊，保護了用戶賬號信息安全。支付交易采用銀聯小額免密免簽方式，根據電動汽車容量，用戶可選擇30元或50元等金額，揮卡啟動充電。對于用戶來說充電流程如圖3所示。

不同于普通“閃付”POS機，揮卡只能一次性扣除費用，應用于充電樁的銀聯閃付模塊采用通過銀行申請的“特約商戶”開啟“閃付”的預授權功能(類似于對信用卡的預授權操作，但是免密免簽并有小額的額度限制)。用戶揮卡通過預授權后，銀聯閃付模塊發送相關信息到充電樁，充電樁成功啟動充電。此時用戶的支付操作已完成。

上述雖然結合附圖對本發明的具體實施方式進行了描述，但并非對本發明保護范圍的限制，所屬領域技術人員應該明白，在本發明的技術方案的基礎上，本領域技術人員不需要付出創造性勞動即可做出的各種修改或變形仍在本發明的保護范圍以內。
