本發明涉及充電樁技術領域，具體為一種多用型充電樁。

背景技術：

充電樁其功能類似于加油站里面的加油機，可以固定在地面或墻壁，安裝于公共建筑（公共樓宇、商場和公共停車場等）和居民小區停車場或充電站內，可以根據不同的電壓等級為各種型號的電動汽車充電。充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動汽車充電。充電樁一般提供常規充電和快速充電兩種充電方式，人們可以使用特定的充電卡在充電樁提供的人機交互操作界面上刷卡使用，進行相應的充電方式、充電時間和費用數據打印等操作，充電樁顯示屏能顯示充電量、費用和充電時間等數據。但是一般的充電樁功能比較單一，而且基本都是一對一進行充電，工作效率比較低。

技術實現要素：

本發明的目的在于提供一種多用型充電樁，具備功能多樣化且工作效率高的優點，解決了現有技術中工作效率低的問題。

為實現上述目的，本發明提供如下技術方案：一種多用型充電樁，包括充電箱和中央處理器，所述充電箱的底部固定連接有支撐板，所述支撐板上表面的兩側均固定連接有固定板，所述充電箱的頂部固定連接有保護殼，所述保護殼的兩側均向下折彎，且保護殼與支撐板之間設置有擋板，所述擋板的兩端分別與保護殼和支撐板固定連接，所述保護殼的外表面固定連接有l(wèi)ed燈組，所述led燈組的一側設置有紅外線攝像頭，所述充電箱的左側板上開設有第一繳費窗口，所述第一繳費窗口的下側設置有第一充電接口，所述充電箱左側板和右側板上設置的結構相同，所述充電箱與第一繳費窗口相鄰的側板上開設有第二繳費窗口，所述第二繳費窗口的下側設置有第二充電接口。

所述中央處理器的輸入端電連接有繳費模塊的輸出端，所述繳費模塊的輸入端電連接有磁卡感應端的輸出端，所述中央處理器的輸出端電連接有充電模塊的輸入端，所述中央處理器的輸入端電連接有光感應器的輸出端，所述中央處理器的輸出端電連接有l(wèi)ed燈組。

所述中央處理器的輸入端電連接有蓄電池的輸出端，所述蓄電池的輸入端電連接有逆變器的輸出端，所述逆變器的輸入端電連接有太陽能電池板的輸出端，所述中央處理器輸出端電連接有紅外線攝像頭，所述中央處理器與存儲模塊之間為雙向電連接。

優選的，所述繳費模塊包括一類繳費信息和二類繳費信息，所述一類繳費信息的輸出端和二類繳費信息的輸出端均與中央處理器的輸入端電連接。

優選的，所述充電模塊包括一類充電開關和二類充電開關，所述一類充電開關和二類充電開關的輸入端均與中央處理器的輸出端電連接。

優選的，所述固定板上表面的兩側均固定連接有卡板，且兩個卡板分別與固定板的兩端固定連接。

優選的，所述卡板的上表面開設有卡槽，所述卡槽的一端為封閉狀態，且兩個卡板上開設卡槽的方向相反。

優選的，所述led燈組包括多l(xiāng)ed燈管組合而成，且每個led燈管之間均為并聯結構。

與現有技術相比，本發明的有益效果如下：

1、本發明通過設置多個充電接口，可以同時給多個車子進行充電，并且將充電接口進行分類，可以給不同的車型進行充電，使充電樁的功能更加多樣化，使用更加方便，可以使人們出行更加方便，而且可以節省人們的等待的時間，能夠提高充電樁的工作效率。

2、本發明通過在充電樁的頂部設置有保護殼，能夠保護充電樁，避免充電樁受到外力的破壞，并且可以減弱風雨對充電的損壞，能夠延長充電樁的使用壽命。

3、本發明通過在充電箱的兩側設置有固定板和擋板，有利于電動自行車的放置，方便人們進行充電，而且可以給人們提供遮擋風雨的場所，使充電樁的功能更加人性化。

4、本發明通過在保護殼上設置有l(wèi)ed燈組，可以在晚上的時候給人們提供視野，能夠保證人們出行的安全。

5、本發明通過在保護殼上設置有紅外線攝像頭，可以對充電樁進行監視，避免人們對充電樁進行破壞，有利于保護充電樁的安全，從而可以延長充電樁的使用壽命。

附圖說明

圖1為本發明結構示意圖；

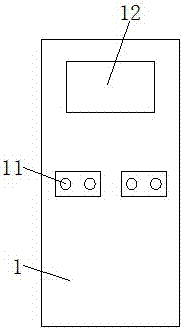

圖2為本發明充電箱結構示意圖；

圖3為本發明固定板結構示意圖；

圖4為本發明控制系統圖。

圖中：1充電箱、2支撐板、3固定板、4擋板、5led燈組、6二類繳費信息、7保護殼、8紅外線攝像頭、9第二繳費窗口、10第二充電接口、11第一充電接口、12第一繳費窗口、13卡板、14卡槽、15中央處理器、16太陽能電池板、17逆變器、18蓄電池、19繳費模塊、20充電模塊、21一類充電開關、22二類充電開關、23存儲模塊、24磁卡感應端、25光感應器、26一類繳費信息。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，一種多用型充電樁，包括充電箱（1）和中央處理器（15），充電箱（1）的底部固定連接有支撐板（2），有利于保持充電箱（1）的穩定，避免充電箱（1）受到損壞，而且方便充電箱（1）的安裝，支撐板（2）上表面的兩側均固定連接有固定板（3），固定板（3）上表面的兩側均固定連接有卡板（13），方便車子的放置，有利于保持車子的穩定，方便給車子充電，且兩個卡板（13）分別與固定板（3）的兩端固定連接，卡板（13）的上表面開設有卡槽（14），卡槽（14）的一端為封閉狀態，方便同時給多輛車子進行充電，可以使人們出行更加方便，而且可以節省人們的等待的時間，能夠提高充電樁的工作效率，且兩個卡板（13）上開設卡槽（14）的方向相反，充電箱（1）的頂部固定連接有保護殼（7），保護殼（7）的兩側均向下折彎，且保護殼（7）與支撐板（2）之間設置有擋板（4），通過在充電樁的頂部設置有保護殼（7），能夠保護充電樁，避免充電樁受到外力的破壞，并且可以減弱風雨對充電樁的損壞，能夠延長充電樁的使用壽命，擋板（4）的兩端分別與保護殼（7）和支撐板（2）固定連接，有利于電動自行車的放置，方便人們進行充電，而且可以給人們提供遮擋風雨的場所，使充電樁的功能更加人性化，保護殼（7）的外表面固定連接有l(wèi)ed燈組（5），led燈組（5）包括多l(xiāng)ed燈管組合而成，且每個led燈管之間均為并聯結構，可以在晚上的時候給人們提供視野，能夠保證人們出行的安全，并且并聯結構的燈組可以保證燈的正常使用，即使單一的燈管受到破壞不會影響其他燈管的使用，led燈組（5）的一側設置有紅外線攝像頭（8），通過在保護殼（7）上設置有紅外線攝像頭（8），可以對充電樁進行監視，避免人們對充電樁進行破壞，有利于保護充電樁的安全，從而可以延長充電樁的使用壽命，充電箱（1）的左側板上開設有第一繳費窗口（12），第一繳費窗口（12）的下側設置有第一充電接口（11），充電箱（1）左側板和右側板上設置的結構相同，充電箱（1）與第一繳費窗口（12）相鄰的側板上開設有第二繳費窗口（9），第二繳費窗口（9）的下側設置有第二充電接口（10），將充電接口進行分類，可以給不同的車型進行充電，使充電樁的功能更加多樣化，使用更加方便，并且人們可以根據車型選擇使用的繳費窗口，使用更加方便。

中央處理器（15）的輸入端電連接有繳費模塊（19）的輸出端，繳費模塊（19）包括一類繳費信息（26）和二類繳費信息（6），一類繳費信息（26）的輸出端和二類繳費信息（6）的輸出端均與中央處理器（15）的輸入端電連接，繳費模塊（19）的輸入端電連接有磁卡感應端（24）的輸出端，中央處理器（15）的輸出端電連接有充電模塊（20）的輸入端，充電模塊（20）包括一類充電開關（21）和二類充電開關（22），一類充電開關（21）和二類充電開關（22）的輸入端均與中央處理器（15）的輸出端電連接，中央處理器（15）的輸入端電連接有光感應器（25）的輸出端，中央處理器（15）的輸出端電連接有l(wèi)ed燈組（5）。

中央處理器（15）的輸入端電連接有蓄電池（18）的輸出端，蓄電池（18）的輸入端電連接有逆變器（17）的輸出端，逆變器（17）的輸入端電連接有太陽能電池板（16）的輸出端，中央處理器（15）輸出端電連接有紅外線攝像頭（8），中央處理器（15）與存儲模塊（23）之間為雙向電連接。

當人們需要充電的時候，只需要將充電卡與磁卡感應端接觸，然后根據自己的車型選擇使用的繳費方式，然后繳費模塊（19）將接收到的信息傳遞給中央處理器（15），中央處理器（15）根據接收到的信息控制充電模塊（20）進行使用，然后人們就可以進行充電，通過光感應器（25）檢測外界光線的強度，然后將信息傳遞給中央處理器（15），如果光線較弱，中央處理器（15）就會控制led燈組（5）工作為人們提供清晰的視野。

太陽能電池板（16）吸收太陽散發的光能然后進行轉化，并且通過逆變器（17）將電流進行轉化然后傳遞給蓄電池（18）進行儲存，通過蓄電池（18）為系統的工作提供能量，不僅減少了線路的連接，降低了成本，并且比較節能環保，避免污染環境，并且中央處理器（15）會控制紅外線攝像頭（8）對周圍的情況進行監控，避免人們對充電樁進行破壞。

綜上所述：該多用型充電樁，通過設置多個充電接口，可以同時給多個車子進行充電，并且將充電接口進行分類，可以給不同的車型進行充電，使充電樁的功能更加多樣化，使用更加方便，可以使人們出行更加方便，而且可以節省人們的等待的時間，能夠提高充電樁的工作效率，解決了現有技術中工作效率低的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個......限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素”，并且該文中出現的電器元件均與外界的主控器及220v或者110v市電電連接，并且主控器可為計算機等起到控制的常規已知設備。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
