本公開總體上涉及一種用于車輛的傳感器安裝結構，更具體地說，涉及一種內置在現有的側視鏡結構中的用于車輛的傳感器安裝結構，該傳感器安裝結構可構造成用于手動駕駛和自動駕駛。

背景技術：

1、越來越多的傳感器置于現代車輛的表面。這種傳感器分布在車輛周圍，用于收集車輛周圍各個方向的數據以用于在例如包括自動駕駛模式的關鍵任務中使用。在一些情況下，這種傳感器被添加到車輛上安裝在小翼或其他從表面延伸的車身，這會影響車輛的美觀，并且可能導致怪異和/或雜亂的外觀。額外的小翼或車身延伸部也增加了制造的復雜度和成本。因此，需要一種使用現有結構而不必添加結構的傳感器安裝系統。如果這樣的安裝系統可以添加到現有結構中，而不會限制或削弱其現有功能，例如，如果這種安裝系統可以無縫地適應使用沒有傳感器的鏡的手動駕駛和使用沒有鏡的傳感器的自動駕駛，那將是有用的。

技術實現思路

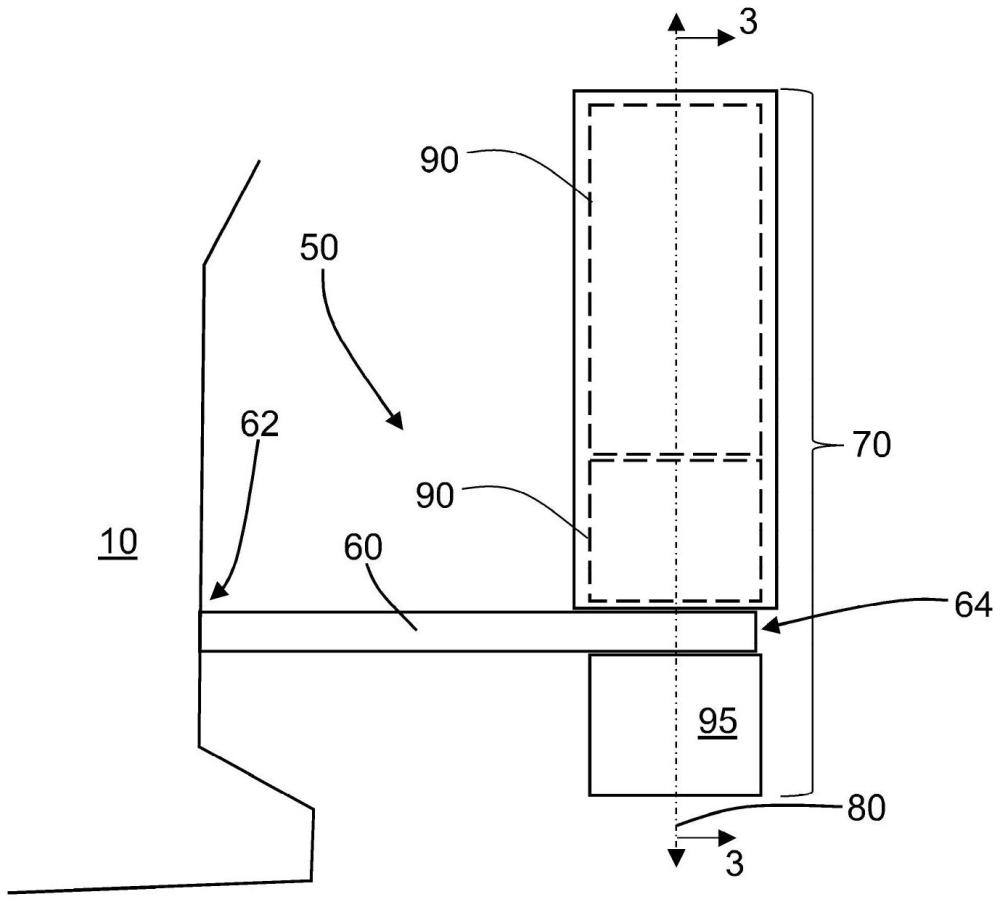

1、在本發明的一方面，一種用于車輛的傳感器安裝結構包括在第一端從車輛車身延伸的支承臂，以及附接到支承臂的第二端的傳感器組件。該傳感器組件包括具有背側和面向第一方向的反射側的至少一個鏡，以及至少一個傳感器。

2、在本發明的另一方面，一種用于車輛的傳感器安裝結構包括在第一端從車輛車身延伸的支承臂，以及附接到支承臂的第二端的傳感器組件。該傳感器組件包括具有背側和面向第一方向的反射側的至少一個鏡，以及至少一個傳感器。在第一配置中，至少一個傳感器設置為具有指向第一方向的視場，并且至少一個鏡的背側與面向第一方向的反射側設置在一起，在第二配置中，至少一個鏡設置在具有指向第一方向的視場的至少一個傳感器的視場之外。

3、在本發明的另一方面，一種用于車輛的傳感器安裝結構包括在第一端從車輛車身延伸的支承臂，和附接到支承臂的第二端的傳感器組件。傳感器組件包括多個鏡和至少一個傳感器，每個鏡具有背側和面向第一方向的反射側，以及至少一個傳感器。在第一配置中，至少一個傳感器設置為具有指向第一方向的視場，并且多個鏡中的至少一個的背側與面向第一方向的反射側設置在一起，在第二配置中，多個鏡中的至少一個設置在至少一個傳感器的視場之外，該至少一個傳感器設置為具有指向第一方向的視場。

技術特征：

1.一種用于車輛的傳感器安裝結構，所述結構包括：

2.根據權利要求1所述的傳感器安裝結構，其特征在于，所述至少一個傳感器具有指向所述第一方向的視場。

3.根據權利要求1所述的傳感器安裝結構，其特征在于，所述至少一個傳感器具有指向與所述第一方向不同的方向的視場。

4.根據權利要求1所述的傳感器安裝結構，其特征在于，所述至少一個傳感器包括多個傳感器，每個傳感器具有指向所述第一方向或不同的方向的視場。

5.根據權利要求1所述的傳感器安裝結構，其特征在于，所述多個傳感器從由光學傳感器、光方向和測距傳感器、無線電檢測和測距傳感器、紅外傳感器以及聲波傳感器組成的傳感器組中選擇。

6.根據權利要求1所述的傳感器安裝結構，其特征在于

7.根據權利要求6所述的傳感器安裝結構，其特征在于，所述至少一個鏡設置為圍繞穿過所述傳感器組件設置的軸線從所述第一配置旋轉到所述第二配置。

8.根據權利要求6所述的傳感器安裝結構，其特征在于，所述至少一個鏡包括平面鏡和凸面鏡。

9.根據權利要求6所述的傳感器安裝結構，其特征在于，還包括至少一個附加傳感器，所述附加傳感器具有指向與所述第一方向不同的方向的視場。

10.一種用于車輛的傳感器安裝結構，所述結構包括：

11.根據權利要求10所述的傳感器安裝結構，其特征在于，所述至少一個鏡設置為圍繞穿過所述傳感器組件設置的軸線從所述第一配置旋轉到所述第二配置。

12.根據權利要求10所述的傳感器安裝結構，其特征在于，所述至少一個鏡包括平面鏡和凸面鏡。

13.根據權利要求10所述的傳感器安裝結構，其特征在于，所述至少一個傳感器包括多個傳感器，并且其中所述多個傳感器從由光學傳感器、光方向和測距傳感器、無線電檢測和測距傳感器、紅外傳感器以及聲傳感器組成的傳感器組中選擇。

14.根據權利要求10所述的傳感器安裝結構，其特征在于，還包括至少一個附加傳感器，所述附加傳感器具有指向與所述第一方向不同的方向的視場。

15.一種用于車輛的傳感器安裝結構，所述結構包括：

16.根據權利要求15所述的傳感器安裝結構，其特征在于，所述多個鏡至少包括平面鏡和凸面鏡。

17.根據權利要求15所述的傳感器安裝結構，其特征在于，所述多個鏡中的至少一個設置為圍繞穿過所述傳感器組件設置的軸線從所述第一配置旋轉到所述第二配置。

18.根據權利要求15所述的傳感器安裝結構，其特征在于，所述至少一個傳感器包括多個傳感器，其中，在所述第一配置中，所述多個傳感器中的每個設置為具有指向所述第一方向的視場，并且所述多個鏡中的一個的背側與面向所述第一方向的所述反射側設置在一起，在第二配置中，所述多個鏡設置在所述多個傳感器的視場之外，所述多個傳感器設置為每個都具有指向所述第一方向的視場。

19.根據權利要求18所述的傳感器安裝結構，其特征在于，所述多個傳感器從由光學傳感器、光方向和測距傳感器、無線電檢測和測距傳感器、紅外傳感器以及聲波傳感器組成的傳感器組中選擇。

20.根據權利要求15所述的傳感器安裝結構，其特征在于，還包括至少一個附加傳感器，所述附加傳感器具有指向與所述第一方向不同的方向的視場。

技術總結
一種用于車輛的傳感器安裝結構，該傳感器安裝結構包括在第一端從車輛車身延伸的支承臂，和附接到支承臂的第二端的傳感器組件。該傳感器組件包括至少一個具有背側和面向第一方向的反射側的鏡，以及至少一個傳感器。

技術研發人員：R·M·特維爾
受保護的技術使用者：萬國卡車知識產權有限公司
技術研發日：
技術公布日：2025/3/20
