本技術涉及拖車架，具體為一種車載自行車拖車架。

背景技術：

1、目前，人們戶外旅行通常會攜帶行李、生活用品、自行車等物件，由于汽車的后備箱的空間有限，如自行車等較大的物件難以放入后備箱中，因此，汽車尾部安裝有拖車架，用以裝載自行車。

2、然而，就拖車架而言，由于拖車架會在汽車行駛的過程中，對自行車進行運送，那么拖車架對于裝載自行車定位后，其拖車架支撐的強度便尤為重要，另外，現有的拖車架中的鎖定結構必須配有專用配套的車架，其靈活適用性也會降低。

技術實現思路

1、本實用新型的目的在于提供一種車載自行車拖車架，解決了上述背景技術中所提出的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種車載自行車拖車架，包括連接支架，所述連接支架的一側表面固定安裝有下支架，所述下支架的上表面轉動套接穩固有上套支架，且所述上套支架與所述下支架之間形成鎖止結構，所述上套支架的兩端均固定套接有連接架套，兩個所述連接架套之間固定安裝有兩個豎架，兩個所述豎架的表面均鉸接有兩個支撐車架，四個所述支撐車架的表面均固定安裝有固定托板，所述固定托板的表面設置有緊固帶；

3、兩個所述固定托板之間固定連接有加強撐板一和加強撐板二。

4、可選的，所述鎖止結構包括固定連接在所述下支架一側內部的插銷板，所述插銷板的內部插設有插銷桿，所述插銷桿靠近所述插銷板的一端貫穿連接有一組對稱的斜連板，所述斜連板遠離連接支架1的端部固定連接有擋板，所述斜連板與所述插銷板之間焊接有彈簧，且所述彈簧纏繞在所述插銷桿的外部，所述插銷桿遠離插銷板的一端固定連接有定位銷桿，所述下支架的兩側表面開設有一組對稱且由所述定位銷桿滑動插設鎖定的鎖定孔，上套支架上開設有一個組合孔，該孔具有橫向段和豎向段，所述上套支架的兩側表面開設有用于卡設在所述定位銷桿上端表面的卡設孔。

5、可選的，所述下支架和所述上套支架靠近所述擋板的一側貫穿連接有轉軸定螺桿。

6、可選的，所述豎架的底部通過螺栓固定安裝有底板，所述底板的底面固定安裝有滾輪。

7、可選的，所述豎架的端部固定連接有把手。

8、可選的，所述把手包括：

9、下筒部和上桿部，所述下筒部和所述上桿部之間相滑動連接，所述下筒部的側面處設置有螺栓，所述螺栓旋轉后其端部會抵壓住所述上桿部的外表面處。

10、可選的，所述上桿部的外表面處設置有移動件，所述移動件上安裝有綁扎部件。

11、可選的，所述上桿部的上端安裝有防滑墊，所述防滑墊的外表面處開設有凹口。

12、與現有技術相比，本實用新型的有益效果如下：

13、本實用新型利用強撐板一和加強撐板二分別連接在固定托板的兩端部，可從兩側向連接的豎架方向，加強固定托板的承重可靠性，也將進一步加強了拖車架的連接緊密，進而提高了拖車架的支撐可靠性。

14、另外，加強撐板一和加強撐板二可通過螺紋安拆的方式靈活裝配在拖車架上，其裝配結構簡單，且方便使用者操作。

15、二、本實用新型通過上套支架與下支架組合形成的可適配多款車架的鎖止結構，使得上套支架與下支架具備不同車架的相通適配能力，進而確保了拖車架的靈活適配特點。

技術特征：

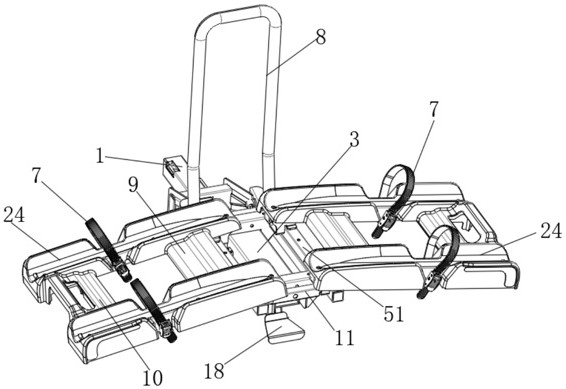

1.一種車載自行車拖車架，包括連接支架（1），其特征在于：所述連接支架（1）的一側表面固定安裝有下支架（2），所述下支架（2）的上表面轉動套接穩固有上套支架（3），且所述上套支架（3）與所述下支架（2）之間形成鎖止結構，所述上套支架（3）的兩端均固定套接有連接架套（11），兩個所述連接架套（11）之間固定安裝有兩個豎架（51），兩個所述豎架（51）的表面均鉸接有兩個支撐車架（5），四個所述支撐車架（5）的表面均固定安裝有固定托板（24），所述固定托板（24）的表面設置有緊固帶（7）；

2.根據權利要求1所述的一種車載自行車拖車架，其特征在于：所述鎖止結構包括固定連接在所述下支架（2）一側內部的插銷板（15），所述插銷板（15）的內部插設有插銷桿（16），所述插銷桿（16）靠近所述插銷板（15）的一端貫穿連接有一組對稱的斜連板（17），所述斜連板（17）遠離連接支架（1）的端部固定連接有擋板（18），所述斜連板（17）與所述插銷板（15）之間焊接有彈簧（19），且所述彈簧（19）纏繞在所述插銷桿（16）的外部，所述插銷桿（16）遠離插銷板（15）的一端固定連接有定位銷桿（20），所述下支架（2）的兩側表面開設有一組對稱且由所述定位銷桿（20）滑動插設鎖定的鎖定孔（21），上套支架（3）上開設有一個組合孔，該孔具有橫向段（100）和豎向段（101），所述上套支架（3）的兩側表面開設有用于卡設在所述定位銷桿（20）上端表面的卡設孔（22）。

3.根據權利要求2所述的一種車載自行車拖車架，其特征在于：所述下支架（2）和所述上套支架（3）靠近所述擋板（18）的一側貫穿連接有轉軸定螺桿（23）。

4.根據權利要求1所述的一種車載自行車拖車架，其特征在于：所述豎架（51）的底部通過螺栓固定安裝有底板（52），所述底板（52）的底面固定安裝有滾輪（6）。

5.根據權利要求1所述的一種車載自行車拖車架，其特征在于：所述豎架（51）的端部固定連接有把手（8）。

6.根據權利要求5所述的一種車載自行車拖車架，其特征在于：所述把手（8）包括：

7.根據權利要求6所述的一種車載自行車拖車架，其特征在于：所述上桿部（82）的外表面處設置有移動件（84），所述移動件（84）上安裝有綁扎部件（85）。

8.根據權利要求6所述的一種車載自行車拖車架，其特征在于：所述上桿部（82）的上端安裝有防滑墊（86），所述防滑墊（86）的外表面處開設有凹口（87）。

技術總結
本技術公開了一種車載自行車拖車架，涉及拖車架技術領域，包括連接支架，所述連接支架的一側表面固定安裝有下支架，所述下支架的上表面轉動套接穩固有上套支架，且所述上套支架與所述下支架之間形成鎖止結構，所述上套支架的兩端均固定套接有連接架套，兩個所述支撐車架之間固定安裝有豎架，所述豎架的表面鉸接有支撐車架，所述支撐車架的表面固定安裝有固定托板，所述固定托板的表面設置有緊固帶，位于連接支架一側的兩個所述固定托板之間固定連接有加強撐板一和加強撐板二，具備了提高支撐強度和適用性的效果。

技術研發人員：王玉豐,劉寧
受保護的技術使用者：寧波逸路客科技有限公司
技術研發日：20240805
技術公布日：2025/4/24
