本技術涉及自動駕駛，具體而言，涉及一種基于三維柵格地圖的無人清掃車主動安全方法及系統。

背景技術：

1、隨著自動駕駛技術的不斷普及，自動駕駛的概念已經深入各行各業，將自動駕駛與傳統環衛清掃車結合，替代傳統的人工駕駛，實現智能控制，節約了財力、物力和人力，并提高了清潔效率。其中，為實現清掃車的自主無人駕駛，首先需要保障清掃車和其他交通參與者的安全，研究和發展車輛的主動安全技術具有重要意義。

2、目前，在現有的無人清掃車主動安全技術中，所采用的主動安全方法包括：使用超聲波雷達，利用超聲波雷達感知無人清掃車周?chē)系K物的距離，當障礙物距離過近時，觸發清掃車的緊急制動；直接使用激光雷達，利用激光雷達探測障礙物的點云位置信息，判斷與清掃車之間的距離，確認是否進行緊急制動。其中，超聲波雷達信號傳輸頻率較低，在無人清掃車行駛過程中無法滿足實時檢測和接管的需求，并且超聲波反饋的一般只有和障礙物之間的距離信息，在主動安全算法上的使用不具有靈活性。而激光雷達的感知周?chē)系K物信息的頻率雖然較高，但其數據量較大，若在車輛實時行駛過程中，直接使用激光雷達點云，則需要對數量龐大的點云信息進行計算處理，篩選其中距離車輛較近的點，這對算法輸出結果的實時性提出了較大挑戰，且可能會出現閃現的點云噪點，若直接使用則極易造成車輛卡頓。

技術實現思路

1、本技術提供一種基于三維柵格地圖的無人清掃車主動安全方法及系統，主要解決了無人清掃車行駛過程中的主動安全問題，在突然遇到障礙物時可以準確識別、快速反應、緊急制動接管，并避免不必要的誤接管，解決了現有技術中使用超聲波雷達方法所存在的反應速度慢、靈活性不足的問題，還解決了現有技術中直接使用激光雷達點云方法的誤檢、時效性欠缺的問題。

2、具體的技術方案如下：

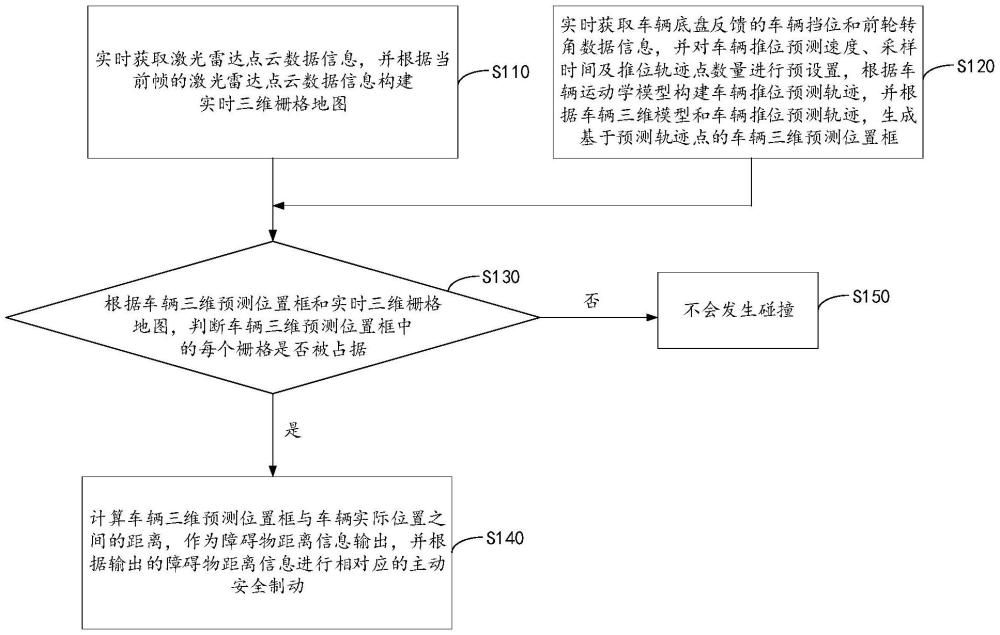

3、第一方面，本技術實施例提供了一種基于三維柵格地圖的無人清掃車主動安全方法，所述無人清掃車主動安全方法包括：

4、實時獲取激光雷達點云數據信息，并根據當前幀的激光雷達點云數據信息構建實時三維柵格地圖；

5、實時獲取車輛底盤反饋的車輛擋位和前輪轉角數據信息，并對車輛推位預測速度、采樣時間及推位軌跡點數量進行預設置，根據車輛運動學模型構建車輛推位預測軌跡，并根據車輛三維模型和所述車輛推位預測軌跡，生成基于預測軌跡點的車輛三維預測位置框；其中，所述車輛推位預測軌跡包括每個推位軌跡點的位置姿態信息；

6、根據所述車輛三維預測位置框和所述實時三維柵格地圖，判斷所述車輛三維預測位置框中的每個柵格是否被占據；

7、若所述車輛三維預測位置框中的某個柵格被占據，則計算所述車輛三維預測位置框與車輛實際位置之間的距離，作為障礙物距離信息輸出，并根據輸出的所述障礙物距離信息進行相對應的主動安全制動。

8、在本技術的一些實施例中，所述根據當前幀的激光雷達點云數據信息構建實時三維柵格地圖，具體包括：

9、設置所述實時三維柵格地圖的長寬高和分辨率，并將所述當前幀的激光雷達點云數據信息轉換為所述實時三維柵格地圖的地圖數據。

10、在本技術的一些實施例中，所述根據車輛運動學模型構建車輛推位預測軌跡，具體包括：

11、建立車輛運動學模型；所述車輛運動學模型為：

12、

13、其中，為車輛在x軸的分速度，為車輛在y軸的分速度，為航向角變化率，v為車輛速度，為車輛航向角，δ為前輪轉角，l為車輛軸距；

14、根據所述車輛運動學模型以及預設置的所述車輛推位預測速度、所述采樣時間、所述推位軌跡點數量，計算得到每個所述推位軌跡點的位置信息和航向角信息，計算公式為：

15、

16、其中，xk+1為第k+1個軌跡點車輛位置x坐標，xk為第k個軌跡點車輛位置x坐標，yk+1為第k+1個軌跡點車輛位置y坐標，yk為第k個軌跡點車輛位置y坐標，為第k+1個軌跡點車輛航向角，為第k個軌跡點車輛航向角，v'為車輛推位預測速度，t為采樣時間，為車輛航向角，δ為前輪轉角，l為車輛軸距，n為推位軌跡點數量；

17、根據每個所述推位軌跡點的所述位置信息和所述航向角信息，構建所述車輛推位預測軌跡。

18、在本技術的一些實施例中，所述車輛三維模型的構建方法包括：

19、根據車輛各局部實際形狀和傳感器布局，分別選擇相對應形狀的三維模型作為初始局部模型；

20、以車輛后軸中心為三維坐標系原點，根據所述車輛整體實際形狀，對所有所述初始局部模型進行組合拼接，合成所述車輛三維模型。

21、在本技術的一些實施例中，所述根據車輛三維模型和所述車輛推位預測軌跡，生成基于預測軌跡點的車輛三維預測位置框，具體包括：

22、獲取每個所述推位軌跡點的所述位置姿態信息；所述位置姿態信息包括位置信息和航向角信息；

23、根據每個所述推位軌跡點的所述位置姿態信息和所述車輛三維模型，得到所述車輛三維模型的每個初始局部模型的頂點坐標，并根據所述車輛三維模型的所有所述初始局部模型的頂點坐標生成所述車輛三維預測位置框。

24、在本技術的一些實施例中，所述根據所述車輛三維預測位置框和所述實時三維柵格地圖，判斷所述車輛三維預測位置框中的每個柵格是否被占據，具體包括：

25、從第一個所述推位軌跡點開始，執行柵格遍歷步驟；其中，所述柵格遍歷步驟包括：將與第一個所述推位軌跡點相對應的所述車輛三維預測位置框的每個所述初始局部模型的頂點坐標分別轉換為所述實時三維柵格地圖的柵格坐標，記為頂點柵格坐標；遍歷所述車輛三維預測位置框的所有頂點柵格坐標所圍區域內的所有柵格值，判斷是否存在大于預設閾值的柵格；

26、若存在，則判定第一個所述推位軌跡點相對應的所述車輛三維預測位置框中的柵格被占據，停止遍歷，否則對第二個所述推位軌跡點執行柵格遍歷步驟，直至判定柵格被占據或者遍歷完所有所述推位軌跡點。

27、第二方面，本技術實施例提供了一種基于三維柵格地圖的無人清掃車主動安全系統，所述無人清掃車主動安全系統包括：

28、地圖構建模塊，用于實時獲取激光雷達點云數據信息，并根據當前幀的激光雷達點云數據信息構建實時三維柵格地圖；

29、推位生成模塊，用于實時獲取車輛底盤反饋的車輛擋位和前輪轉角數據信息，并對車輛推位預測速度、采樣時間及推位軌跡點數量進行預設置，根據車輛運動學模型構建車輛推位預測軌跡，并根據車輛三維模型和所述車輛推位預測軌跡，生成基于預測軌跡點的車輛三維預測位置框；其中，所述車輛推位預測軌跡包括每個推位軌跡點的位置姿態信息；

30、柵格占據判斷模塊，用于根據所述車輛三維預測位置框和所述實時三維柵格地圖，判斷所述車輛三維預測位置框中的每個柵格是否被占據，并用于若所述車輛三維預測位置框中的某個柵格被占據，則計算所述車輛三維預測位置框與車輛實際位置之間的距離，作為障礙物距離信息輸出，并根據輸出的所述障礙物距離信息判斷是否進行主動安全制動。

31、第三方面，本技術實施例提供了一種基于三維柵格地圖的無人清掃車主動安全裝置，包括處理器、存儲器以及存儲在所述存儲器中的計算機程序，所述處理器執行所述計算機程序時，執行如第一方面所述的基于三維柵格地圖的無人清掃車主動安全方法。

32、第四方面，本技術實施例提供了一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現如第一方面所述的基于三維柵格地圖的無人清掃車主動安全方法。

33、第五方面，本技術實施例提供了一種計算機程序產品，所述計算機程序產品中包含有指令，當指令在計算機或處理器上運行時，使得計算機或處理器執行如第一方面所述的基于三維柵格地圖的無人清掃車主動安全方法。

34、本技術實施例的有益效果如下：

35、該無人清掃車主動安全方法采用將實時激光雷達點云轉換為實時三維柵格地圖的方式，并根據車輛實時反饋的狀態信息預測車輛行駛軌跡，判斷基于預測軌跡的車輛三維框體的柵格是否被占據，以確認車輛是否會發生碰撞，并得到車輛和障礙物之間的距離信息，根據該距離信息可靈活調整車輛進行緊急制動的時機，有效保證了無人清掃車行駛過程中的實時安全，使無人清掃車安全可靠行駛，并保障與其他交通參與者之間的安全性，解決了現有技術使用超聲波雷達急停和直接使用激光雷達點云的方式中所存在的實時性、靈活性較差，以及誤檢導致車輛卡頓，或車輛模型導致誤接管的問題。
