本發明涉及礦山機械技術領域，具體為一種方便上下料的礦山用礦車結構。

背景技術：

礦山機械是直接用于礦物開采和富選等作業的機械。包括采礦機械和選礦機械。探礦機械的工作原理和結構與開采同類礦物所用的采礦機械大多相同或相似，廣義上說，探礦機械也屬于礦山機械。另外，礦山作業中還應用大量的起重機、輸送機、通風機和排水機械等。礦山機械行業是為固體原料、材料和燃料的開采和加工提供裝備的重要基礎行業之一，服務于黑色和有色冶金、煤炭、建材、化工、核工業等重要基礎工業部門，其產品在交通、鐵道、建筑、水利水電等基礎部門的基本建設中也有大量應用，礦山機械產業在國民經濟中占有支柱地位，于經濟建設中的作用和貢獻良多。無論是從中國礦山機械行業的市場發展現狀，還是從全球產業運行態勢來看，中國礦山機械行業正置身一個歷史性的窗口期中。未來5-10年，是中國礦山機械企業全面或深入融入世界、與世界共同發展的重要時期，行業的發展前景較好。預計，到“十二五”期末，中國礦山機械行業銷售規模將達到9000億元，出口額將突破260億美元。

礦車作為礦山中輸送煤、礦石和廢石等散狀物料的窄軌鐵路搬運車輛，一般須用機車或絞車牽引。礦車按結構和卸載方式不同分為：固定式礦車(材料車、平板車)、翻斗式礦車、單側曲軌側卸式礦車、底(側)卸式礦車和梭式礦車共5大類。傳統的礦車結構高度比較高，在上下料過程中比較費力，上下料翻轉極不方便，而且礦車在串連運行停止時，由于慣性作用會造成礦車之間的碰撞，容易造成損傷，而且具有一定的安全隱患。

技術實現要素：

本發明的目的在于提供一種方便上下料的礦山用礦車結構，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種方便上下料的礦山用礦車結構，包括主支架，所述主支架底部兩側設有支腿，所述支腿底部安裝有滾輪，所述主支架上安裝有礦車本體，所述礦車本體正面設有觀察窗，所述主支架頂部兩側均設有防爆警示燈，所述防爆警示燈底部一側安裝有蓄電池組，所述主支架側面之間設有支撐板，所述支撐板上設有支桿，所述支桿端部連接有牽引環，所述主支架兩側位于牽引環底部設有彈簧，所述彈簧另一端分別連接有前防撞板和后防撞板，所述主支架上設有第一活軸，所述礦車本體上對應設有第二活軸，所述第一活軸和第二活軸之間連接有雙頭氣缸。

優選的，所述滾輪上開設有軌槽，所述滾輪設置在主支架四角。

優選的，所述礦車本體通過連接軸連接于主支架。

優選的，所述礦車本體底面四角均開設有圓弧倒角，所述礦車本體頂部設有上沿。

優選的，所述支桿和牽引環的連接關系為轉動連接，所述牽引環環內設有防滑齒。

優選的，所述雙頭氣缸設有兩組，且相互對稱，所述雙頭氣缸的最小夾角不小于30°。

優選的，所述觀察窗上設有防護玻璃，且防護玻璃為鋼化玻璃。

優選的，所述第一活軸和第二活軸分別活動連接于主支架和礦車本體。

與現有技術相比，本發明的有益效果是：本發明一種方便上下料的礦山用礦車結構，結構新穎，操作方便，通過在主支架和礦車本體底部連接雙頭氣缸結構，可以通過雙頭氣缸調節礦車本體傾斜轉動，方便上料和下料，節省了人力，設置觀察窗方便了解礦車本體內的物料，同時設置防爆警示燈可以在礦車運行過程中，提醒他人，在主支架兩側分別設置前防撞板和后防撞板結構，并通過彈簧固定，可以有效的起到緩沖的作用，避免礦車本體之間串連運行停止時，相互碰撞造成損傷，提高礦車的使用壽命，具有很高的實用性，大大提升了該一種方便上下料的礦山用礦車結構的使用功能性，保證其使用效果和使用效益，適合廣泛推廣。

附圖說明

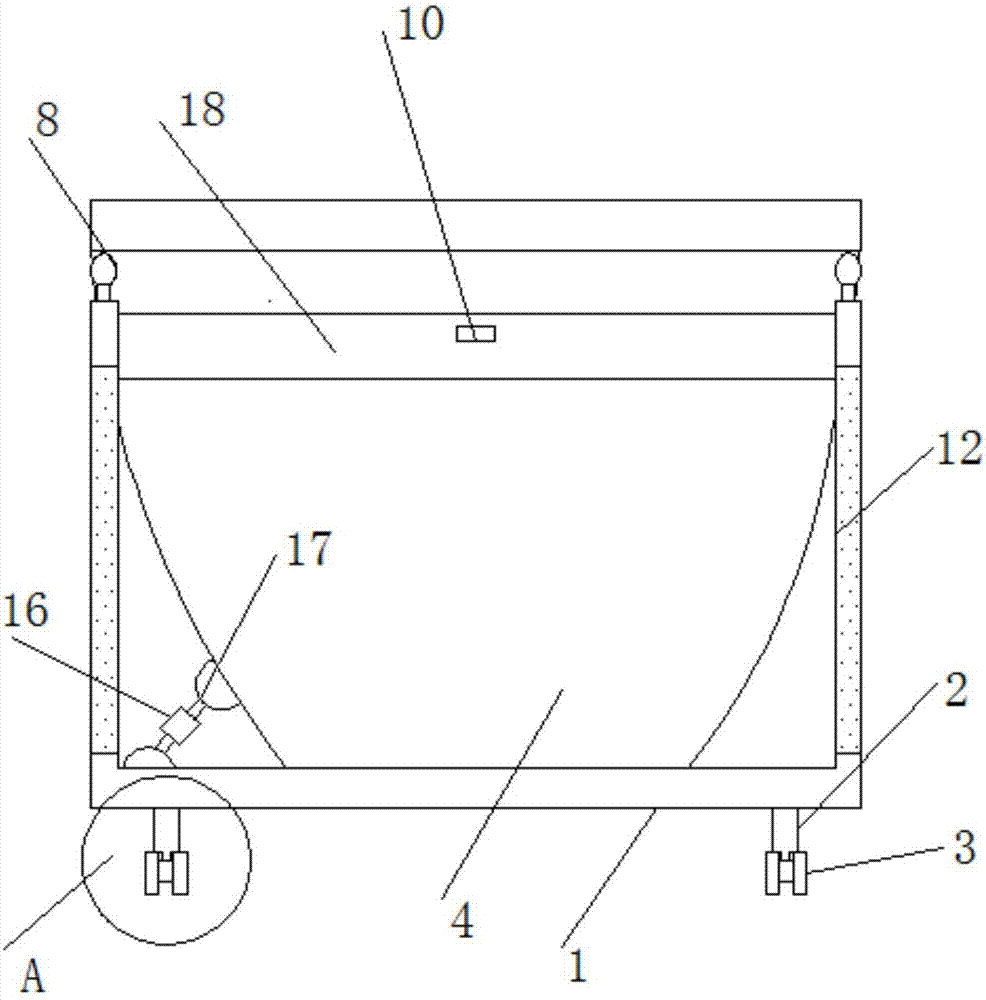

圖1為本發明主視結構示意圖；

圖2為本發明左側結構示意圖；

圖3為本發明a處放大結構示意圖。

圖中：1主支架、2支腿、3滾輪、4礦車本體、5連接軸、6上沿、7觀察窗、8防爆警示燈、9支桿、10牽引環、11彈簧、12前防撞板、13防撞板、14蓄電池組、15第一活軸、16雙頭氣缸、17第二活軸、18支撐板、19軌槽。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種方便上下料的礦山用礦車結構，包括主支架1，所述主支架1底部兩側設有支腿2，所述支腿2底部安裝有滾輪3，所述主支架1上安裝有礦車本體4，所述礦車本體4正面設有觀察窗7，所述主支架1頂部兩側均設有防爆警示燈8，所述防爆警示燈8底部一側安裝有蓄電池組14，所述主支架1側面之間設有支撐板18，所述支撐板18上設有支桿9，所述支桿9端部連接有牽引環10，所述主支架1兩側位于牽引環10底部設有彈簧11，所述彈簧11另一端分別連接有前防撞板12和后防撞板13，所述主支架1上設有第一活軸15，所述礦車本體4上對應設有第二活軸17，所述第一活軸15和第二活軸17之間連接有雙頭氣缸16，所述滾輪3上開設有軌槽19，所述滾輪3設置在主支架1四角，所述礦車本體4通過連接軸5連接于主支架1，所述礦車本體4底面四角均開設有圓弧倒角，所述礦車本體4頂部設有上沿6，所述支桿9和牽引環10的連接關系為轉動連接，所述牽引環10環內設有防滑齒，所述雙頭氣缸16設有兩組，且相互對稱，所述雙頭氣缸16的最小夾角不小于30°，所述觀察窗7上設有防護玻璃，且防護玻璃為鋼化玻璃，所述第一活軸15和第二活軸17分別活動連接于主支架1和礦車本體4。

工作原理：本發明一種方便上下料的礦山用礦車結構，使用時，通過在主支架1和礦車本體4底部連接雙頭氣缸16結構，可以通過雙頭氣缸16調節礦車本體4傾斜轉動，方便上料和下料，節省了人力，設置觀察窗7方便了解礦車本體4內的物料，同時設置防爆警示燈8可以在礦車運行過程中，提醒他人，在主支架1兩側分別設置前防撞板12和后防撞板13結構，并通過彈簧11固定，可以有效的起到緩沖的作用，避免礦車本體4之間串連運行停止時，相互碰撞造成損傷，提高礦車的使用壽命，具有很高的實用性。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種方便上下料的礦山用礦車結構，包括主支架，所述主支架上安裝有礦車本體，所述礦車本體正面設有觀察窗，所述主支架頂部兩側均設有防爆警示燈，所述防爆警示燈底部一側安裝有蓄電池組，所述主支架側面之間設有支撐板，所述支撐板上設有支桿，所述支桿端部連接有牽引環，所述主支架兩側位于牽引環底部設有彈簧，所述彈簧另一端分別連接有前防撞板和后防撞板，所述主支架上設有第一活軸，所述礦車本體上對應設有第二活軸，所述第一活軸和第二活軸之間連接有雙頭氣缸，本發明方便上料和下料，節省了人力，避免礦車本體之間串連運行停止時，相互碰撞造成損傷，提高礦車的使用壽命，具有很高的實用性。

技術研發人員：張悅
受保護的技術使用者：安陸市萬眾創新智能科技有限公司
技術研發日：2017.06.15
技術公布日：2017.10.20
