本發明涉及軌道監測領域，具體的說是一種軌道監測方法及監測裝置。

背景技術：

1、在軌道交通列車在運行時，會對軌道產生磨損和振動，導致軌道的位姿會發生變動，為了保證軌道交通列車正常運行，通常需要定期對軌道進行檢測，如檢測軌道中線、軌面磨損等。特別是針對鐵路線下穿施工，需要針對此施工路段軌道狀態進行重點監控，以確保行車安全。針對軌道檢測需求，涌現了一批專門用于檢測軌道檢測的軌道檢測設備，測量時，將軌道檢測設備架設到軌道上，然后推動軌道檢測設備沿軌道移動。

2、目前常規的軌道檢測設備主要有軌道檢測小車，軌道檢測小車是一種檢測靜態軌道不平順的便捷工具。它采用電測傳感器、專用便攜式計算機等先進檢測和數據處理設備，可檢測高低、水平、扭曲、軌向等軌道不平順參數。如公開號為cn109281238a的中國發明專利公開了一種軌道檢測儀，利用架設于軌道上的主梁和沿軌道滑行的行走輪組件，用于檢測軌據。公開號為cn108466633a的中國發明專利公開了一種軌道檢測機器人，該機器人能夠在單根軌道上行走且能夠維持穩定。

3、然而現有技術中的軌道檢測小車存在如下技術問題：

4、（1）檢測小車是在軌道上行走，當軌道上有行車時，需要拆除監測裝置，從而造成監測效率低的問題；

5、（2）檢測項目較為單一，使得對軌道的檢測效率降低；

6、（3）當軌道行車發生振動時，會對監測精度造成干擾；

7、（4）無法對施工路段的軌道狀態進行實時監測；

8、（5）大部分設備需要有人值守，實用性和便捷性較差。

技術實現思路

1、為了解決現有技術中的不足，本發明提供一種軌道監測方法及監測裝置，該監測方法是依托于設置在施工便梁上的監測裝置進行的，不會對軌道的正常行車造成影響，且該監測方法能夠?qū)壍罓顟B(tài)、軌道扣件螺栓的緊固狀態、軌道的沉降、軌道間距多個項目進行無人值守監測，監測范圍廣。

2、為了實現上述目的，本發明采用的具體方案為：

3、一方面，本發明提供了一種軌道監測方法，能夠?qū)芊旁谑┕け懔褐袡M梁上的軌道進行監測，主要包括如下步驟：

4、s1、在施工便梁的兩根縱梁頂部安裝軌道監測裝置，所述軌道設于兩根縱梁之間，且軌道的延伸方向與縱梁的延伸方向一致，所述軌道監測裝置包括沿縱梁的延伸方向鋪設的走行軌路、以及能夠沿走行軌路進行往復移動的監測小車，所述監測小車能夠?qū)壍肋M行監測，所述監測小車包括含有接收處理模塊的控制器、以及與控制器相連的利用第一機械臂進行多自由度運動的激光位移傳感器和利用第二機械臂進行多自由度運動的攝像頭；

5、s2、利用所述監測小車能夠?qū)壍肋M行以下任意一種情況的監測：

6、（1）待監測小車移動至監測地點后，利用第一機械臂調整激光位移傳感器至目標位置，激光位移傳感器采集軌道三維空間數據，控制器接收軌道三維空間數據，并進行數據處理，獲取軌道數據，能夠?qū)壍肋M行狀態監測；

7、（2）待監測小車移動至監測地點后，利用第一機械臂調整激光位移傳感器至目標位置，利用第二機械臂將攝像頭調整至目標位置，激光位移傳感器采集軌道三維空間數據，攝像頭拍攝軌道扣件螺栓圖像，控制器接收軌道三維空間數據和軌道扣件螺栓圖像后，進行數據處理，獲取軌道扣件螺栓緊固狀態的判斷數據，進行能夠?qū)壍揽奂菟ǖ木o固狀態進行監測；

8、（3）在所述監測小車上設置棱鏡，在施工便梁附近的高地上設置全站儀，所述全站儀與控制器相連；兩臺監測小車同時同向行駛，到達對應監測地點，激光位移傳感器測量同側單軌高度和/或單軌到同側激光位移傳感器的距離，所述全站儀能夠自動追蹤棱鏡進而測量監測小車的位置數據，所述攝像頭能夠?qū)筛壍肋M行拍攝，控制器對接收的同側單軌高度和/或單軌到同側激光位移傳感器的距離、以及監測小車的位置數據進行一次整合，然后對通過處理圖像獲取的軌道變化數據和一次整合結果進行二次整合，獲得軌道沉降和/或軌道間距數據，進而能夠?qū)壍赖某两怠⒑?或軌道間距進行監測；

9、s3、若監測到異常數據，則啟動報警，提醒相關部門注意。

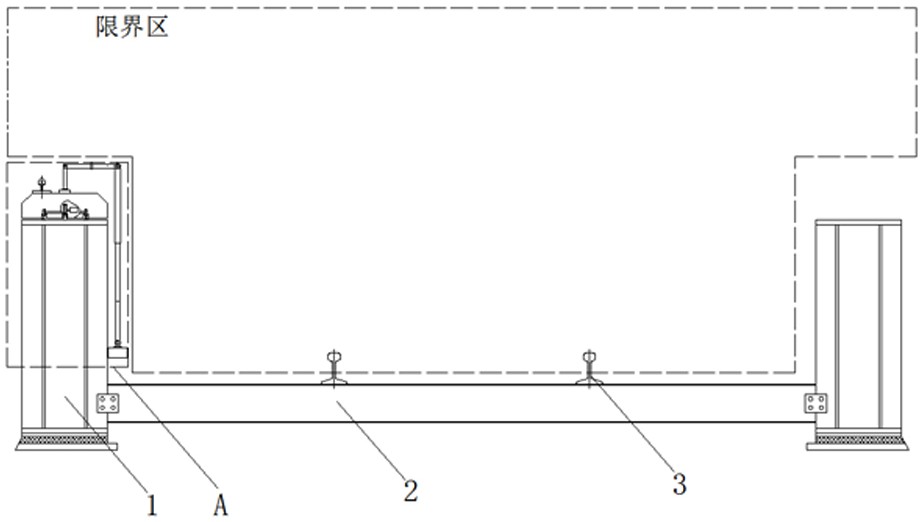

10、另一方面，本發明提供了一種軌道監測裝置，包括沿兩根縱梁的延伸方向鋪設于縱梁頂部的走行軌路、以及能夠沿走行軌路進行往復移動的監測小車，兩個監測小車相對設置，所述監測小車包括含有接收處理模塊的控制器、棱鏡、以及與控制器相連的利用第一機械臂進行多自由度旋轉的激光位移傳感器和利用第二機械臂進行多自由度旋轉的攝像頭。

11、進一步地，所述監測小車包括底板，所述第一機械臂、第二機械臂和棱鏡均設于底板上。

12、進一步地，所述走行軌路為齒條軌路，所述底板下方設有能夠與走行軌路相嚙合的走行齒輪，所述走行齒輪與走行驅動電機相連；走行齒輪周圍設有齒輪圈數傳感器，所述齒輪圈數傳感器能夠記錄走行齒輪所旋轉的圈數，并傳送至控制器，所述控制器能夠計算出監測小車位移距離，得到監測小車的實時位置信息，判斷監測小車是否到達監測地點。

13、進一步地，所述第二機械臂設于移動凸臺上，所述移動凸臺能夠相對于底板進行橫向和縱向移動。

14、進一步地，所述底板上端面設有橫向驅動組件，橫向驅動組件上設有縱向驅動組件，所述移動凸臺安裝在縱向驅動組件上，通過橫向驅動組件和縱向驅動組件能夠?qū)Φ诙C械臂進行移動。

15、進一步地，所述橫向驅動組件和縱向驅動組件均采用電機絲杠模組。

16、進一步地，所述縱梁頂部于走行軌路的兩側還平行鋪設有限位軌路，所述監測小車上于走行齒輪的兩側均設有限位車輪，所述限位車輪與限位軌路相配合能夠限制監測小車沿橫梁的延伸方向進行移動。

17、有益效果：

18、（1）本發明的監測方法能夠?qū)壍罓顟B(tài)、軌道扣件螺栓的緊固狀態、軌道的沉降、軌道間距多個項目進行監測，監測范圍廣。

19、（2）本發明的軌道監測裝置設在軌道兩側的縱梁上，不會對軌道的正常行車造成影響，無需拆除監測裝置。

20、（3）本發明的軌道監測裝置還包括全站儀和棱鏡，能夠在監測軌道的沉降、軌道間距時，消除因縱梁變形而引起的誤差，提高監測精度。

21、（4）本發明的軌道監測裝置包括激光位移傳感器和攝像頭，兩者相互配合，縱使在惡劣天氣下，也能夠?qū)壍揽奂菟ǖ木o固狀態進行監測。

22、（5）本發明在監測軌道的沉降、軌道間距時，利用激光位移傳感器采集的信息獲取初始的軌道沉降和軌距數據，利用攝像頭拍攝圖像獲取軌道變化值，利用兩組數據進行相互矯正，提高軌距和軌道沉降的監測精度。

23、（6）本發明在監測到數據異常時，能夠進行報警，能夠防止災害事故的發生和擴大，減少損失，并實現自動監測和無人值守。

技術特征：

1.一種軌道監測方法，能夠?qū)芊旁谑┕け懔褐袡M梁（2）上的軌道（3）進行監測，其特征在于，主要包括如下步驟：

2.一種軌道監測裝置，其特征在于，包括沿兩根縱梁（1）的延伸方向鋪設于縱梁（1）頂部的走行軌路（18）、以及能夠沿對應的走行軌路（18）進行往復移動的監測小車，兩個監測小車相對設置，所述監測小車包括含有接收處理模塊的控制器、棱鏡（13）、以及與控制器相連的利用第一機械臂進行多自由度旋轉的激光位移傳感器（4）和利用第二機械臂進行多自由度旋轉的攝像頭（21）。

3.根據權利要求2所述的一種軌道監測裝置，其特征在于，所述監測小車包括底板（20），所述第一機械臂、第二機械臂和棱鏡（13）均設于底板（20）上。

4.根據權利要求3所述的一種軌道監測裝置，其特征在于，所述走行軌路（18）為齒條軌路，所述底板（20）下方設有能夠與走行軌路（18）相嚙合的走行齒輪（15），所述走行齒輪（15）與走行驅動電機（19）相連；走行齒輪（15）周圍設有齒輪圈數傳感器（14），所述齒輪圈數傳感器（14）能夠記錄走行齒輪（15）所旋轉的圈數，并傳送至控制器，所述控制器能夠計算出監測小車位移距離，得到監測小車的實時位置信息，判斷監測小車是否到達監測地點。

5.根據權利要求3所述的一種軌道監測裝置，其特征在于，所述第二機械臂設于移動凸臺（26）上，所述移動凸臺（26）能夠相對于底板（20）進行橫向和縱向移動。

6.根據權利要求5所述的一種軌道監測裝置，其特征在于，所述底板（20）上端面設有橫向驅動組件（28），橫向驅動組件（28）上設有縱向驅動組件（27），所述移動凸臺（26）安裝在縱向驅動組件（27）上，通過橫向驅動組件（28）和縱向驅動組件（27）能夠?qū)Φ诙C械臂進行移動。

7.根據權利要求6所述的一種軌道監測裝置，其特征在于，所述橫向驅動組件（28）和縱向驅動組件（27）均采用電機絲杠模組。

8.根據權利要求4所述的一種軌道監測裝置，其特征在于，所述縱梁（1）頂部于走行軌路（18）的兩側還平行鋪設有限位軌路（17），所述監測小車上于走行齒輪（15）的兩側均設有限位車輪（16），所述限位車輪（16）與限位軌路（17）相配合能夠限制監測小車沿橫梁（2）的延伸方向進行移動。

技術總結
本發明提供一種軌道監測方法及監測裝置，該軌道監測方法具體方法為：在施工便梁的兩根縱梁頂部安裝軌道監測裝置，軌道監測裝置包括走行軌路、以及能夠沿走行軌路進行往復移動的監測小車，監測小車包括控制器、激光傳感器和攝像頭，在監測小車上設置監測棱鏡，在施工便梁附近的高地上設置全站儀；利用監測小車對軌道狀態、軌道扣件螺栓的緊固狀態、軌道的沉降及間距進行監測，當控制器監測到異常數據時，控制器發出報警。該監測方法是依托于設置在施工便梁上的監測裝置進行的，不會對軌道的正常行車造成影響，且該監測方法能夠?qū)壍罓顟B(tài)、軌道扣件螺栓的緊固狀態、軌道的沉降、軌道間距多個項目進行無人值守監測，監測范圍廣。

技術研發人員：李玉如,劉通,黃克杰,徐立友,謝君科,張伏,曹付義,郭志軍
受保護的技術使用者：河南科技大學
技術研發日：
技術公布日：2025/4/24
