本實用新型涉及載物搬運領域，尤其指一種四星輪電動爬樓車。

背景技術：

隨著社會的發展，我國逐漸邁入老齡化社會。越來越多的老年人群體面臨著生活上的很多不方便。現有的老年人群體很大一部分生活在上世紀八十年代到二十一世紀初建造的小區內。此類小區多為低層建筑，因此大多不曾配備電梯。隨著年齡的增長，諸如煤氣乃至一些生活用品的搬運成了老式小區生活的老年人不得不面對的難題。基于此，本發明人萌生了設計一款電動爬樓車的想法。

現有技術中，電動爬樓車往往會出現操控不易，噪音較大，另外平底行走功能缺陷也是很大的問題。

技術實現要素：

為了解決現有技術中電動爬樓車操控不易，噪音大，不能簡單的平地行走的技術問題，本實用新型提供一種四星電動爬樓車。

本實用新型解決其技術問題所采用的技術方案是：

一種四星電動爬樓車，包括動力機構，車架機構，行走機構，控制機構，等幾部分組成，其中動力機構由電池槽，電瓶，電機，電機座構成；車架機構由伸縮桿，固定桿，擋板，A40手柄構成；行走機構由橡皮輪，十字撥輪，從從動鏈輪，150鏈，鏈輪，傳動軸，主動鏈輪，從動鏈輪構成；控制機構由控制盒，空氣開關，調速手柄，A30手柄，手動控制夾緊器構成。

進一步的，所述伸縮桿由加厚方形鋼管制成。

進一步的，所述固定桿由加厚方形鋼管制成。

進一步的，所述橡皮輪輪胎采用發泡橡膠靜音實心胎。

進一步的，所述四星電動爬樓車還設置有鎖芯，鎖座。

本實用新型的有益效果是：本實用新型車架采用加厚方形鋼管制作，強度冗余量大，超載能力強。行走部分采用四星輪結構，有效降低上下臺階時整車的重心偏移量，更容易操控。車輪選用發泡橡膠靜音實心胎，免充氣，彈性好，重量輕，不傷樓梯，上下樓噪音小。上樓速度可控，下樓可選輕載、重載狀態，均為電子控制方式。鏈條傳動，運行可靠，效率高，噪音低。選用電動自行車普遍采用的蓄電池及控制器等相關電器，可靠性高，成本低。本車最突出的特點是就有平地行走功能，平地行走狀態時兩輪著地，在樓梯間運行時轉彎自如。

附圖說明

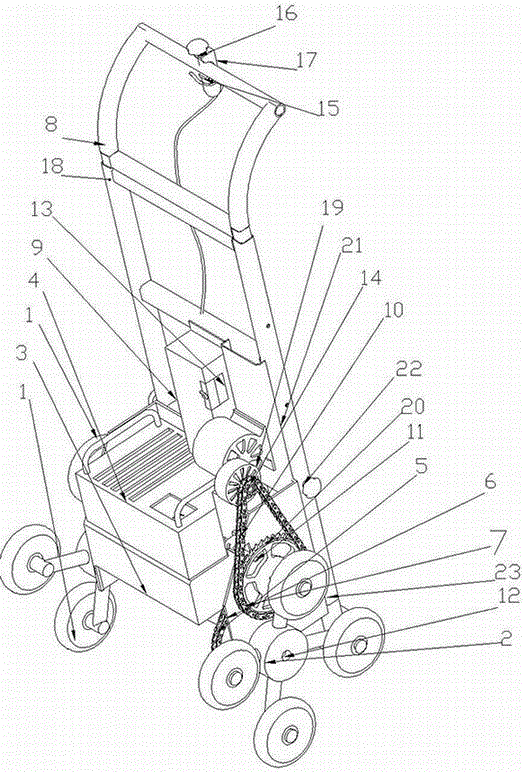

圖1 本實用新型的結構示意圖。

圖中 1、橡皮論，2、十字撥輪，3、電池槽，4、電瓶，5、從從動鏈輪，6、150鏈，7、鏈輪，8、伸縮桿，9、控制盒，10、鎖座，11、鎖芯，12、傳動軸，13、空氣開關，14、主動鏈輪，15、調速手柄，16、A30手柄，17、手動控制夾緊器，18、固定桿，19、電機，20、從動鏈輪，21、電機座，22、A40手柄，23、擋板。

具體實施方式

下面結合附圖對本實用新型做進一步說明：

如圖1所示，一種四星電動爬樓車，包括動力機構，車架機構，行走機構，控制機構，等幾部分組成，其中動力機構由電池槽3，電瓶4，電機19，電機座21構成；車架機構由伸縮桿8，固定桿18，擋板23，A40手柄22構成；行走機構由橡皮輪1，十字撥輪2，從從動鏈輪5，150鏈6，鏈輪7，傳動軸12，主動鏈輪14，從動鏈輪20構成；控制機構由控制盒9，空氣開關13，調速手柄15，A30手柄16，手動控制夾緊器17構成。

使用過程中，通過A40手柄22可以調節伸縮桿8的長度，以適應不同身高的人。通過控制調速手柄15來控制整個四星電動爬樓車的十字撥輪2轉速。爬樓梯時，十字撥輪2輪流攀在上一級臺階,隨著人在向上走的過程，整個爬樓車隨著十字撥輪2的轉動不斷抬高，直至到達樓梯拐彎處平地，十字撥輪2停止轉動，兩個橡皮輪1著地，如此交替進行，則完成整個爬樓運動。

最后需要說明的是，具體實施方式是對本實用新型的進一步說明而非限制，對本領域普通技術人員來說，可以在不脫離本實用新型實質內容的情況下做進一步變換，而所有這些變換都應屬于本實用新型所附權利要求的保護范圍。
