本實用新型涉及一種電動三輪車，屬電動三輪車領域，具體是一種基于新型車廂的電動三輪車。

背景技術：

近年來，快遞車的市場銷量快速增長，備受市場青睞，市場發展迅速。目前公知的快遞三輪車的車廂材料為冷彎型鋼和冷軋鋼板，多采用焊接形式制作，車廂質量較重，從而使整車質量較重。這樣一方面造成快遞三輪車的制動距離較大，存在安全隱患；另一方面也造成續航里程短，使用不方便。

技術實現要素：

針對上述現有技術存在的問題，本實用新型提供一種基于新型車廂的電動三輪車，以提供質量更輕，且更適合快遞行業規則的輕質、易維保的帶車廂電動三輪車結構。

為了實現上述目的，本實用新型采用的技術方案是：一種基于新型車廂的電動三輪車，包括車架總成，所述車架總成上固定有座椅、轉向系統、驅動系統、制動系統、電器儀表系統；所述車架總成包括車輛后端的車廂底架，所述車廂底架通過車廂連接片可拆卸連接有新型三輪車廂，所述新型三輪車廂包括頂板總成，所述頂板總成四側垂直固定有前圍板總成、后圍板總成、左圍板總成以及右圍板總成；所述頂板總成包括有頂板，所述頂板左、右兩側通過頂板固定片固定連接有車廂縱管，所述頂板前、后兩端固定連接有車廂橫管；所述左圍板總成包括有左圍板，所述左圍板左、右兩側固定連接有車廂豎管，所述左圍板上、下兩側固定連接至車廂縱管；所述前圍板總成與后圍板總成結構相同、尺寸一致，均包括有側圍板，所述側圍板上、下兩端固定連接至車廂橫管，所述側圍板左、右兩側固定連接至車廂豎管；所述右圍板總成包括左門、右門以及延伸門，所述右門及左門在相互靠近端分別設有門鎖及門鎖擋塊，所述右門遠離左門側通過車門側擋板固定連接有車門加強管，所述車門加強管固定至車廂豎管，所述左門遠離右門側通過車門側擋板固定連接有車廂右側豎管，所述右側豎管另一側連接有延伸門，所述延伸門內側在車廂右側豎管處通過螺栓固定有右圍板固定片，所述延伸門另一側通過車門加強管嵌入固定至車廂豎管，所述車廂右側豎管上、下兩端均通過右側豎管固定片固定至車廂縱管，所述車門加強管以及延伸門的上、下兩端固定連接至車廂縱管，所述左門與右門上、下兩側在車廂縱管上還置有車門端擋板。

進一步，所述左門包括車門封板，所述車門封板上、下兩側均通過車門橫加強筋固定有車門橫管，所述車門封板左、右兩側均通過車門豎加強筋固定有車門立管，所述車門立管與車門橫管通過車門固定片固定連接，所述左門的左側固定連接有轉軸合頁，通過轉軸合頁連接至車廂右側豎管，所述左門的右側在車門立管內側固定有門鎖擋塊，所述門鎖擋塊上、下兩側還固定有彈簧插銷鎖。

進一步，所述右門包括門封板，所述車門封板上、下兩側均通過車門橫加強筋固定有車門橫管，所述車門封板左、右兩側均通過車門豎加強筋固定有車門立管，所述車門立管與車門橫管通過車門固定片固定連接，所述右門的右側固定連接有轉軸合頁，通過轉軸合頁連接至右門加強管，所述右門左側的車門立管上相對于門鎖擋塊位置開有通孔，通孔內固定有車門鎖，所述右門靠近左門一側還固定有右門擋板。

進一步，所述的側圍板以及左圍板左、右側分別固定有廂板加強管，通過廂板加強管嵌入固定在車廂豎管內，可顯著提高車廂的牢固程度。

進一步，所述左圍板、側圍板、左門、右門以及延伸門使用鋁合金扣板，在保證結構強度的同時可有效降低整車重量。

優選，所述頂板總成、前圍板總成、后圍板總成、左圍板總成以及右圍板總成均使用鋁合金材質，可有效地降低整車總重。

本實用新型的有益效果是：使用鋁合金車廂可有效地降低車廂重量；且通過廂板加強管以及頂板固定片可顯著提高車廂結構強度；車門附近利用多個擋板可以保證車門密封性，提高車廂防水性能。

附圖說明

圖1為本實用新型結構示意圖；

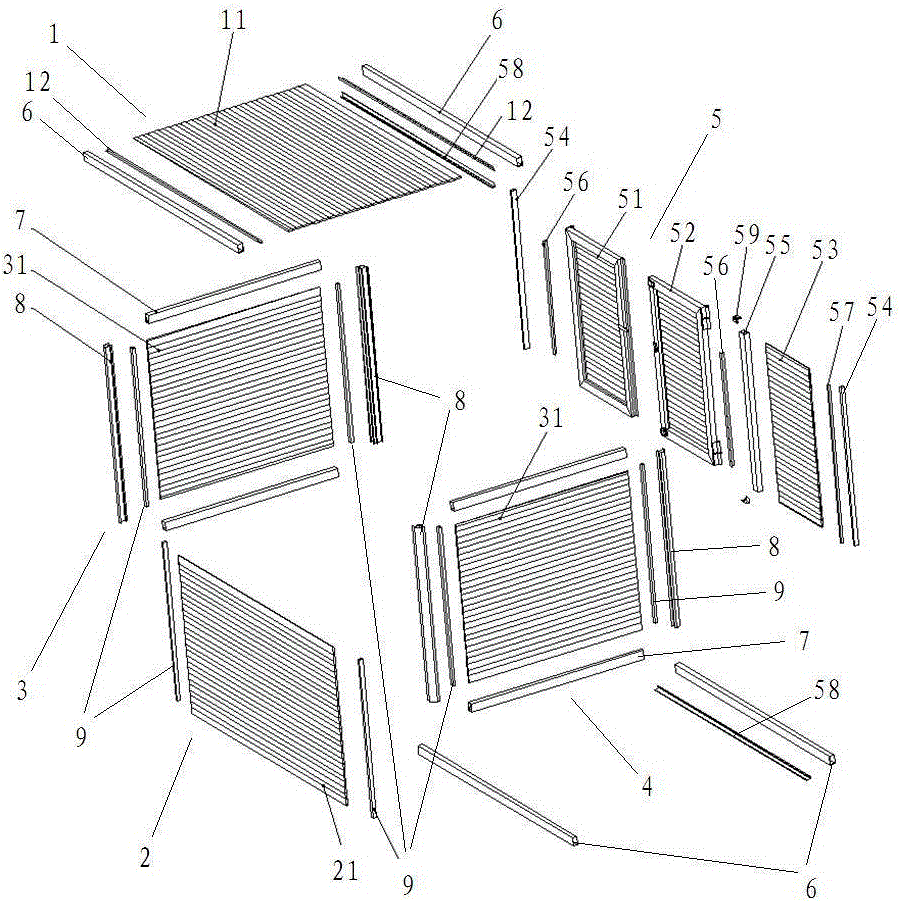

圖2為本實用新型車廂結構示意圖

圖3為本實用新型車廂右門結構示意圖；

圖4為本實用新型車廂左門結構示意圖。

圖中：101、車架總成，102、座椅，103、轉向系統，104、驅動系統，105、制動系統，106、電器儀表系統，107、車廂底架，108、車廂連接片，109、新型三輪車廂，1、頂板總成，11、頂板，12、頂板固定片，2、左圍板總成，21、左圍板，3、前圍板總成，31、側圍板，4、后圍板總成，5、右圍板總成，51、右門，52、左門，53、延伸門，54、車門加強管，55、車廂右側豎管，56、車門側擋板，57、右圍板固定片，58、車門端擋板，59、右側豎管固定片，511、車門封板，512、車門橫加強筋，513、車門橫管，514、車門豎加強筋，515、車門立管，516、車門固定片，517、轉軸合頁，518、車門鎖，519、右門擋板，521、門鎖擋塊，522、彈簧插銷鎖，6、車廂縱管，7、車廂橫管，8、車廂豎管，9、廂板加強管。

具體實施方式

下面結合附圖對本實用新型作進一步說明。

如圖1和圖2所示，一種基于新型車廂的電動三輪車，包括車架總成101，所述車架總成101上固定有座椅102、轉向系統103、驅動系統104、制動系統105、電器儀表系統106；所述車架總成101包括固定在車架總成101后端的車廂底架107，所述車廂底架通過車廂連接片108可拆卸連接有新型三輪車廂109，所述新型三輪車廂109包括頂板總成1，所述頂板總成1的四側下部垂直固定有左圍板總成2、前圍板總成3、后圍板總成4以及右圍板總成5；所述頂板總成1包括有頂板11，所述頂板11的左、右兩側通過頂板固定片12固定連接有車廂縱管6，所述頂板11的前、后兩端固定連接有車廂橫管7；所述左圍板總成2包括有左圍板21，所述左圍板21左、右兩側固定連接有車廂豎管8，所述左圍板21的上、下兩側固定連接至車廂縱管6；所述前圍板總成3與后圍板總成4結構相同、尺寸一致，均包括有側圍板31，所述側圍板31的上、下兩端固定連接至車廂橫管7，所述側圍板31的左、右兩側固定連接至車廂豎管8；所述右圍板5總成包括左門52、右門51以及延伸門53，所述右門51及左門52在相互靠近端分別設有車門鎖518及門鎖擋塊521，所述右門51遠離左門52一側通過車門側擋板56固定連接有車門加強管54，所述車門加強管54固定至車廂豎管8，所述左門52遠離右門51一側通過車門側擋板56固定連接有車廂右側豎管55，所述車廂右側豎管55另一側連接有延伸門53，所述延伸門53內側在車廂右側豎管55處通過螺栓固定有右圍板固定片57，所述延伸門53的另一側通過車門加強管54嵌入固定至車廂豎管8，所述車廂右側豎管55上、下兩端均通過右側豎管固定片59固定至車廂縱管6，所述車門加強管54以及延伸門53的上、下兩端固定連接至車廂縱管6，所述右門51與左門52上、下兩側在車廂縱管6上還固定有車門端擋板58。

進一步，所述右門51包括車門封板511，所述車門封板511上、下兩側均通過車門橫加強筋512固定有車門橫管513，所述車門封板511左、右兩側均通過車門豎加強筋514固定有車門立管515，所述車門立管515與車門橫管513通過車門固定片516固定連接，所述右門51的右側固定連接有轉軸合頁517，通過轉軸合頁517連接至車門加強管54，所述右門51左側的車門立管515上開有通孔，通孔內固定有車門鎖518，所述右門51靠近左門52一側還固定有右門擋板519。

進一步，所述左門52包括車門封板511，所述車門封板511上、下兩側均通過車門橫加強筋512固定有車門橫管513，所述車門封板511左、右兩側均通過車門豎加強筋514固定有車門立管515，所述車門立管515與車門橫管513通過車門固定片516固定連接，所述左門52的左側固定連接有轉軸合頁517，通過轉軸合頁517連接至車廂右側豎管55，所述左門52的右側在車門立管515內側相對于車門鎖518的位置固定有門鎖擋塊521，所述門鎖擋塊521上、下兩側還固定有彈簧插銷鎖522。

進一步，所述的側圍板31以及左圍板21的左、右側分別固定有廂板加強管9，通過廂板加強管9固定連接至車廂豎管8，可顯著提高車廂的牢固程度。

進一步，所述左圍板21、側圍板31、右門51、左門52以及延伸門53使用鋁合金扣板，在保證結構強度的同時可有效降低整車重量。

優選，所述頂板總成1、左圍板總成2、前圍板總成3、后圍板總成4以及右圍板總成5均使用鋁合金材質，可有效地降低車廂總重。

新型三輪車廂具體組裝時，車廂縱管6與車廂橫管7的兩端分別套設在車廂豎管8的兩側槽內，再通過鉚釘分別與車廂豎管8固定在一起；車廂右側豎管55通過車廂右側豎管固定片59和鉚釘與車廂縱管6固定在一起；左圍板21和側圍板31的上、下兩面分別與車廂縱管6、車廂橫管7緊密配合，左、右兩側分別套設在車廂豎管8的兩側槽內，并將廂板加強管9相應的內嵌在槽內剩余的空隙里，通過螺釘將廂板加強管9與車廂豎管8固定在一起，可有效防止圍板的晃動，保證了圍板的強度。延伸門53的上、下兩面分別與車廂縱管8緊密配合，右面與車廂右側豎管55緊密配合，并在內側通過螺釘將右圍板固定片57與車廂右側豎管55固定在一起，左側套設在車廂豎管8的一側槽內，并將車門加強管54內嵌在槽內空余的間隙里，通過螺釘將車門加強管54與車廂豎管8固定在一起，可有效防止圍板的晃動，保證了右圍板總成5的強度。頂板11內嵌在由車廂縱管6、車廂橫管7、車廂豎管8組成的廂體框架內，保證上表面齊平，下方通過頂板固定片12支撐，頂板固定片12通過螺釘與車廂縱管6固定在一起；組裝左,52時，右門加強管54通過螺釘與車廂豎管8固定在一起。左門52、右門51上設有轉軸合頁517，將轉軸合頁517中的另一個合頁片通過鉚釘與車廂右側豎管55、右門加強管54連接在一起，左門52與右門51的上、下面與車廂縱管6之間留有2-3mm的均勻閃縫，保證其開關順滑。左門52與右門51內側設有車門端擋板58、車門側擋板56，車門端擋板58分別位于左門52與右門51內側的上方和下方，通過螺釘與車廂縱管6固定在一起，位置高出車廂縱管6，起到限位和防雨雪作用；車門側擋板56分別位于左門52與右門51內側的左側和右側兩轉軸合頁517之間，通過螺釘分別與車廂右側豎管55、右門加強管54固定在一起，且位置高出二者，可有效防止雨雪進入車廂內。左門52設有彈簧插銷鎖522，且左門52與右門51之間通過設置車門鎖518和門鎖擋塊521，可有效保證車廂內物品的安全。車門立管515與車門橫管513通過車門固定片516和鉚釘固定在一起；車門豎加強筋514與車門橫加強筋512通過螺釘分別與車門立管515、車門橫管513固定在一起；車門封板511內嵌在車門豎加強筋514與車門橫加強筋512的槽內，通過螺釘與之固定；將轉軸合頁517中的一個合頁片通過鉚釘與車門立管515固定在一起；門鎖擋塊521與彈簧插銷鎖522通過螺釘分別與車門立管515固定，門鎖擋塊521位于其內側居中位置，彈簧插銷鎖522位于其內側上、下方位置；組裝右門時，車門立管515與車門橫管513通過車門固定片516和鉚釘固定在一起；車門豎加強筋514與車門橫加強筋512通過螺釘分別與車門立管515、車門橫管513固定在一起；車門封板511內嵌在車門豎加強筋514與車門橫加強筋512的槽內，通過螺釘與之固定；將轉軸合頁517中的一個合頁片通過鉚釘與車門立管515固定在一起；車門鎖518通過螺釘與車門立管515固定，位于其內側居中位置；右門擋板519通過螺釘與車門立管515固定，位于其立面，可有效防止雨雪進入車廂內。

綜上所述，本實用新型效果明顯，方便實用，使用鋁合金車廂可有效地降低車廂重量；且通過廂板加強管以及頂板固定片可顯著提高車廂結構強度；車門附近利用多個擋板可以保證車門密封性，提高車廂防水性能。
