本發明涉及體育用品器材技術領域，涉及一種籃球存放推車，特別是涉及一種便攜式充氣結構的籃球存放推車。

背景技術：

體育課是每個學校必設的課程，其中籃球課程越來越多的被設置到學校的體育課程中，在籃球課程中涉及到球類的存放、運輸和使用。在一些中小學中，體育教師經常會讓幾個學員抱著或者抬著器材到使用場地，費時費力，使用不方便；而在一些高校中，體育器材室和籃球場地也相隔較遠，操作較為不便。另外，由于球類使用頻繁或在器材室擺放時間較長，經常會出現氣不足的情況，而這種現象常在使用時才被發現，影響籃球的正常使用。

中國專利申請號201420789446.2發明專利公開了一種帶充氣功能的球類存放推車，該存放推車由上車身、下車身和充氣筒構成，雖能對球類進行充氣，但在一個人充氣操作時，籃球的擺放極其不穩定，充氣操作更多的時候也是由兩個人完成的(一個人緊緊抱住籃球，另一個人操作充氣筒)，這種操作模式費時費力，操作也非常不便，此外，充氣人員對充氣的程度也不易把握，需要對此進行改進。

技術實現要素：

本發明針對上述籃球存放推車充氣過程操作費時費力，充氣程度不易把握等不足，提出一種便攜式充氣結構的籃球存放推車，目的在于減少充氣操作的人數，解決充氣過程籃球擺放的穩定性，能提高籃球的充氣速度，為正常使用籃球保駕護航。

本發明的技術方案是：一種便攜式充氣結構的籃球存放推車，包括上車身、下車身，設置在上車身上端的推桿，設置在下車身下端的車輪，設置在上車身和下車身之間的連桿，以及與上車身相連接固定的充氣筒；其特征在于：所述充氣筒所在側的上車身底部設有旋轉放置塊，所述旋轉放置塊通過活動鉸鏈與上車身活動相連，所述旋轉放置塊的中心開有放置孔，所述放置孔的外側開有支撐孔，所述下車身一側設有支撐桿和擋塊，所述支撐桿的一端與下車身旋轉固定，另一端緊靠在擋塊上進行限位固定，所述支撐桿旋轉朝上時，其上端作用在所述旋轉放置塊的放置孔中形成支撐。

所述旋轉放置塊呈矩形板狀結構。

所述放置孔為直徑為100mm的圓形通孔。

所述支撐孔為40×20mm的矩形盲孔，支撐孔的深度為10mm。

所述支撐桿通過雙頭螺栓與下車身活動連接。

所述擋塊和支撐桿相交端處均設有30°的斜角。

所述支撐桿的截面呈矩形結構，截面尺寸略小于支撐孔的尺寸。

本發明的有益效果為：本發明提供的一種便攜式充氣結構的籃球存放推車，結構新穎、工作原理清晰，在上車身上設置與充氣筒相匹配的籃球放置板，減少了充氣操作的人數，解決了充氣過程中籃球擺放的穩定性，能提高籃球的充氣速度，為正常使用籃球保駕護航。

附圖說明

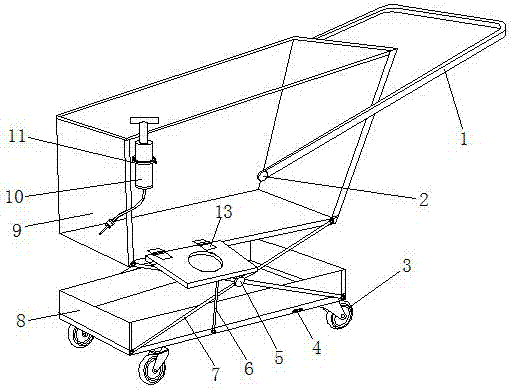

圖1為本發明結構示意圖。

圖2為本發明使用狀態結構示意圖。

圖3為本使用新型中旋轉放置板的結構示意圖。

圖中：推桿1、限位塊2、車輪3、擋塊4、旋緊開關5、支撐桿6、連桿7、下車身8、上車身9、充氣筒10、拉緊環11、旋轉放置塊12、支撐孔12-1、放置孔12-2、活動鉸鏈13。

具體實施方式

下面結合附圖對本發明作進一步說明：

如圖1-3所示，一種便攜式充氣結構的籃球存放推車，包括上車身9、下車身8，設置在上車身9上端的推桿1，設置在下車身8下端的車輪3，設置在上車身9和下車身8之間的連桿7，以及與上車身9相連接固定的充氣筒10；充氣筒10所在側的上車身9底部設有旋轉放置塊12，旋轉放置塊12通過活動鉸鏈13與上車身9活動相連，旋轉放置塊12的中心開有放置孔12-2，放置孔12-2的外側開有支撐孔12-1，下車身8一側設有支撐桿6和擋塊4，支撐桿6的一端與下車身8旋轉固定，另一端緊靠在擋塊4上進行限位固定，支撐桿6旋轉朝上時，其上端作用在旋轉放置塊12的放置孔12-2中形成支撐。

如圖1-3所示，一種便攜式充氣結構的籃球存放推車，旋轉放置塊12呈矩形板狀結構；放置孔12-2為直徑為100mm的圓形通孔；支撐孔12-1為40×20mm的矩形盲孔，支撐孔12-1的深度為10mm；支撐桿6通過雙頭螺栓與下車身8活動連接；擋塊4和支撐桿6相交端處均設有30°的斜角；支撐桿6的截面呈矩形結構，截面尺寸略小于支撐孔12-1的尺寸。

本發明結構新穎、工作原理清晰，在上車身上設置與充氣筒相匹配的籃球放置板，減少了充氣操作的人數，解決了充氣過程中籃球擺放的穩定性，能提高籃球的充氣速度，為正常使用籃球保駕護航。

技術特征：

技術總結
一種便攜式充氣結構的籃球存放推車，包括上車身、下車身，設置在上車身上端的推桿，設置在下車身下端的車輪，設置在上車身和下車身之間的連桿，以及與上車身相連接固定的充氣筒；充氣筒所在側的上車身底部設有旋轉放置塊，旋轉放置塊通過活動鉸鏈與上車身活動相連，旋轉放置塊的中心開有放置孔，放置孔的外側開有支撐孔，下車身一側設有支撐桿和擋塊，支撐桿的一端與下車身旋轉固定，另一端緊靠在擋塊上進行限位固定，支撐桿旋轉朝上時，其上端作用在旋轉放置塊的放置孔中形成支撐。本發明結構新穎、工作原理清晰，減少了充氣操作的人數，解決了充氣過程中籃球擺放的穩定性，能提高籃球的充氣速度，為正常使用籃球保駕護航。

技術研發人員：尹東吉
受保護的技術使用者：尹東吉
技術研發日：2017.05.15
技術公布日：2017.08.25
