本技術涉及運輸裝置，特別涉及一種土木工程用材料運輸裝置。

背景技術：

1、隨著社會的不斷發展，土木工程行業得到了蓬勃發展，土木工程是建造各類土地工程設施的科學技術的統稱，指工程建設的對象，例如房屋、電站、飛機場、海洋平臺、給水排水以及防護工程等，也指所應用的材料、設備和所進行的勘測、設計、施工、保養和維修等技術活動，土木工程的材料需要進行運輸，因此就需要一種土木工程用材料運輸裝置。

2、授權公告號cn218055268u公開了一種土木工程用材料運輸裝置，包括第一固定倉，第一固定倉的內部活動連接有放料板，第一固定倉的左側內壁固定連接有第二u型架，第二u型架的內部鉸接有頂板，第一固定倉的底部設置有活動機構，第一固定倉的外側設置有固定組件，活動機構包括與第一固定倉底部固定連接的第二固定倉，第二固定倉的內部固定連接有電機。

3、上述專利中放料板尺寸固定，土木工程用材料中包含不同尺寸和形狀的板材，放置在放料板上進行運輸時，不能對材料進行固定，而且運輸過程中存在地面不平導致整體裝置發生顛簸，使得材料的邊角處受到磕碰和損壞，因此，本申請?zhí)峁┝艘环N土木工程用材料運輸裝置來滿足需求。

技術實現思路

1、本實用新型要解決的技術問題是提供一種土木工程用材料運輸裝置以解決上述背景技術中提出的土木工程用材料中包含不同尺寸和形狀的板材，放置在放料板上進行運輸時，不能對材料進行固定，而且運輸過程中存在地面不平導致整體裝置發生顛簸，使得材料的邊角處受到磕碰和損壞的問題，具體如下：

2、一種土木工程用材料運輸裝置，包括移動座，還包括承托板以及固定安裝在承托板底部的配合板，所述配合板的底部固定安裝有支撐座，所述支撐座的底部與移動座的頂部固定安裝，所述承托板與配合板之間轉動連接有齒輪一，所述齒輪一的外壁嚙合有兩個齒條，所述齒條的頂部與承托板的底部滑動連接，所述齒條上固定安裝有連接板，所述連接板設置有兩個長桿端部，且長桿端部的頂部與承托板的底部滑動連接，所述齒輪一的底部固定安裝有齒輪二，所述齒輪二的外壁嚙合有齒輪三，所述齒輪三上固定安裝有連接桿，所述連接桿一端活動套接有連接套，所述連接桿上固定安裝有兩個方塊，所述連接套的內部開設有配合連接桿軸向移動的方槽，所述連接套上固定安裝有多個限位片，所述承托板上開設有多個與限位片相配合的卡片槽，所述連接套的一端固定安裝有手搖桿，所述連接板的一側固定安裝有固定板。

3、優選的，所述連接板的一側通過合頁轉動連接有翻動板，且合頁上固定安裝有抵觸板。

4、優選的，其特征在于，所述翻動板的一端開設有活動板一，所述活動板一上固定安裝有兩個圓桿一，兩個所述圓桿一的外壁均設置有彈簧一，所述翻動板的一端開設有放置圓桿一的活動槽，且彈簧一的一端與活動槽的內壁固定連接。

5、優選的，所述固定板為u形，所述固定板的相對兩側內壁活動貫穿有兩個對稱設置的圓桿二，所述圓桿二的位于固定板內側的一端固定連接有夾持板，所述圓桿二的外壁設置有彈簧二，且彈簧二的一端與夾持板的一側固定連接，彈簧二的另一端與固定板的內壁固定連接。

6、優選的，所述夾持板的邊緣設置有圓形倒角。

7、優選的，所述配合板的底部固定安裝有固定座，所述連接桿的外壁與固定座的內部轉動連接。

8、優選的，所述承托板的兩側均固定安裝有側板。

9、優選的，所述側板的邊緣設置有圓形倒角。

10、本實用新型與現有技術相比，至少具有如下有益效果：

11、1、本實用新型通過承托板和兩個連接板以及固定板構成一個長度可調節的搬運的平臺，對不同長度的板材進行適配和搬運，從而能夠適應不同尺寸的板材，提高裝載效率和靈活性，適應不同場景的需求，能夠?qū)Π宀倪M(jìn)行固定，避免運輸過程中板材由于受到外界顛簸而導致碰撞損壞。

12、2、本實用新型通過設置可以調節角度的翻動板，可以實現保護板材側壁的作用，還能調節到水平角度，增大對板材的支撐面積，使得板材受到的支撐更加均勻，在運輸過程中更加平穩。

13、3、本實用新型通過設置夾持板、圓桿二和彈簧二，排列的板材對夾持板進行擠壓，帶動圓桿二在固定板的內部活動，同時彈簧二被壓縮，彈簧二恢復形變同時對夾持板和板材提供壓力，使得板材能夠固定在固定板的內部，從而避免在運輸過程中，由于板材振動碰撞而導致的損壞。

技術特征：

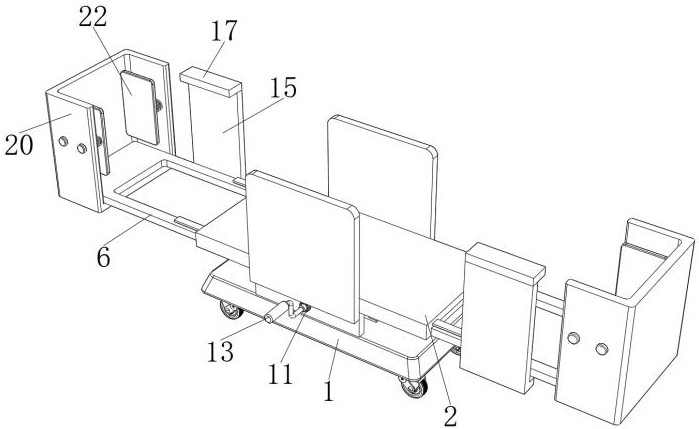

1.一種土木工程用材料運輸裝置，包括移動座（1），其特征在于，還包括承托板（2）以及固定安裝在承托板（2）底部的配合板（3），所述配合板（3）的底部固定安裝有支撐座（24），所述支撐座（24）的底部與移動座（1）的頂部固定安裝，所述承托板（2）與配合板（3）之間轉動連接有齒輪一（4），所述齒輪一（4）的外壁嚙合有兩個齒條（5），所述齒條（5）的頂部與承托板（2）的底部滑動連接，所述齒條（5）上固定安裝有連接板（6），所述連接板（6）設置有兩個長桿端部，且長桿端部的頂部與承托板（2）的底部滑動連接，所述齒輪一（4）的底部固定安裝有齒輪二（7），所述齒輪二（7）的外壁嚙合有齒輪三（8），所述齒輪三（8）上固定安裝有連接桿（9），所述連接桿（9）一端活動套接有連接套（10），所述連接桿（9）上固定安裝有兩個方塊，所述連接套（10）的內部開設有配合連接桿（9）軸向移動的方槽，所述連接套（10）上固定安裝有多個限位片（11），所述承托板（2）上開設有多個與限位片（11）相配合的卡片槽（12），所述連接套（10）的一端固定安裝有手搖桿（13），所述連接板（6）的一側固定安裝有固定板（20）。

2.根據權利要求1所述的土木工程用材料運輸裝置，其特征在于，所述連接板（6）的一側通過合頁轉動連接有翻動板（15），且合頁上固定安裝有抵觸板（16）。

3.根據權利要求2所述的土木工程用材料運輸裝置，其特征在于，所述翻動板（15）的一端開設有活動板一（17），所述活動板一（17）上固定安裝有兩個圓桿一（18），兩個所述圓桿一（18）的外壁均設置有彈簧一（19），所述翻動板（15）的一端開設有放置圓桿一（18）的活動槽，且彈簧一（19）的一端與活動槽的內壁固定連接。

4.根據權利要求1所述的土木工程用材料運輸裝置，其特征在于，所述固定板（20）為u形，所述固定板（20）的相對兩側內壁活動貫穿有兩個對稱設置的圓桿二（21），所述圓桿二（21）的位于固定板（20）內側的一端固定連接有夾持板（22），所述圓桿二（21）的外壁設置有彈簧二（23），且彈簧二（23）的一端與夾持板（22）的一側固定連接，彈簧二（23）的另一端與固定板（20）的內壁固定連接。

5.根據權利要求4所述的土木工程用材料運輸裝置，其特征在于，所述夾持板（22）的邊緣設置有圓形倒角。

6.根據權利要求1所述的土木工程用材料運輸裝置，其特征在于，所述配合板（3）的底部固定安裝有固定座（14），所述連接桿（9）的外壁與固定座（14）的內部轉動連接。

7.根據權利要求1所述的土木工程用材料運輸裝置，其特征在于，所述承托板（2）的兩側均固定安裝有側板（25）。

8.根據權利要求7所述的土木工程用材料運輸裝置，其特征在于，所述側板（25）的邊緣設置有圓形倒角。

技術總結
本技術提供一種土木工程用材料運輸裝置，包括移動座，還包括承托板以及固定安裝在承托板底部的配合板，所述配合板的底部固定安裝有四個支撐座支撐座，所述支撐座的底部與移動座的頂部固定安裝，所述承托板與配合板之間轉動連接有齒輪一，所述齒輪一的外壁嚙合有兩個齒條。本技術通過承托板和兩個連接板以及固定板構成一個長度可調節的搬運的平臺，通過設置承托板和可以調節位置的兩個連接板和固定板，承托板、連接板和固定板組成一個搬運的平臺，對不同長度的板材進行適配和搬運，從而能夠適應不同尺寸的板材，提高裝載效率和靈活性，適應不同場景的需求，能夠?qū)Π宀倪M(jìn)行固定，避免運輸過程中板材由于受到外界顛簸而導致碰撞損壞。

技術研發人員：郭廣福,孫中明,楊德雙
受保護的技術使用者：廣東電白二建集團有限公司
技術研發日：20240708
技術公布日：2025/4/24
