【】本發明涉及一種兒童推車骨架。

背景技術

0、
背景技術：

1、兒童推車是兒童成長過程中的常見產品，一般都能展開或折疊，在展開狀態供兒童乘坐出行，在折疊狀態則方便攜帶或存放。

2、兒童推車骨架的結構則關系到兒童推車折疊操作的方便性以及折疊后的體積緊湊性。目前市場上的兒童推車骨架連桿結構多種多樣，折疊動作原理不盡相同。本發明提供一種區別于現有兒童推車骨架的新型兒童推車骨架。

技術實現思路

0、
技術實現要素：

1、本發明目的是克服了現有技術的不足，提供一種結構簡單，折疊操作方便，折疊后體積小的兒童推車骨架。

2、本發明是通過以下技術方案實現的：

3、一種兒童推車骨架，在鎖定裝置解鎖后能從展開位置移動至折疊位置，包括底部支撐架，所述的底部支撐架包括前腿和與前腿繞第一軸線可轉動連接的后腿，所述的前腿和后腿下端設有車輪，所述的底部支撐架上活動連接有座位支撐件，所述的座位支撐件上連接有能沿前腿滑動的滑動部，所述的底部支撐架上還繞第二軸線可轉動連接有推桿組件，所述的推桿組件與座位支撐件之間設有在推桿組件向底部支撐架轉動靠攏時能帶動座位支撐件相對前腿滑動的傳動件，在兒童推車骨架處于折疊狀態時，所述的座位支撐件滑動靠攏到前腿上，并且，所述的推桿組件和前腿靠攏到后腿上。

4、所述的座位支撐件上還設有凸出部，所述的凸出部與后腿繞第三軸線可轉動連接。

5、所述的傳動件包括傳動片，所述的傳動片上端繞第四軸線與推桿組件可轉動連接，所述的傳動片下端繞第五軸線與座位支撐件可轉動連接。

6、在兒童推車骨架處于折疊狀態時，所述的座位支撐件收納到前腿的內側位置。

7、所述的兒童推車骨架還包括前扶手組件，所述的前扶手組件包括u形扶手桿，所述的u形扶手桿的兩端與底部支撐架繞第六軸線可轉動連接，所述的u形扶手桿與座位支撐件之間還設有在座位支撐件相對前腿滑動時能拉動u形扶手桿向前腿靠攏的牽引件。

8、所述的牽引件包括牽引片，所述的牽引片上端與u形扶手桿可轉動連接，所述的牽引片下端與座位支撐件可轉動連接。

9、所述的u形扶手桿、前腿、后腿和推桿組件同軸可轉動連接。

10、所述的前腿上端設有前連接座，所述的后腿上端固定有后連接座，所述的推桿組件包括下推桿和與下推桿可轉動連接的上推桿，所述的下推桿下端固定有推桿連接座，所述的推桿連接座、前連接座和后連接座三者同軸可轉動連接，所述的前連接座設在后連接座與推桿連接座之間，所述的鎖定裝置包括設在前連接座與推桿連接座之間的第一鎖定組件，所述的上推桿和下推桿之間設有第二鎖定組件，所述的上推桿上設有用于解鎖第二鎖定組件的解鎖開關，所述的第二鎖定組件與第一鎖定組件之間設有在上推桿相對下推桿轉動折疊時能夠驅動第一鎖定組件解鎖的解鎖組件，所述的后連接座上沿圓周方向設有至少兩條弧形槽，所述的前連接座上設有穿入弧形槽并能在內滑動的導向塊。

11、所述的推桿組件包括下推桿和與下推桿連接的上推桿，所述的座位支撐件后端設有可相對其轉動的靠背，所述的靠背與座位支撐件之間設有卡鎖組件，所述的座位支撐件上設有當靠背處于設定位置時能使卡鎖組件保持解鎖狀態的頂推部，所述的上推桿上設有在推桿組件相對底部支撐架轉動折疊時能頂壓靠背而使解鎖狀態的靠背轉動靠攏到后腿上的頂推桿。

12、所述的前腿上設有條形槽，所述的滑動部為設在座位支撐件上的滑動柱，所述的滑動柱插入條形槽內并能在內滑行。

13、所述的滑動部為可轉動連接在座位支撐件上的滑動套，所述的滑動套套設在前腿上并能沿前腿滑動；或者，所述的滑動部為可轉動連接在座位支撐件上的滑動座，所述的滑動座與前腿上的導軌或滑槽可滑動連接。

14、與現有技術相比，本發明有如下優點：

15、1、本發明兒童推車骨架折疊時，推桿組件相對底部支撐架轉動而向后腿靠攏，推桿組件在轉動過程中就通過傳動件帶動座位支撐件移動，座位支撐件就相對前腿滑動，從使座位支撐件靠攏到前腿上，在此過程中，前腿也相對后腿轉動而靠攏到后腿上，最終實現整個兒童推車骨架收合。整個兒童推車骨架結構簡單，折疊操作方便快捷，折疊后體積小，適合推廣應用。

16、2、本發明的u形扶手桿的兩端與底部支撐架可轉動連接，u形扶手桿與座位支撐件之間還設有在座位支撐件相對前腿滑動時能拉動u形扶手桿向前腿靠攏的牽引件。因此，在兒童推車骨架折疊時u形扶手桿也跟隨連動而折疊靠攏到前腿上，實現前扶手組件的聯動，使得整個折疊操作方便快捷。

17、3、本發明兒童推車骨架處于折疊狀態時，座位支撐件收納到前腿的內側，可以減小兒童推車骨架折疊后的厚度，占用空間小，方便攜帶或存放。

技術特征：

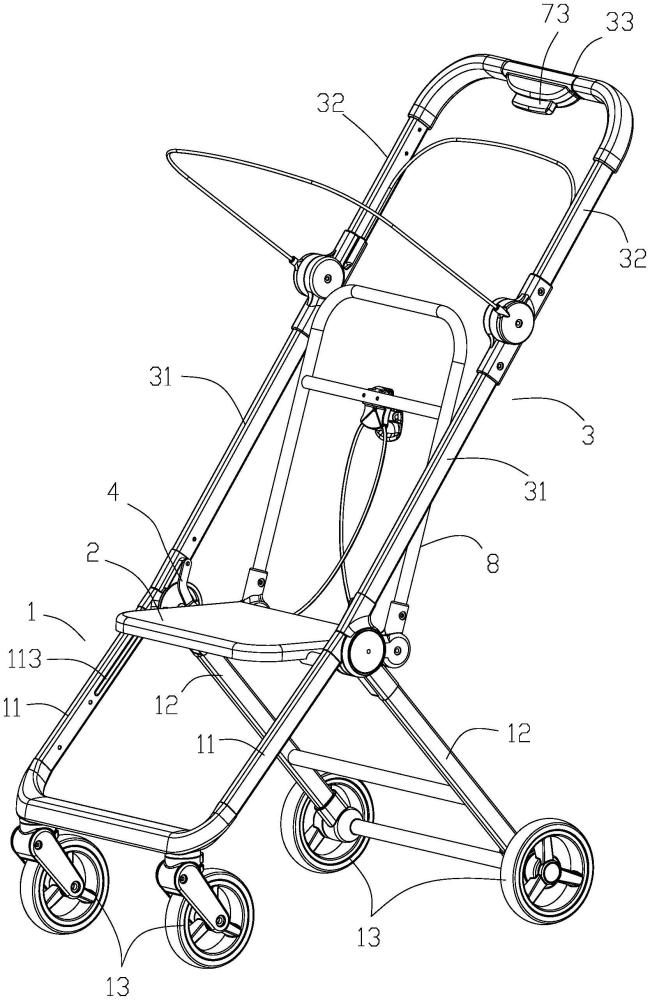

1.一種兒童推車骨架，在鎖定裝置解鎖后能從展開位置移動至折疊位置，其特征在于：包括底部支撐架(1)，所述的底部支撐架(1)包括前腿(11)和與前腿(11)繞第一軸線(a)可轉動連接的后腿(12)，所述的前腿(11)和后腿(12)下端設有車輪(13)，所述的底部支撐架(1)上活動連接有座位支撐件(2)，所述的座位支撐件(2)上連接有能沿前腿(11)滑動的滑動部(21)，所述的底部支撐架(1)上還繞第二軸線(b)可轉動連接有推桿組件(3)，所述的推桿組件(3)與座位支撐件(2)之間設有在推桿組件(3)向底部支撐架(1)轉動靠攏時能帶動座位支撐件(2)相對前腿(11)滑動的傳動件(4)，在兒童推車骨架處于折疊狀態時，所述的座位支撐件(2)滑動靠攏到前腿(11)上，并且，所述的推桿組件(3)和前腿(11)靠攏到后腿(12)上。

2.根據權利要求1所述的兒童推車骨架，其特征在于：所述的座位支撐件(2)上還設有凸出部(22)，所述的凸出部(22)與后腿(12)繞第三軸線(c)可轉動連接。

3.根據權利要求1或2所述的兒童推車骨架，其特征在于：所述的傳動件(4)包括傳動片(41)，所述的傳動片(41)上端繞第四軸線(d)與推桿組件(3)可轉動連接，所述的傳動片(41)下端繞第五軸線(e)與座位支撐件(2)可轉動連接。

4.根據權利要求1或2所述的兒童推車骨架，其特征在于：在兒童推車骨架處于折疊狀態時，所述的座位支撐件(2)收納到前腿(11)的內側位置。

5.根據權利要求1或2所述的兒童推車骨架，其特征在于：還包括前扶手組件(6)，所述的前扶手組件(6)包括u形扶手桿(61)，所述的u形扶手桿(61)的兩端與底部支撐架(1)繞第六軸線(f)可轉動連接，所述的u形扶手桿(61)與座位支撐件(2)之間還設有在座位支撐件(2)相對前腿(11)滑動時能拉動u形扶手桿(61)向前腿(11)靠攏的牽引件(62)。

6.根據權利要求5所述的兒童推車骨架，其特征在于：所述的牽引件(62)包括牽引片(621)，所述的牽引片(621)上端與u形扶手桿(61)可轉動連接，所述的牽引片(621)下端與座位支撐件(2)可轉動連接。

7.根據權利要求5所述的兒童推車骨架，其特征在于：所述的u形扶手桿(61)、前腿(11)、后腿(12)和推桿組件(3)同軸可轉動連接。

8.根據權利要求3所述的兒童推車骨架，其特征在于：所述的前腿上端設有前連接座(111)，所述的后腿(12)上端固定有后連接座(121)，所述的推桿組件(3)包括下推桿(31)和與下推桿(31)可轉動連接的上推桿(32)，所述的下推桿(31)下端固定有推桿連接座(311)，所述的推桿連接座(311)、前連接座(111)和后連接座(121)三者同軸可轉動連接，所述的前連接座(111)設在后連接座(121)與推桿連接座(311)之間，所述的鎖定裝置包括設在前連接座(111)與推桿連接座(311)之間的第一鎖定組件(71)，所述的上推桿(32)和下推桿(31)之間設有第二鎖定組件(72)，所述的上推桿(32)上設有用于解鎖第二鎖定組件(72)的解鎖開關(73)，所述的第二鎖定組件(72)與第一鎖定組件(71)之間設有在上推桿(32)相對下推桿(31)轉動折疊時能夠驅動第一鎖定組件(71)解鎖的解鎖組件(74)，所述的后連接座(121)上沿圓周方向設有至少兩條弧形槽(122)，所述的前連接座(111)上設有穿入弧形槽(122)并能在內滑動的導向塊(112)。

9.根據權利要求3所述的兒童推車骨架，其特征在于：所述的推桿組件(3)包括下推桿(31)和與下推桿(31)連接的上推桿(32)，所述的座位支撐件(2)后端設有可相對其轉動的靠背(8)，所述的靠背(8)與座位支撐件(2)之間設有卡鎖組件(9)，所述的座位支撐件(2)上設有當靠背(8)處于設定位置時能使卡鎖組件(9)保持解鎖狀態的頂推部(23)，所述的上推桿(32)上設有在推桿組件(3)相對底部支撐架(1)轉動折疊時能頂壓靠背(8)而使解鎖狀態的靠背(8)轉動靠攏到后腿(12)上的頂推桿(33)。

10.根據權利要求1所述的兒童推車骨架，其特征在于：所述的前腿(11)上設有條形槽(113)，所述的滑動部(21)為設在座位支撐件(2)上的滑動柱，所述的滑動柱插入條形槽(113)內并能在內滑行。

11.根據權利要求1所述的兒童推車骨架，其特征在于：所述的滑動部(21)為可轉動連接在座位支撐件(2)上的滑動套，所述的滑動套套設在前腿(11)上并能沿前腿(11)滑動；或者，所述的滑動部(21)為可轉動連接在座位支撐件(2)上的滑動座，所述的滑動座與前腿(11)上的導軌或滑槽可滑動連接。

技術總結
本發明公開了一種兒童推車骨架，包括底部支撐架，所述的底部支撐架包括前腿和與前腿繞第一軸線可轉動連接的后腿，所述的前腿和后腿下端設有車輪，所述的底部支撐架上活動連接有座位支撐件，所述的座位支撐件上連接有能沿前腿滑動的滑動部，所述的底部支撐架上還繞第二軸線可轉動連接有推桿組件，所述的推桿組件與座位支撐件之間設有在推桿組件向底部支撐架轉動靠攏時能帶動座位支撐件相對前腿滑動的傳動件，在兒童推車骨架處于折疊狀態時，所述的座位支撐件滑動靠攏到前腿上，并且，所述的推桿組件和前腿靠攏到后腿上。本發明結構簡單，折疊操作方便，折疊后體積小。

技術研發人員：鄭振極,呂建新
受保護的技術使用者：中山市極寶科技有限公司
技術研發日：
技術公布日：2025/4/24
