本發明涉及一種浮式海洋水文觀測儀，屬于海洋水文觀測領域。

背景技術：

海洋水文觀測是為了解海洋水文要素分布狀況和變化規律進行的觀測，一般包括：水深、潮位、海流、波浪、水溫、鹽度、懸沙、底質等觀測，觀測方式有大面觀測、連續觀測、斷面觀測等。在進行水深、水溫、鹽度觀測時，需進行連續觀測，在調查海區布設若干觀測點，每一觀測點上進行一晝夜以上的連續觀測。

水溫、鹽度觀測是從海面到海床分若干層，每層測量水溫和鹽度，水深測量是實時測量現場水深。水深、水溫和鹽度的觀測同時進行。

傳統方法是船舶逐個到達觀測點，依次扔下水深、水溫和鹽度觀測設備，對各要素獨自觀測，待觀測時間滿足要求后，逐個撈回設備，不僅費時費力，測量時間不能保證同時進行，觀測數據需合并整理，非常繁瑣。

技術實現要素：

本發明旨在提供一種浮式海洋水文觀測儀，該觀測儀的結構簡單，使用便捷高效，可以有效地減少海上作業時間和作業量。

為了實現上述目的，本發明所采用的技術方案是：

一種浮式海洋水文觀測儀，其結構特點是，包括用于置于海底的重物，通過纜索與重物相連的浮標；用于漂浮在海面處的浮標上固定有位于海面上方的安裝盒，該安裝盒內裝有電池、數據采集器和存儲器；

所述浮標和/或纜索上裝有位于海面之下的水深計、水溫計和鹽度計；

所述電池為水深計、水溫計、鹽度計、數據采集器和存儲器供電；所述數據采集器用于將水深計、水溫計、鹽度計監測到的數據實時存儲在所述存儲器內。

由此，本發明的浮式海洋水文觀測儀可以完全獨立自動運行，電池為所述數據采集器、存儲器、水深計、水溫計、鹽度計供電，數據采集器用于將水深計、水溫計、鹽度計監測到的數據實時存儲在所述存儲器內，操作人員定時或不定時取走即可，極大地減少了海上作業時間和作業量。

根據本發明的實施例，還可以對本發明作進一步的優化，以下為優化后形成的技術方案：

優選地，所述重物為鉛餅。鉛餅沉在海床上，可以牢固地牽引浮標。

為了適應海洋環境，所述纜索為不銹鋼制成的鋼纜繩，鋼纜繩內設有聚乙烯芯；優選所述鋼絲繩的外壁設有環氧樹脂型重防腐涂料層。

為了適應海洋環境，所述安裝盒為不銹鋼盒；優選所述不銹鋼盒的外壁設有環氧樹脂型重防腐涂料層。

為了方便實時將水深計、水溫計、鹽度計監測的數據實時傳送給接收中心，所述安裝盒頂部裝有無線電發射器，該無線電發射器用于將水深計、水溫計、鹽度計監測到的數據傳送給接收中心；所述電池為無線電發射器供電。接收中心一般設置在岸上或船上。

為了防止觀測儀被誤撞，所述安裝盒頂部裝有航標燈，所述電池為航標燈供電。優選所述航標燈安裝在無線電發射器的頂部。

優選地，所述浮標采用超高分子量聚乙烯材料制成的漂浮物。所述超高分子量聚乙烯材料是指分子量150萬以上的無支鏈的線性聚乙烯。

優選地，所述安裝盒和浮標之間通過聚氨酯膠粘結固定相連。

所述水深計的觀測時段與水溫計、鹽度計同時進行。

為了保證觀測儀長期運行，所述安裝盒外表面裝有太陽能電池板，該太陽能電池板通過光伏充電控制器與電池相連。

為了方便分析海底底質，所述重物的底部裝有底質收集器。為了方便收集海底底質，所述底質收集器為空心倒圓錐結構，倒圓錐結構的上端設置圓形缺口。

由此，本發明的所述水溫計和鹽度計位于海面以下由鋼纜繩牽引，鋼纜繩下端用鉛餅固定在海床；鋼纜繩上端連著鋼盒，鋼盒頂上設置無線電發射器和航標燈，鋼盒內部并排放有電池、數據采集器、存儲器。鋼盒下端連著浮標，浮標下端有水深計。

優選地，所述鋼盒內的電池分別與水深計、水溫計、鹽度計、無線電發射器、航標燈、數據采集器和存儲器電連接。

本發明由鋼纜繩牽引鋼盒、水溫計與鹽度計，浮標連著鋼盒和水深計，設備相連形成整體，觀測時先扔鋼盒和浮標，鉛餅、水溫計與鹽度計由快艇拖到指定位置扔下，回收時先收鋼盒和浮標，收回鋼纜繩時將鉛餅、水溫計與鹽度計一并拖上船。

為適應海水環境，所述鋼盒采用不銹鋼合金材料，鋼纜繩采用不銹鋼鋼絲、聚乙烯芯、潤滑脂材料，鋼盒和鋼纜繩外涂環氧樹脂型重防腐涂料，鉛餅采用純鉛材料，浮標采用超高分子量聚乙烯材料。

優選地，所述鋼盒和鋼纜繩之間焊接，鋼盒和浮標之間通過聚氨酯膠粘結，鋼纜繩和鉛餅之間通過螺栓連接。

優選地，所述水深計的觀測時段與水溫計、鹽度計同時進行，所述水深計、水溫計、鹽度計獲知的數據實時傳到數據采集器，數據采集器收集的數據一是通過數據線傳到存儲器保存，二是通過無線電發射器傳到船上或岸上接收中心。

本發明針對不同的海域、水深、底質、觀測要素，提出符合現場實際的操作設備和結構，解決了當前觀測存在的重復、不足甚至空白，使從業者在觀測之前就知曉用途和方法，從而使得水文觀測形成綱領性、標準化的工作，更智能、便捷、先進。

藉由上述結構，本發明可以推動水深水溫鹽度觀測的便捷高效運用，使水深水溫鹽度的同步觀測變得智能化，提高海洋水文觀測領域的自動化、科技化水平，促進海洋水文觀測行業的產業革新和技術革命。

與現有技術相比，本發明的有益效果是：本發明結構簡單，使用便捷高效，避免了逐個扔收水深、水溫和鹽度觀測設備，各要素觀測同步進行，減少海上作業時間和作業量，同時觀測數據統一在存儲器，簡化了后期數據分析工作量，提高了水深水溫鹽度的觀測效率和技術水平，促進了水深水溫鹽度觀測的智能化應用，有利于推動海洋水文觀測行業的高端化發展。

附圖說明

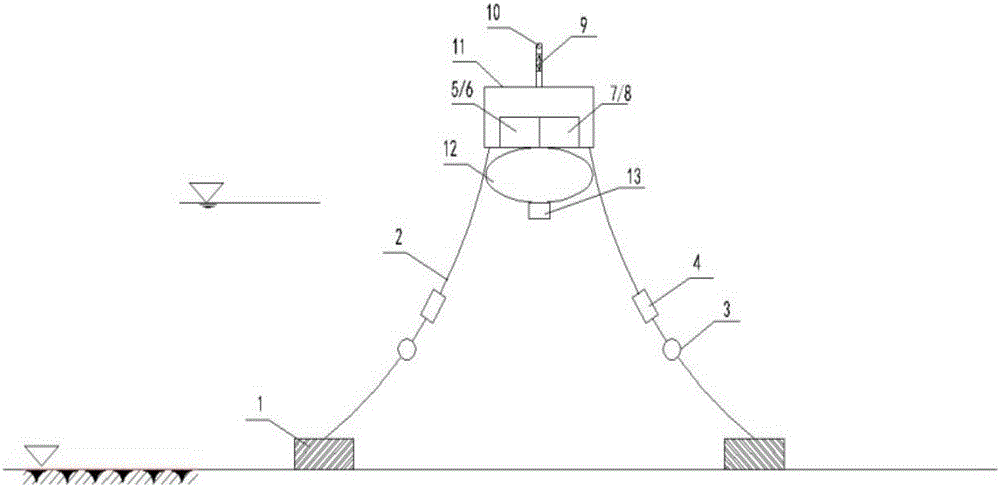

圖1是本發明一個實施例的結構示意圖；

圖2為圖1的結構俯視圖；

圖3為所述實施例上部構件的結構示意圖。

在圖中：

1-鉛餅；2-鋼纜繩； 3-水溫計；4-鹽度計；5，6-電池；7-數據采集器；8-存儲器；9-無線電發射器；10-航標燈；11-鋼盒；12-浮標；13-水深計。

具體實施方式

以下將參考附圖并結合實施例來詳細說明本發明。需要說明的是，在不沖突的情況下，本發明中的實施例及實施例中的特征可以相互組合。為敘述方便，下文中如出現“上”、“下”、“左”、“右”字樣，僅表示與附圖本身的上、下、左、右方向一致，并不對結構起限定作用。

一種浮式海洋水文觀測儀，如圖1-3所示，包括水溫計3、鹽度計4、水深計13、鋼盒11、鋼纜繩2、浮標12和鉛餅1，其結構特點是，所述水溫計3、鹽度計4位于海面以下由鋼纜繩2牽引，鋼纜繩2下端用鉛餅1固定在海床；鋼纜繩2上端連著鋼盒11，鋼盒11頂上設置無線電發射器9和航標燈10，鋼盒11內部并排放有電池5，6、數據采集器7、存儲器8。鋼盒11下端連著浮標12，浮標12下端有水深計13。

如圖3所示，所述鋼盒11采用不銹鋼合金材料，鋼盒11外涂有環氧樹脂型重防腐涂料層。

所述鋼纜繩2采用不銹鋼鋼絲、聚乙烯芯、潤滑脂材料，鋼纜繩2外涂環氧樹脂型重防腐涂料，鉛餅1采用純鉛材料，浮標12采用超高分子量聚乙烯材料。

所述鋼盒11和鋼纜繩2之間焊接，鋼盒11和浮標12之間通過聚氨酯膠粘結，鋼纜繩2和鉛餅1之間通過螺栓連接。

所述電池5，6分別與水深計13、水溫計3、鹽度計4、無線電發射器9、航標燈10、數據采集器7和存儲器8電連接。

所述水深計13的觀測時段與水溫計3、鹽度計4同時進行。所述水深計13、水溫計3、鹽度計4與數據采集器7采用光纖通信，水深計13、水溫計3和鹽度計4獲知的數據實時傳到數據采集器7，數據采集器7收集的數據一是通過數據線傳到存儲器8保存，二是通過無線電發射器9傳到船上或岸上接收中心。

為了方便分析海底底質，所述鉛餅1的底部裝有底質收集器。為了方便收集海底底質，所述底質收集器為空心倒圓錐結構，倒圓錐結構的上端設置圓形缺口。

所述觀測儀包括六根鋼纜繩、六塊鉛餅和一個鋼盒。

本發明可以推動水深水溫鹽度的便捷高效運用，提高海洋水文觀測領域的智能化、科技化水平，促進海洋水文觀測行業的產業革新和技術革命，實現海洋水文觀測行業的高端化發展。

上述實施例闡明的內容應當理解為這些實施例僅用于更清楚地說明本發明，而不用于限制本發明的范圍，在閱讀了本發明之后，本領域技術人員對本發明的各種等價形式的修改均落入本申請所附權利要求所限定的范圍。
