本技術涉及躺椅，具體為一種帶有可自鎖的折角結構的水上躺椅。

背景技術：

1、水上躺椅是一種專為水上休閑活動設計的躺椅，它結合了躺椅的舒適性和浮具的浮力特性，使用戶可以在水面上輕松漂浮和休息。使用水上躺椅時，用戶只需將其放入水中，然后躺在上面即可。水上躺椅的浮力會使其在水面上保持平衡。

2、如公開號cn204775882u一種具有遮陽篷的水上躺椅，該實用新型結構簡單，使用者躺在躺椅上，雙腿可以伸過主體前端的通槽劃水，增加了使用者的樂趣；扶手前部的杯洞可共使用者放置飲料瓶等物體；靠背的頂部設有枕頭，使得使用者更加舒服；主體上方設有遮陽篷，使用者躺在躺椅上時，可以避免太陽的照射。

3、上述專利在對水上躺椅進行使用時，躺椅的靠背角度不可進行調節，只能保持固定的角度，這會造成使用者在使用時身體長期保持一種姿勢，不僅影響舒適度，還會對身體造成損害。

技術實現思路

1、本實用新型的目的在于提供一種帶有可自鎖的折角結構的水上躺椅，以解決上述背景技術提出的現有的水上躺椅難以對角度進行調節的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶有可自鎖的折角結構的水上躺椅，包括躺板支架和彈簧，所述躺板支架的一側設置有靠板支架，所述躺板支架與靠板支架的外側均連接有海綿塊，所述海綿塊的外側套接有硅膠套，

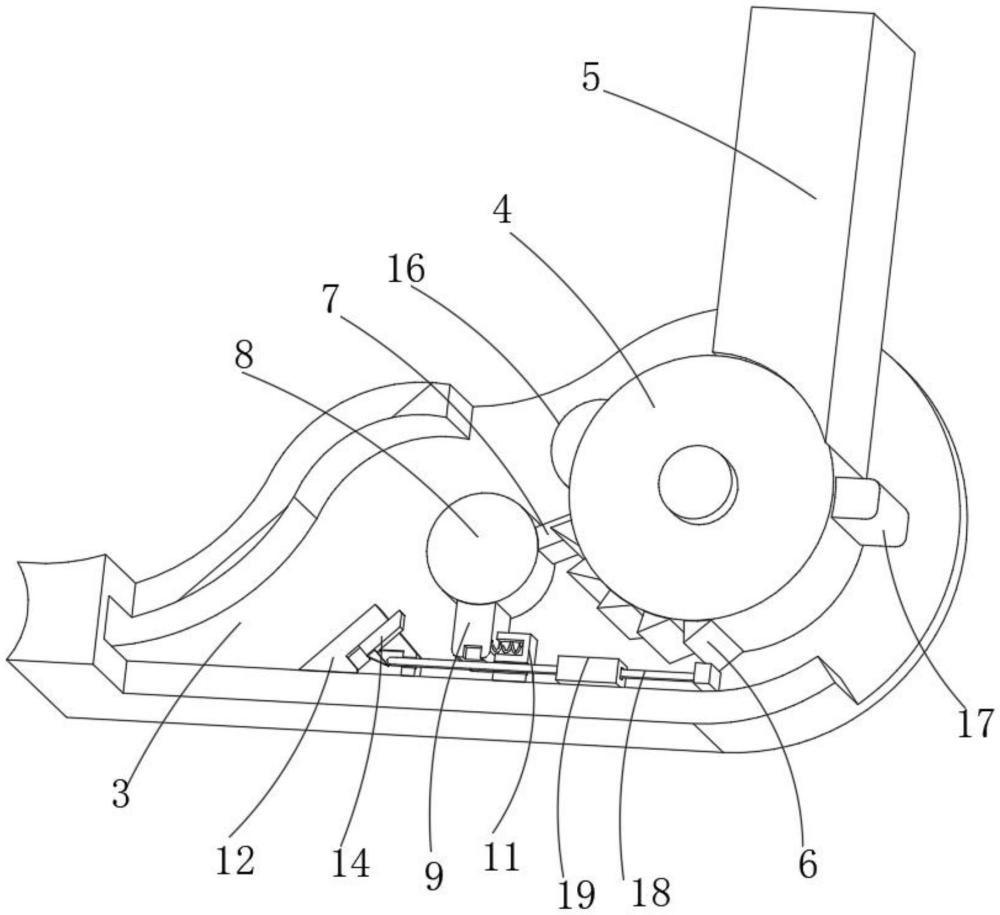

3、所述躺板支架的一側焊接固定有連接塊，所述連接塊的內部通過轉軸活動連接有第一轉動塊，所述第一轉動塊的頂部固定連接第一固定塊，所述第一固定塊的頂部與靠板支架焊接固定，所述第一轉動塊的外側固定連接有多組棘齒，且多組棘齒關于第一轉動塊的中心軸線呈等夾角分布，所述第一轉動塊的一側設置有轉動軸本體，所述轉動軸本體的兩端通過中心軸和軸承與連接塊活動連接，所述轉動軸本體的外側固定連接有凸塊，所述轉動軸本體遠離凸塊的一側固定連接有第二轉動塊，所述第二轉動塊的一側固定連接有拉簧，所述拉簧的一端固定連接有限位塊。

4、優選的，所述限位塊的底部與連接塊固定連接，所述第二轉動塊的一側設置有第二固定塊，所述第二固定塊的底部與連接塊固定連接。

5、優選的，所述連接塊的內部固定連接有彈簧，所述彈簧的一端固定連接有卡塊。

6、優選的，所述第二固定塊的內部開設有滑槽，且滑槽與卡塊滑動連接，所述第二轉動塊的底部開設有與卡塊相匹配的卡槽。

7、優選的，所述第一轉動塊的外側固定連接有弧形塊，所述第一轉動塊遠離弧形塊的一側固定連接有推動塊，所述第一轉動塊的底部設置有推桿。

8、優選的，所述推桿的外側滑動連接有第三固定塊，所述限位塊與第三固定塊的內部均開設有與推桿相匹配的通槽。

9、優選的，所述第三固定塊的底部與連接塊固定連接，所述推桿遠離第一轉動塊的一端設置有撥動塊，所述撥動塊的一側與卡塊固定連接。

10、優選的，所述躺板支架的兩側固定連接有扶手支架，所述扶手支架的外側與海綿塊相連接，所述海綿塊填充在扶手本體的內部。

11、優選的，所述扶手本體的頂部開設有放置槽，且放置槽與置物筒滑動連接，所述硅膠套靠近靠板支架的一側固定連接有靠枕。

12、與現有技術相比，本實用新型的有益效果是：

13、1、該帶有可自鎖的折角結構的水上躺椅，在對靠板支架的角度進行調節時，通過推動靠板支架進行逆時針轉動，第一轉動塊外側棘齒的斜齒面會撥動轉動軸本體進行順時針轉動，當一組棘齒越過凸塊時，拉簧會拉動轉動軸本體進行轉動復位，帶動凸塊與第一轉動塊進行卡合，此時當使用者的背部擠壓靠板支架一側的硅膠套時，第一轉動塊受到壓力會進行順時針轉動，但是由于轉動軸本體一側的第二轉動塊受到限位塊的限位，不會進行逆時針轉動，因此第一轉動塊也無法進行轉動，可完成靠板支架調節后的自鎖，如此通過上述操作可對水上躺椅的角度進行調節。

14、2、該帶有可自鎖的折角結構的水上躺椅，在使用水上躺椅時，可將手部放入扶手本體上，扶手本體可對手部進支撐，扶手本體通過扶手支架與躺板支架連接，可提高扶手本體的安裝強度，使用者攜帶的物品和水杯可放入置物筒中，置物筒內部的置物槽可防止物品調掉入水中，而靠板支架一側的凸起的靠枕可對使用者的頭部和頸部進行支撐，提高使用者的體驗，如此通過上述操作可增加水上躺椅的功能，并提高水上躺椅的使用體驗。

技術特征：

1.一種帶有可自鎖的折角結構的水上躺椅，包括躺板支架(1)和彈簧(13)，其特征在于：所述躺板支架(1)的一側設置有靠板支架(2)，所述躺板支架(1)與靠板支架(2)的外側均連接有海綿塊(26)，所述海綿塊(26)的外側套接有硅膠套(21)，

2.根據權利要求1所述的一種帶有可自鎖的折角結構的水上躺椅，其特征在于：所述限位塊(11)的底部與連接塊(3)固定連接，所述第二轉動塊(9)的一側設置有第二固定塊(12)，所述第二固定塊(12)的底部與連接塊(3)固定連接。

3.根據權利要求2所述的一種帶有可自鎖的折角結構的水上躺椅，其特征在于：所述連接塊(3)的內部固定連接有彈簧(13)，所述彈簧(13)的一端固定連接有卡塊(14)。

4.根據權利要求3所述的一種帶有可自鎖的折角結構的水上躺椅，其特征在于：所述第二固定塊(12)的內部開設有滑槽，且滑槽與卡塊(14)滑動連接，所述第二轉動塊(9)的底部開設有與卡塊(14)相匹配的卡槽(15)。

5.根據權利要求4所述的一種帶有可自鎖的折角結構的水上躺椅，其特征在于：所述第一轉動塊(4)的外側固定連接有弧形塊(16)，所述第一轉動塊(4)遠離弧形塊(16)的一側固定連接有推動塊(17)，所述第一轉動塊(4)的底部設置有推桿(18)。

6.根據權利要求5所述的一種帶有可自鎖的折角結構的水上躺椅，其特征在于：所述推桿(18)的外側滑動連接有第三固定塊(19)，所述限位塊(11)與第三固定塊(19)的內部均開設有與推桿(18)相匹配的通槽。

7.根據權利要求6所述的一種帶有可自鎖的折角結構的水上躺椅，其特征在于：所述第三固定塊(19)的底部與連接塊(3)固定連接，所述推桿(18)遠離第一轉動塊(4)的一端設置有撥動塊(20)，所述撥動塊(20)的一側與卡塊(14)固定連接。

8.根據權利要求1所述的一種帶有可自鎖的折角結構的水上躺椅，其特征在于：所述躺板支架(1)的兩側固定連接有扶手支架(22)，所述扶手支架(22)的外側與海綿塊(26)相連接，所述海綿塊(26)填充在扶手本體(23)的內部。

9.根據權利要求8所述的一種帶有可自鎖的折角結構的水上躺椅，其特征在于：所述扶手本體(23)的頂部開設有放置槽，且放置槽與置物筒(24)滑動連接，所述硅膠套(21)靠近靠板支架(2)的一側固定連接有靠枕(25)。

技術總結
本技術公開了一種帶有可自鎖的折角結構的水上躺椅，涉及躺椅技術領域，包括躺板支架和彈簧，所述躺板支架的一側設置有靠板支架，所述躺板支架與靠板支架的外側均連接有海綿塊。該帶有可自鎖的折角結構的水上躺椅，通過推動靠板支架進行逆時針轉動，第一轉動塊外側棘齒的斜齒面會撥動轉動軸本體進行順時針轉動，當一組棘齒越過凸塊時，拉簧會拉動轉動軸本體進行轉動復位，帶動凸塊與第一轉動塊進行卡合，此時當使用者的背部擠壓靠板支架一側的硅膠套時，第一轉動塊受到壓力會進行順時針轉動，但是由于轉動軸本體一側的第二轉動塊受到限位塊的限位，不會進行逆時針轉動，因此第一轉動塊也無法進行轉動，可完成靠板支架調節后的自鎖。

技術研發人員：朱鴻宇
受保護的技術使用者：青島市恩和體育有限公司
技術研發日：20240703
技術公布日：2025/3/20
