本發明涉及一種船體外板智能成形裝備，尤其涉及一種船體外板智能成形裝備的供氣設備。

背景技術：

1、船舶在航行之前會在船體外側安裝救生艇和救生圈設備，用作船舶水面災害緊急避險之用，是船舶行駛的重要安全儲備。為了保證行駛安全，減少占用船體的空間，防止影響船舶航行速度，船舶上的救生艇和救生圈設備一般為未充氣狀態，以減小自身體積，使用時對其進行快速充氣，充氣后的救生艇和救生圈可以在水面漂浮，利用水體的浮力作用提供支撐。

2、經過檢索，公告號為cn?216508885?u的專利文件公開了一種船體外板智能成形裝備供氣設備，其將供氣設備隱藏在船體的側面內部，充分利用船體的多余空間，控制搭載臺進出的同時方便對外部裝備進行充氣和對氣泵等設施進行檢修，供氣設施更加靠近安裝在搭載臺上的裝備，利用對組氣泵提供的氣道可以對不同的裝備同時充氣，極大的提高充氣速率，設備不使用時將搭載臺收回入船體，可以對氣泵及供電線起到保護作用，防止受到海水和空氣腐蝕。

3、但當所搭乘的船舶下沉的速度較快時，會使救生艇處于未完全充氣的狀態，無法保證承載人員及時逃生，且由于充氣管的末端與救生艇呈于鎖定對接的狀態，人員來不及對兩者進行拆分，下沉的船舶會由于充氣管的牽引導致救生艇產生傾斜向下的拉力而發生傾倒(或者充氣孔部位產生撕口出現漏氣)，導致救生艇上的人員落入水中的情況。

技術實現思路

1、基于此，本發明的目的是提供一種船體外板智能成形裝備的供氣設備，以解決上述背景中提出的技術問題。

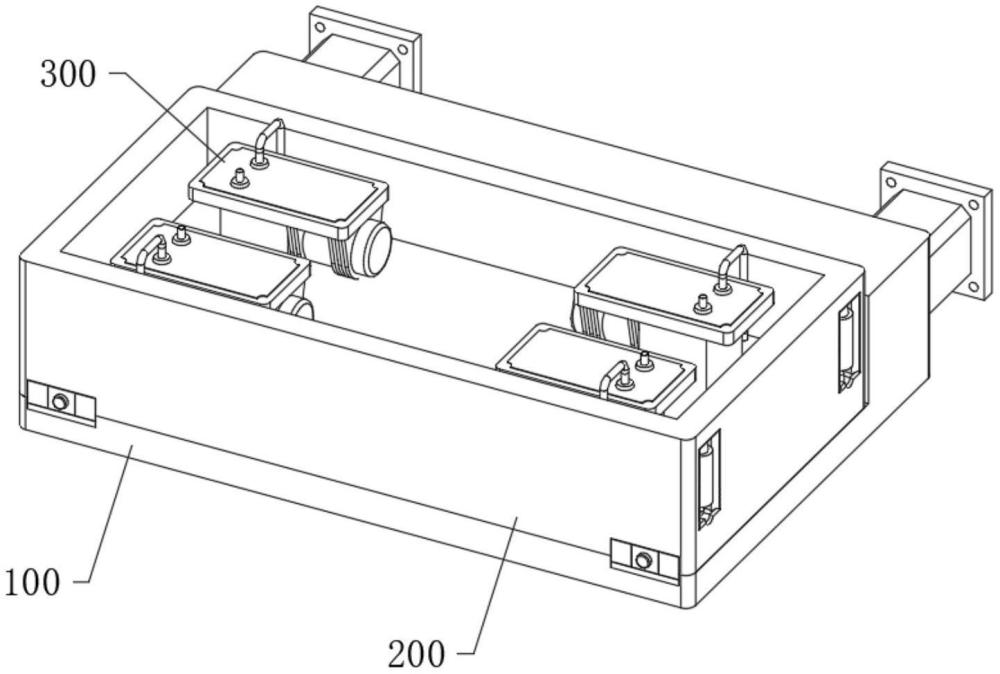

2、為實現上述目的，本發明提供如下技術方案：一種船體外板智能成形裝備的供氣設備，包括承載板，所述承載板的頂部裝配有保護框組件，所述承載板的后表面設有液壓缸，所述保護框組件內安裝有多組充氣組件，所述保護框組件包括滑動設置在承載板頂部的框座，所述框座的內部開設有操作腔，所述框座的底端開設有兩組與操作腔接通的u槽，每組所述u槽內活動連接有支撐組件；

3、操作腔內的橫向居中位置固定有隔板，所述隔板的底端靠近隔板后表面位置固定有兩組主動軸，所述主動軸的底端延伸至承載板頂部?jī)?nèi)，所述承載板的頂部與兩組主動軸的接觸位置開設有內八槽，所述框座的底端與主動軸的接觸位置開設有橫向槽，所述主動軸的曲面外壁固定有且呈u狀設置的鋼絲繩，所述鋼絲繩的末端固定在支撐組件的頂部，所述操作腔的下內壁轉動設有位于鋼絲繩折彎位置的兩組換向輪；

4、支撐組件包括滑動設于u槽內的l座，所述鋼絲繩的末端固定于l座的頂部，所述l座的頂部裝配有鎖定框，所述鎖定框的兩側裝配有邊框，所述鎖定框內裝配有與兩側邊框轉動連接的菱形架，所述菱形架的中部和端部均設有與鎖定框和邊框轉動設置的基軸，每組所述邊框的頂端開設有兩組存放槽，所述存放槽內裝配有直角板，所述鎖定框的底端固定有兩組鎖定塊，所述l座與兩組鎖定塊的接觸位置開設有淺槽，所述淺槽內滑動設有與鎖定塊卡接的鎖框，所述鎖定框的底部開設有讓位槽，所述讓位槽內滑動設有與基軸底端連接的從動板，所述讓位槽內開設有供基軸滑動的第一滑槽。

5、作為本發明的一種船體外板智能成形裝備的供氣設備優選技術方案，所述邊框的內壁開設有供基軸滑動的第二滑槽，所述存放槽的內壁且靠近端部的位置固定有兩組基桿，所述直角板的外壁與基桿的對應位置開設有直槽口。

6、作為本發明的一種船體外板智能成形裝備的供氣設備優選技術方案，所述基軸的底端通過燕尾塊與從動板的頂部連接，所述從動板的頂部開設有與所述燕尾塊吻合的燕尾槽，所述菱形架通過軸承與基軸的外壁連接，所述菱形架和邊框皆為浮板材料，所述邊框的外壁預留有隱藏槽，隱藏槽內固定有彈性繩，所述彈性繩的自由端連接有掛鉤。

7、作為本發明的一種船體外板智能成形裝備的供氣設備優選技術方案，所述l座遠離承載板的一端轉動設有手柄絲桿，所述手柄絲桿的外壁螺紋套接有牽引臂，所述牽引臂的末端與鎖框的外壁固定，所述鎖框與淺槽內壁的滑塊滑動設置，所述l座內與牽引臂和手柄絲桿相接觸的位置開設有操作槽，所述l座的內壁開設有兩組卡槽。

8、作為本發明的一種船體外板智能成形裝備的供氣設備優選技術方案，每組所述鎖定塊內滑動設有延伸至卡槽內的兩組卡桿，兩組所述卡槽靠近的一端固定有纜繩，所述纜繩的橫向中部位置設有與從動板底端固定的從動條，所述鎖定塊內與卡桿和從動條相接觸的位置開設有t槽，所述卡桿的外壁裝配有與從動條固定的彈簧，所述彈簧的另一端固定于卡桿的外壁。

9、作為本發明的一種船體外板智能成形裝備的供氣設備優選技術方案，所述充氣組件包括安裝在框座頂部?jī)?nèi)的充氣泵，所述充氣泵的輸出端固定有延伸至操作腔內的第一金屬l管，所述操作腔內位于隔板的上方呈折返狀分布有多組軟管，所述軟管的一端與第一金屬l管對接，所述軟管的另一端延伸至框座的側壁外接通有充氣頭機構。

10、作為本發明的一種船體外板智能成形裝備的供氣設備優選技術方案，所述充氣頭機構包括與軟管對接的柄筒，所述柄筒的前端固定有對接嘴，所述對接嘴的端部延伸至柄筒內，所述柄筒內設有插入對接嘴端部?jī)?nèi)的第二金屬l管，所述第二金屬l管的末端與充氣頭機構對接，所述柄筒的上下內壁開設有條狀槽，所述條狀槽內橫向滑動裝配有抵觸板條，所述抵觸板條的前后外壁設有延伸至條狀槽內的導向柱，所述條狀槽的內壁與導向柱的接觸位置開設有導向槽，所述抵觸板條遠離第二金屬l管的表面固定有兩組彈性件，所述彈性件與條狀槽的內壁相接觸，所述抵觸板條靠近第二金屬l管的表面固定有梯塊，所述第二金屬l管的外壁固定有與兩組梯塊接觸的梯形環，所述柄筒靠近第二金屬l管的一端為敞口的喇叭狀，所述第二金屬l管的外壁固定有與敞口套接的橡膠錐塞。

11、作為本發明的一種船體外板智能成形裝備的供氣設備優選技術方案，所述框座的外壁與充氣頭機構開設有存放槽，且存放槽內固定有橡膠墊。

12、作為本發明的一種船體外板智能成形裝備的供氣設備優選技術方案，所述隔板的頂部轉動設有多組約束輪，每組所述約束輪位于軟管的折彎的內側位置。

13、作為本發明的一種船體外板智能成形裝備的供氣設備優選技術方案，多組所述軟管呈上下疊加狀放置，上下兩組軟管之間設有與操作腔內壁固定的分層板，所述分層板與約束輪的對應位置開設有直通槽，所述隔板的頂部位于折返狀軟管的內側位置開設有多組行程槽，所述隔板的底部且位于邊緣位置滑動設有固定于主動軸頂部的板條，所述板條位于邊緣位置約束輪的正下方，所述板條的頂部固定有且滑動設置在行程槽內的底塊，所述底塊的頂部與邊緣位置的約束輪的底端轉動連接，所述底塊的兩側固定設有滾珠，所述行程槽的內壁開設有與滾珠吻合的滾珠槽。

14、與現有技術相比，本發明主要具有以下有益效果：

15、本發明通過支撐組件可對干癟狀態的救生皮艇提供放置的平臺，保證其充氣時處于穩定的環境下，可手動解除鎖定框與l座之間的鎖定，抬起救生皮艇拋入水面即可；當船體下沉速度較快時，會由于下沉船體產生的拉力使軟管、l座與救生皮艇自動脫離，保證救生皮艇內人員的人身安全，同時在菱形架、邊框和鎖定框的作用下使救生皮艇具有更好的浮力，為后續的救援工作提供充足的時間。

16、本發明通過保護框組件對軟管進行隱藏收納，在手持對接嘴對救生皮艇充氣時，防止軟管交錯纏繞而出現打結，保證軟管能夠高效地對救生皮艇進行充氣，同時框座內置的多個充氣泵能夠高效地對多個救生皮艇和救生圈同時進行充氣，極大地提高了充氣效率，有效地保證人員的人身安全。
