本發明涉及船用設備，尤其涉及一種防止船只晃動發生損壞的登船梯。

背景技術：

1、登船梯是船舶與碼頭間用于人員安全通行的重要設備，通常通過船舶甲板邊緣的專用連接結構實現與船只的穩固對接，其連接方式包括固定卡槽、螺栓組件或掛鉤式裝置，可適配不同船只結構，確保登船梯在船舶停靠時與甲板緊密結合，當?shù)谴菡_安裝后，人員可通過其防滑梯級與扶手從碼頭或岸邊平穩登上船舶，過程中依靠梯體兩側的扶手及防滑設計保障行進安全。

2、現有公開號為cn113619736a公開的一種海洋工程船舶用登船梯，包括底座、防滑座、矩形梯梁、階梯裝置、扶手、掛鉤，防滑座固定在底座的底部且靠近邊緣位置，矩形梯梁轉動連接在底座的頂部且位于中央位置，階梯裝置設置在矩形梯梁內壁相對應的兩側之間，階梯裝置均勻分布在矩形梯梁內壁相對應的兩側之間，扶手固定在矩形梯梁頂部相對應的兩側，掛鉤固定在矩形梯梁端部相對應的位置且遠離底座的一側，上述技術方案雖然能夠通過調整矩形梯梁的角度，并利用掛鉤搭扣在船舶的邊緣，不易受惡劣天氣的影響，可對登船梯表面和船員腳底的積水及時清理，具有提高使用性能的優點。

3、在現有技術中，登船梯通常通過船舶甲板邊緣的固定卡槽、螺栓組件或掛鉤式裝置與船只實現剛性連接，此類連接方式雖能保障登船梯在靜態條件下的穩定性，但在船舶受風浪影響或水位變化導致船只顛簸時，船只與碼頭間的相對位移會使剛性連接的登船梯承受動態應力，由于傳統登船梯缺乏動態緩沖裝置，無法有效緩解船只運動對梯體結構的沖擊，導致應力在連接部位集中累積，這種應力集中可能導致登船梯無法適應船只晃動而發生傾斜或局部變形，降低防滑梯級與扶手的支撐穩定性，增加人員滑倒或墜落風險，并且，當應力超出連接結構設計閾值時，可能導致卡槽松動、螺栓斷裂或掛鉤脫落，造成登船梯整體脫離船只，形成嚴重的安全隱患，因此，亟需一種防止船只晃動發生損壞的登船梯來解決上述問題。

技術實現思路

1、本發明的目的在于提供一種防止船只晃動發生損壞的登船梯，以解決上述背景技術中提出的現有的登船梯缺乏動態緩沖裝置，無法緩解船只運動對梯體結構的沖擊，加劇結構損傷的問題。

2、本發明提供的一種防止船只晃動發生損壞的登船梯，采用如下的技術方案：

3、一種防止船只晃動發生損壞的登船梯，包括移動平臺、斜梯、調節組件和連接平臺，斜梯的一端與移動平臺轉動連接，調節組件用于控制斜梯的傾斜角度，所述斜梯的另一端設有登船平臺，登船平臺包括固定在斜梯端部的梯板、通過主動軸與梯板轉動連接的踏板、位于連接平臺上的底板以及通過轉動軸對稱設置于底板兩側的側板；

4、所述側板與踏板之間設有減震單元，減震單元包括固定在踏板底端的連接框以及對稱設置且與連接框轉動連接的拉桿，所述拉桿遠離連接框的一端固定有連接軸，所述側板上轉動連接有銜接臂，其中銜接臂與連接軸通過彈性元件連接，所述連接框的兩側對稱設置有與底板鉸接的阻尼器，阻尼器上設有阻尼彈簧，當船只晃動時，銜接臂隨側板擺動，彈性元件用于抵消踏板的振動。

5、進一步的，所述彈性元件包括氣浮彈簧，所述氣浮彈簧設置在連接軸與銜接臂端部的連接處，所述氣浮彈簧的兩端均安裝有傳動軸，傳動軸分別與連接框和連接軸轉動連接。

6、進一步的，所述連接框的底端對稱設置有豎桿，豎桿與側板之間對稱設有緩沖單元；

7、所述緩沖單元包括緩沖器以及設于緩沖器上的緩沖彈簧，所述側板上固定有用于連接緩沖器的支架，所述緩沖器通過萬向軸分別與豎桿和支架轉動連接。

8、進一步的，所述豎桿之間固定有橫桿，所述橫桿與底板之間設置有多組用于緩沖的氣囊。

9、進一步的，所述側板通過多組可拆卸連接件與連接平臺連接，所述側板上開設有與連接件數量對應的活動槽，所述活動槽內固定有橡膠塞，所述橡膠塞上開設有供連接件穿過的開孔。

10、進一步的，所述橡膠塞的上下邊緣均設置有與活動槽的邊緣外壁接觸的翻邊結構。

11、進一步的，所述底板和側板底端均設置有與連接平臺上表面摩擦接觸的緩沖墊。

12、進一步的，所述梯板和踏板上表面設有防滑墊，所述防滑墊的上表面為波浪形設計。

13、進一步的，所述踏板與底板和側板之間設有可伸縮的防護罩，防護罩的頂部固定于踏板下表面邊緣，防護罩的底部固定于底板和側板上表面邊緣。

14、進一步的，所述踏板的兩側與斜梯的側壁之間設有輔助單元，所述輔助單元包括對稱固定在斜梯兩側壁的連接架，所述連接架上轉動連接有第一銜接柱，所述踏板的兩側轉動連接有第二銜接柱，所述第二銜接柱與第一銜接柱之間固定連接有空氣彈簧。

15、本發明的有益效果：

16、1、通過設置有減震單元和緩沖單元，當船只受風浪影響或水位變化呈現左右搖擺且上下起伏運動時，側板位移帶動銜接臂，通過氣浮彈簧拉動連接軸、帶動拉桿，使踏板產生位移，氣浮彈簧利用氣體可壓縮性，在船只起伏時儲能、回落時釋能，有效削弱踏板晃動幅度，降低人員滑倒風險，同時，阻尼器與阻尼彈簧協同工作，消耗踏板晃動能量，防止其復位過快，確保踏板平穩，當船只受風浪影響或者水位變化呈現前后起伏運動時，緩沖器通過萬向軸靈活適應豎桿與側板間的角度變化，緩沖彈簧吸收踏板相對側板位移產生的能量，抑制踏板過度回?cái)[，橫桿與底板間的氣囊在船只顛簸時壓縮或拉伸，進一步緩沖踏板晃動。

17、2、通過設置有輔助單元，當船只晃動劇烈，踏板頻繁轉動時，主動軸會承受較大的扭力，長期使用容易導致主動軸磨損、變形甚至斷裂，而輔助單元中的空氣彈簧在踏板轉動過程中，通過自身的緩沖作用，分散了一部分扭力，從側面為踏板提供支撐與緩沖，減輕主動軸的負擔，保障主動軸的正常使用壽命，進而提高了登船平臺的穩定性。

技術特征：

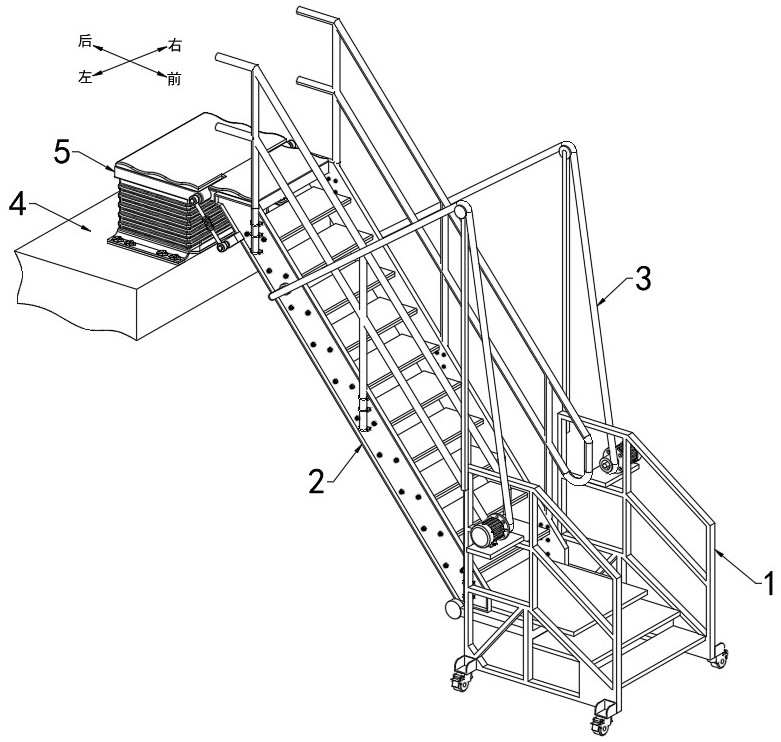

1.一種防止船只晃動發生損壞的登船梯，包括移動平臺（1）、斜梯（2）、調節組件（3）和連接平臺（4），斜梯（2）的一端與移動平臺（1）轉動連接，調節組件（3）用于控制斜梯（2）的傾斜角度，其特征在于：所述斜梯（2）的另一端設有登船平臺（5），登船平臺（5）包括固定在斜梯（2）端部的梯板（51）、通過主動軸（53）與梯板（51）轉動連接的踏板（52）、位于連接平臺（4）上的底板（54）以及通過轉動軸（56）對稱設置于底板（54）兩側的側板（55）；

2.根據權利要求1所述的防止船只晃動發生損壞的登船梯，其特征在于：所述彈性元件包括氣浮彈簧（65），所述氣浮彈簧（65）設置在連接軸（63）與銜接臂（64）端部的連接處，所述氣浮彈簧（65）的兩端均安裝有傳動軸（66），傳動軸（66）分別與連接框（61）和連接軸（63）轉動連接。

3.根據權利要求1所述的防止船只晃動發生損壞的登船梯，其特征在于：所述連接框（61）的底端對稱設置有豎桿（611），豎桿（611）與側板（55）之間對稱設有緩沖單元（7）；

4.根據權利要求3所述的防止船只晃動發生損壞的登船梯，其特征在于：所述豎桿（611）之間固定有橫桿（612），所述橫桿（612）與底板（54）之間設置有多組用于緩沖的氣囊（613）。

5.根據權利要求1所述的防止船只晃動發生損壞的登船梯，其特征在于：所述側板（55）通過多組可拆卸連接件（551）與連接平臺（4）連接，所述側板（55）上開設有與連接件（551）數量對應的活動槽（552），所述活動槽（552）內固定有橡膠塞（553），所述橡膠塞（553）上開設有供連接件（551）穿過的開孔（554）。

6.根據權利要求5所述的防止船只晃動發生損壞的登船梯，其特征在于：所述橡膠塞（553）的上下邊緣均設置有與活動槽（552）的邊緣外壁接觸的翻邊結構（555）。

7.根據權利要求1所述的防止船只晃動發生損壞的登船梯，其特征在于：所述底板（54）和側板（55）底端均設置有與連接平臺（4）上表面摩擦接觸的緩沖墊（57）。

8.根據權利要求1所述的防止船只晃動發生損壞的登船梯，其特征在于：所述梯板（51）和踏板（52）上表面設有防滑墊（58），所述防滑墊（58）的上表面為波浪形設計。

9.根據權利要求1所述的防止船只晃動發生損壞的登船梯，其特征在于：所述踏板（52）與底板（54）和側板（55）之間設有可伸縮的防護罩（59），防護罩（59）的頂部固定于踏板（52）下表面邊緣，防護罩（59）的底部固定于底板（54）和側板（55）上表面邊緣。

10.根據權利要求1所述的防止船只晃動發生損壞的登船梯，其特征在于：所述踏板（52）的兩側與斜梯（2）的側壁之間設有輔助單元（8），所述輔助單元（8）包括對稱固定在斜梯（2）兩側壁的連接架（81），所述連接架（81）上轉動連接有第一銜接柱（82），所述踏板（52）的兩側轉動連接有第二銜接柱（83），所述第二銜接柱（83）與第一銜接柱（82）之間固定連接有空氣彈簧（84）。

技術總結
本發明涉及船用設備技術領域，公開了一種防止船只晃動發生損壞的登船梯，包括移動平臺、斜梯、調節組件和連接平臺，斜梯的一端與移動平臺轉動連接，調節組件用于控制斜梯的傾斜角度，斜梯的另一端設有登船平臺，登船平臺包括固定在斜梯端部的梯板、通過主動軸與梯板轉動連接的踏板、位于連接平臺上的底板以及通過轉動軸對稱設置于底板兩側的側板；側板與踏板之間設有減震單元，減震單元包括固定在踏板底端的連接框以及對稱設置且與連接框轉動連接的拉桿。該防止船只晃動發生損壞的登船梯，通過設置減震單元，當船只受風浪影響或水位變化呈現左右搖擺且上下起伏運動時，氣浮彈簧利用氣體可壓縮性，有效削弱踏板晃動幅度。

技術研發人員：馮桂才,陳春明,苗少坤,畢云鵬,王勇,朱永勝,董瀟,趙大祝,單有臣,初浩然,劉軍,張玉瓊,傅英坤,殷茅山
受保護的技術使用者：山東陸海裝備集團煙臺有限公司
技術研發日：
技術公布日：2025/4/24
