本實用新型涉及飛行器
技術領域：
，特別涉及一種多旋翼可折疊自動分離式飛行器。
背景技術：
：近年來，低空無人機飛行器在航拍、地震調查、核輻射探測、邊境巡邏、農作物估產以及應急救災等領域的應用越來越廣泛。在實際應用中，根據所要執行任務的不同，一般在飛行器上設置不同功能的組件以便在特定的環境下順利完成任務。目前，無論是傳統的空中飛行器還是傳統的地面機器人，都無法同時兼?zhèn)淇盏匾惑w的探測能力。特別是在實際搜救工作中，傳統的空中飛行器只能在低空進行拍攝搜尋，而無法在地面上開展實際搜救工作，限制了實際救援工作的有效開展，降低了救援效率。基于此，有必要設計出一種新型的陸空組合式飛行器，利用飛行器的空中機動能力，搭載小型的機器人，通過地面控制站指揮飛行器到達指定位置，然后是機器人與所述飛行器進行自動分離，然后機器人在地面上開展實際救援工作。技術實現要素：基于此，本實用新型的目的是提供一種可以實現陸地與空中搜救相結合的新型陸空組合式飛行器，從而解決現有傳統的飛行器和機器人不能有效組合實現高效救援的問題。為解決上述技術問題，本實用新型提供了一種多旋翼可折疊自動分離式飛行器，包括飛行器主體，所述飛行器主體的頂部設有飛行器骨架，所述飛行器骨架上連接螺旋槳，所述飛行器主體的中部設有電源系統與控制系統，所述控制系統包括平衡傳感器、加速度傳感器、電壓傳感器、空氣壓力傳感器以及GPS 導航儀，所述飛行器主體的下部設有中心板，所述中心板的下側設有第一磁鐵塊，所述機器人的頂部位置設有第二磁鐵塊，所述第一磁鐵塊為強磁鐵，所述第二磁鐵塊為電磁鐵，所述強磁鐵與所述電磁鐵之間相互吸引或者排斥，所述中心板的下方固定連接有一金屬框架。本實用新型的多旋翼可折疊自動分離式飛行器可以實現機器人的有效搭載，組合效率高，具有很強的實用性。上述多旋翼可折疊自動分離式飛行器，其中，所述金屬框架的底部設有均勻分布的支腳，所述支腳通過一轉接頭與所述金屬框架連接，所述支腳的下部連接一抓爪。所述轉接頭可以實現所述支腳與所述金屬框架之間的自由轉動，在飛行器不工作的時候所述支腳可折疊起來，節省空間。所述抓爪為三角形的抓爪，能夠與地面緊密抓和，保證所述多旋翼可折疊自動分離式飛行器的穩定性。上述多旋翼可折疊自動分離式飛行器，其中，所述金屬框架的形狀為長方體或圓柱體中的一種，所述金屬框架的材質為不銹鋼或硬質鋁合金中的一種。該金屬框架可以用于容置機器人，實現飛行器與機器人的有效組合。上述多旋翼可折疊自動分離式飛行器，其中，所述機器人包括機器人底盤、中央控制組件、攝像機組件、照明組件以及動力組件。上述多旋翼可折疊自動分離式飛行器，其中，所述電源系統包括蓄電池與燃料電池，所述蓄電池為鋰離子電池，所述燃料電池為甲烷燃料電池。該電源系統可以最大程度上地保證所述多旋翼可折疊自動分離式飛行器在工作時的電源供應，延長了工作時間。上述多旋翼可折疊自動分離式飛行器，其中，所述中心板為碳纖維材質的中心板，所述中心板的厚度范圍為2.5-3.5cm。該碳纖維材質的中心板具有優良的防震抗摔性，可以最大程度上避免因?yàn)榕鲎菜鶐淼膿p傷，提高了設備的安全系數。上述多旋翼可折疊自動分離式飛行器，其中，所述飛行器主體的外周設有一玻璃鋼保護外殼。該玻璃鋼保護外殼具有較高的強度與韌性，可以保護所述多旋翼可折疊自動分離式飛行器在工作時的安全性能，延長了使用壽命。附圖說明圖1為本實用新型第一實施例提出的多旋翼可折疊自動分離式飛行器的結構示意圖；圖2為圖1所示的多旋翼可折疊自動分離式飛行器中支腳的結構放大圖；圖3為本實用新型第二實施例提出的多旋翼可折疊自動分離式飛行器的結構示意圖；主要符號說明：飛行器主體10、10a攝像機組件142、142a飛行器骨架11、11a照明組件143、143a中心板13、13a中央控制組件144、144a機器人14、14a動力組件145、145a支腳15、15a機器人底盤146、146a金屬框架16、16a蓄電池1221、1221a螺旋槳111、111a燃料電池1222玻璃鋼保護外殼121、121a太陽能電池1222a電源系統122、122a平衡傳感器1231、1231a控制系統123、123a加速度傳感器1232、1232a第一磁鐵塊131、131a電壓傳感器1233、1233a第二磁鐵塊141、141a空氣壓力傳感器1234、1234a轉接頭151、151aGPS導航儀1235、1235a抓爪152、152a太陽能電池板132a具體實施方式為了便于理解本實用新型，下面將參照相關附圖對本實用新型進行更全面的描述。附圖中給出了本實用新型的首選實施例。但是，本實用新型可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施 例的目的是使對本實用新型的公開內容更加透徹全面。需要說明的是，當元件被稱為“固設于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。本文所使用的術語“垂直的”、“水平的”、“左”、“右”以及類似的表述只是為了說明的目的。除非另有定義，本文所使用的所有的技術和科學術語與屬于本發明的
技術領域：

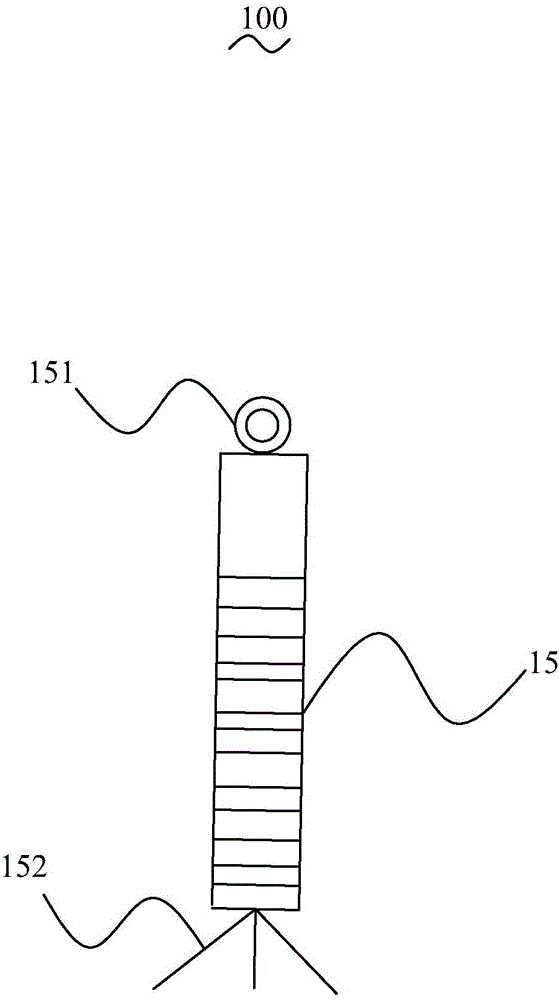

的技術人員通常理解的含義相同。本文中在本發明的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本發明。本文所使用的術語“及/或”包括一個或多個相關的所列項目的任意的和所有的組合。請參閱圖1與圖2，圖1本實用新型第一實施例提出的一種多旋翼可折疊自動分離式飛行器100的結構示意圖，圖2為圖1所示的多旋翼可折疊自動分離式飛行器100中支腳15的結構放大圖，所述多旋翼可折疊自動分離式飛行器100包括飛行器主體10，所述飛行器主體10的頂部設有飛行器骨架11，所述飛行器骨架11上連接螺旋槳111，在本實施例中，所述螺旋槳111的數量為4，上述四個螺旋槳111兩兩相對呈十字交叉結構，且分為正轉與反轉，這樣可抵消飛行器自身的旋轉，提高飛行器的穩定性能。所述飛行器主體10的中部設有電源系統122與控制系統123，所述控制系統123包括平衡傳感器1231、加速度傳感器1232、電壓傳感器1233、空氣壓力傳感器1234以及GPS導航儀1235，所述飛行器主體10的下部設有中心板13，所述中心板13的下側設有第一磁鐵塊131，機器人14的頂部位置設有第二磁鐵塊141，所述第一磁鐵塊131為強磁鐵，所述第二磁鐵塊141為電磁鐵，所述強磁鐵131與所述電磁鐵141之間相互吸引或者排斥，所述中心板13的下方固定連接有一金屬框架16。所述金屬框架16的底部設有均勻分布的支腳15，所述支腳15通過一轉接頭151與所述金屬框架16連接，所述支腳15的下部連接一抓爪152。所述轉接頭151可以實現所述支腳15與所述金屬框架16之間的自由轉動，在飛行器不工作的時候可將所述支腳15折疊起來，節省空間。所述抓爪152為三角形的抓爪，能夠與地面進行緊密地抓和，保證所述多旋翼可折疊自動分離式飛行器的 穩定性。在本實施例中，所述金屬框架16的形狀為長方體，所述金屬框架16的材質為不銹鋼材料。該不銹鋼材質的金屬框架16可以用于容置機器人14，實現飛行器與機器人14的有效組合，并且具有較高的強度以及耐腐蝕，可以適應多種不同的工作環境。所述機器人14包括攝像機組件142、照明組件143、中央控制組件144、動力組件145、機器人底盤146以及上述第二磁鐵塊141。所述電源系統122包括蓄電池1221與燃料電池1222，所述蓄電池1221為大容量鋰離子電池，所述燃料電池1222為新型甲烷燃料電池。該電源系統122可以最大程度上地保證所述多旋翼可折疊自動分離式飛行器在工作時的電源供應，延長了工作時間。所述中心板13為碳纖維材質的中心板，在本實施例中，所述中心板13的厚度為2.5cm。該碳纖維材質的中心板13具有優良的防震抗摔性，可以最大程度上避免因?yàn)榕鲎菜鶐淼膿p傷，提高了設備的安全系數。所述飛行器主體10的外周設有一玻璃鋼保護外殼121。該玻璃鋼保護外殼121具有較高的強度與韌性，可以保護所述多旋翼可折疊自動分離式飛行器在工作時的安全性能，延長了使用壽命。在實際使用過程中，所述多旋翼可折疊自動分離式飛行器的螺旋槳111依靠所述電源系統122提供的電能進行轉動，當需要搭載所述機器人14的時候，所述機器人14上端的第二磁鐵塊141與所述第一磁鐵塊131的磁性剛好分別為N極與S極，因此發生相互吸引，上述機器人14便可以通過磁力吸引的作用搭載在所述多旋翼可折疊自動分離式飛行器上；當已經完成作業任務之后需要將所述機器人14卸下時，此時機器人14內部的中央控制組件144將所述電磁鐵141內的電流逆轉，此時所對應的磁極也發生逆轉，對應為S極，與所述強磁鐵131的磁極相同，發生排斥作用，因此可以很便捷地將機器人14放下。請參閱圖3，圖3為本實用新型第二實施例提出的多旋翼可折疊自動分離式飛行器200的結構示意圖，所述多旋翼可折疊自動分離式飛行器200包括飛行器主體10，所述飛行器主體10a的頂部設有飛行器骨架11a，所述飛行器骨架 11a上連接螺旋槳111a，在本實施例中，所述螺旋槳111的數量仍為4，上述四個螺旋槳111a兩兩相對呈十字交叉結構，且分為正轉與反轉，這樣可抵消飛行器自身的旋轉，提高飛行器的穩定性能。所述飛行器主體10a的中部設有電源系統122a與控制系統123a，所述控制系統123a包括平衡傳感器1231a、加速度傳感器1232a、電壓傳感器1233a、空氣壓力傳感器1234a以及GPS導航儀1235a，所述飛行器主體10a的下部設有中心板13a，所述中心板13a的下側設有第一磁鐵塊131a，機器人14a的頂部位置設有第二磁鐵塊141a，所述第一磁鐵塊131a為強磁鐵，所述第二磁鐵塊141a為電磁鐵，所述強磁鐵131a與所述電磁鐵141a之間相互吸引或者排斥，所述中心板13a的下方固定連接有一金屬框架16a。該實施例與所述第一實施例的具體實施方式大致相同，其區別僅僅在于，所述電源系統122a由大容量鋰離子電池1221a以及太陽能電池1222a組成，在所述中心板13a的上方還設有均勻排布的太陽能電池板132a，該太陽能電池板132a為單晶硅太陽能電池板。以上所述實施例僅表達了本實用新型的幾種優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。當前第1頁1 2 3
