本發明涉及一種打包箱，該打包箱能夠添附附帶保證書的使用說明書并對產品進行打包。

背景技術：

以往，商店等在販賣產品時，必須進行以下的操作。即，首先，店員等從打包箱中取出保證書或附帶保證書的使用說明書。然后，店員將保證期間的起算日期和商店名等填入保證書。之后，進行將保證書再次放回打包箱內的操作。

因此，以往，例如日本授權實用新型第3004189號公報(以下，記為“專利文獻1”)公開了一種如下所示的具有保證書等的容納結構的打包箱。對于專利文獻1的打包箱，打包箱的內折板上具有切口線，且該切口線的長度大于保證書等的寬度。另外，在打包箱的外折板上并且是在插入切口線的保證書等的上方的位置具有以小于保證書等的寬度的間隔形成的兩條點孔線。然后，將保證書等插入內折板的切口線，從而將保證書等內裝于打包箱的頂面。由此，實現能夠自由取出保證書等的結構。

但是，以往的打包箱的容納結構中，附帶較厚的保證書的使用說明書難于從切口線插入。另外，附帶保證書的使用說明書比單體的保證書重。因此，在打包箱發生墜落的情況下，在下落的沖擊的作用下，附帶保證書的使用說明書脫落到打包箱的內部。

技術實現要素：

本發明提供一種能夠簡單地容納比保證書厚的附帶保證書的使用說明書并且能夠用于打包產品的打包箱。此外，本發明提供的打包箱，即使在打 包箱發生墜落的情況下，也不會由于下落的沖擊而使得附帶保證書的使用說明書脫落到打包箱的內部。

即，本發明的打包箱具有：內折板以及外折板，內折板以及外折板設于打包箱，用于將產品從打包箱取出或者將產品放入打包箱，外折板覆蓋內折板的外表面；包裝支承構件，其被容納在打包箱內，并用于保持產品；開口部，其形成在內折板，并具有能夠供附帶保證書的使用說明書插通的開口；以及切口臺階部，其形成在包裝支承構件。打包箱構成為，附帶保證書的使用說明書的一部分從附帶保證書的使用說明書的另一端部側經由開口部插入到打包箱的內部，附帶保證書的使用說明書的、在內折板的外表面側露出的剩余部分被外折板按壓并支承。并且，附帶保證書的使用說明書的、插入到打包箱的內部的一端部側的端面抵接于包裝支承構件的切口臺階部從而被保持。

根據該結構，附帶保證書的使用說明書的、在內折板的外表面側露出的部分被外折板按壓。由此，附帶保證書的使用說明書被夾入在內折板的外表面和外折板的內表面之間從而被容納。其結果是，由于附帶保證書的使用說明書與內折板和外折板摩擦，所以能夠以難以移動的狀態被容納。

此外，即使在容納厚重的附帶保證書的使用說明書的情況下，也能夠將附帶保證書的使用說明書的端面抵接于包裝支承構件的切口臺階部從而對附帶保證書的使用說明書進行保持。由此，在打包箱下落時，能夠防止由于下落的沖擊而使附帶保證書的使用說明書脫落到打包箱的內部。

附圖說明

圖1是本發明的實施方式中的打包箱的立體圖。

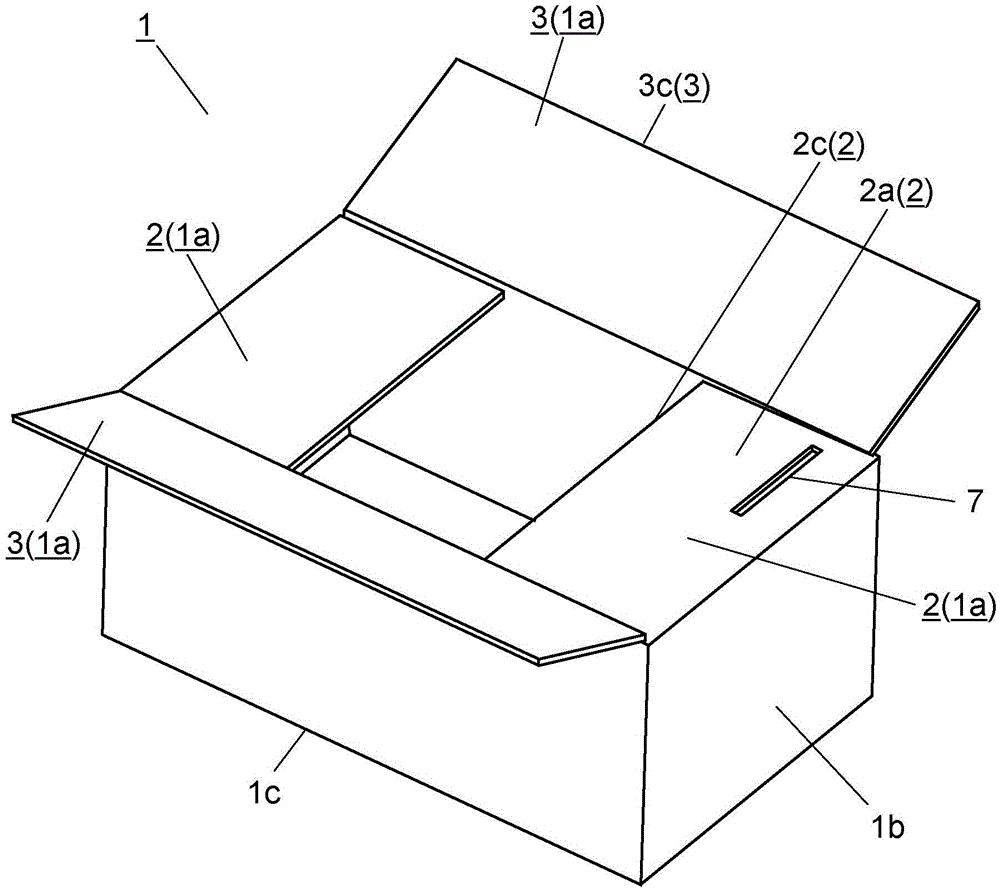

圖2是表示同一打包箱的上表面的外折板打開狀態的立體圖。

圖3是同一打包箱的內裝有包裝支承構件的狀態的立體圖。

圖4是同一打包箱的由包裝支承構件支承并容納產品狀態的立體圖。

圖5是同一打包箱的配置于內折板的開口部的局部擴大圖。

圖6是表示針對同一打包箱，將附帶保證書的使用說明書插入開口部從而將其容納的狀態的立體圖。

圖7A是針對同一打包箱，從能夠看到外折板端面的一側觀察的側視圖。

圖7B是針對同一打包箱，表示包裝支承構件的斜度的、圖7A的7B-7B線剖面圖。

圖8是表示針對同一打包箱，容納附帶保證書的使用說明書并用膠帶封緘了外折板的狀態的立體圖。

具體實施方式

以下，對于本發明的實施方式，參照附圖加以說明。此外，本發明并不僅限于該實施方式。

(實施方式)

以下，對于本發明的實施方式，基于圖1到圖8加以說明。

如圖1到圖8所示，本實施方式的打包箱1由具有頂面1a、例如4個側面1b、底面1c的瓦楞紙等構成。打包箱1例如從作為上方的頂面1a將產品4(參照圖4)容納并打包。本實施方式的頂面1a具有對頂面1a進行覆蓋并作為蓋的內折板2和外折板3，其中外折板3對內折板2的外表面2a進行覆蓋。

此外，之后，以在頂面1a設置內折板2和外折板3的結構為例加以說明，但并不僅限于此。例如，也可以是在底面1c或側面1b設置內折板2和外折板3的結構。

如圖2所示，內折板2例如包括相對的1對構件，各構件的頂端2c向內側(底面1c側)彎折。另一方面，外折板3與內折板2同樣地，例如也包括相對的一對構件，頂端3c向內側彎折使得其能夠覆蓋相當于內折板2的向內側(底面1c側)彎折的外表面2a的上部。由此，形成將打包箱1的作為頂面1a的上部開口關閉的箱狀。此外，內折板2和外折板3例如配置為向彼此正交的方向 彎折。

如圖3或圖4所示，打包箱1的內側容納有由分隔框構件和緩沖體(未圖示)構成的包裝支承構件5。分隔框構件例如由瓦楞紙形成，分隔框構件用于將產品4分隔且加強打包箱1。緩沖體例如由發泡聚苯乙烯等形成，并用于包裝產品4，從而緩和向產品4的沖擊等。

此外，打包箱1的內折板2形成有能夠供附帶保證書的使用說明書6插入的開口部7。開口部7設置于內折板2的從彎折部位去向頂端的規定的位置(例如，數厘米左右)。另外，如圖5所示，開口部7形成為具有橫向的寬度a和厚度方向的寬度b。開口部7的橫向的寬度a形成為大于附帶保證書的使用說明書6的橫向寬度(在垂直于插入方向的方向上的寬度)的長度(寬度)。例如，寬度a為附帶保證書的使用說明書6的橫向寬度尺寸+20mm±5mm。

另外，開口部7的厚度方向的寬度b形成為大于附帶保證書的使用說明書6的厚度的寬度。具體地說，寬度b為附帶保證書的使用說明書6的厚度+10mm±5mm。由此，將開口部設定為能夠使附帶保證書的使用說明書6易于放入開口部7，并且使附帶保證書的使用說明書6難以從開口部7脫離的尺寸。即，在開口部7的寬度b小于5mm的情況下，在制造時由于難以將附帶保證書的使用說明書6放入，因此導致操作效率下降。另一方面，如果超過15mm，則在蓋上外折板3的情況下，附帶保證書的使用說明書6在開口部7的彎折變得平緩，所以容易從打包箱1脫落到外面。因此，開口部7的厚度方向的寬度b優選在上述范圍內。

接下來，將附帶保證書的使用說明書6從其另一端部6b的端面6bb插入內折板2的開口部7。此時，使得插入后的附帶保證書的使用說明書6的一端部6a側從開口部7向內折板2的外表面2a側露出例如數厘米。此外，優選將附帶保證書的使用說明書6一端部6a側的端面6aa的露出長度設定為不會從打包箱1的角部(內折板2的彎折部位)露出的長度。

另外，包裝支承構件5的切口臺階部8設置于能抵接于從開口部7插入的附帶保證書的使用說明書6的另一端部6b側的端面6bb從而對其進行保持的、 規定的位置。

此外，如圖7B所示，在附帶保證書的使用說明書6插入內折板2的開口部7的狀態下，在內折板2的外表面2a側露出數厘米的附帶保證書的使用說明書6被外折板3夾住。外折板3將附帶保證書的使用說明書6按壓在內折板2側。由此，提高了內折板2和附帶保證書的使用說明書6之間的摩擦力及外折板3和附帶保證書的使用說明書6之間的摩擦力。其結果是，使附帶保證書的使用說明書6在難以移動的狀態下，容納于打包箱1。因此，能夠穩定地保持附帶保證書的使用說明書6。

另外，附帶保證書的使用說明書6的插入到內折板2的內表面2b側的端面6bb與包裝支承構件5的切口臺階部8抵接。由此，終止了附帶保證書的使用說明書6向打包箱1內的插入。因此，即使例如打包箱1發生下落，附帶保證書的使用說明書6的端面6bb也能夠被包裝支承構件5的切口臺階部8攔住。由此，阻止了附帶保證書的使用說明書6的進一步移動。其結果是，能夠防止由于下落的沖擊而導致附帶保證書的使用說明書6落入到打包箱1的內部。

此外，包裝支承構件5設有隨著從切口臺階部8朝向內折板2的開口部7的方向去而向遠離內折板2內表面的方向，即下方(底面1c方向)傾斜的斜度9。由此，在關閉內折板2的狀態下，在內折板2的內表面2b和包裝支承構件5的斜度9之間，沿上下方向形成有間隙10。此時，間隙10的間隔形成為從切口臺階部8位置的間隙10起逐漸增大。由此，能夠防止附帶保證書的使用說明書6的除了被內折板2向下方(底面1c)側按壓的端面6bb之外的部分和包裝支承構件5之間的接觸等的干擾。其結果是，能夠防止由于打包箱1下落或運輸時等的振動所造成的附帶保證書的使用說明書6附著例如擦傷等痕跡。

像如上所述那樣，構成本實施方式的打包箱1，并且獲得上述那樣良好的效果。

以下，對于顧客在購買產品時，在附帶保證書的使用說明書6上填寫必要事項的具體操作，使用圖8加以說明。

圖8是表示針對同一打包箱，容納附帶保證書的使用說明書并用膠帶封 緘了外折板的狀態的立體圖。

首先，商店的店員將側端12a向上方揭開從而在打包箱1的被膠帶13封緘的外折板3的上表面切斷出朝向側端12a地形成的圖8所示的兩條點孔線11。然后，將形成于點孔線11之間的彎折部12揭開到形成于內折板2的開口部7，使附帶保證書的使用說明書6露出。

接下來，店員抓住附帶保證書的使用說明書6的上部(一端部6a)側，例如沿斜上方從開口部7拉出。由此，將附帶保證書的使用說明書6從開口部7取出。

接下來，在取出的附帶保證書的使用說明書6上填寫例如保證期間的起算日期和商店等規定的必要事項。填寫之后，將附帶保證書的使用說明書6從開口部7插入。然后，將彎折部12關閉成原來的狀態，并以膠帶等進行封緘。在該種情況下，也可以將整個附帶保證書的使用說明書6插入內折板2和外折板3之間的間隙并進行封緘。由此，達到將內含產品的打包箱1交給顧客的狀態。

即，本實施方式的打包箱1能夠以厚重的附帶保證書的使用說明書6不發生位置偏移且穩定的狀態對其進行保持。因此，在顧客面前，能夠容易地取出附帶保證書的使用說明書6，填入必要事項，提供給顧客。由此，能夠實現具有良好操作性的打包箱1。

像如上所說明的那樣，本發明的打包箱具有：內折板以及外折板，內折板以及外折板設于打包箱，用于將產品從打包箱取出或者將產品放入打包箱，外折板覆蓋內折板的外表面；包裝支承構件，其被容納在打包箱內，并用于保持產品；開口部，其形成在內折板，并具有能夠供附帶保證書的使用說明書插通的開口；以及切口臺階部，其形成在包裝支承構件。打包箱構成為，附帶保證書的使用說明書的一部分從附帶保證書的使用說明書的另一端部側經由開口部插入到打包箱的內部，附帶保證書的使用說明書的、在內折板的外表面側露出的一端部側的剩余部分被外折板按壓并支承，附帶保證書的使用說明書的、插入到打包箱的內部的另一端部側的端面抵接于包裝支承 構件的切口臺階部從而被保持。

根據該結構，附帶保證書的使用說明書的從內折板的外表面側露出的一端部側的剩余部分被外折板所按壓。由此，附帶保證書的使用說明書的剩余部分被夾入在內折板的外表面和外折板的內表面之間從而被容納。其結果是，由于附帶保證書的使用說明書分別與內折板和外折板摩擦，所以能夠難以移動地被容納。

此外，即使在容納厚重的附帶保證書的使用說明書的情況下，也能夠將附帶保證書的使用說明書的另一端部側的端面抵接于包裝支承構件的切口臺階部從而對附帶保證書的使用說明書進行保持。由此，在打包箱下落時，能夠防止由于下落的沖擊而使附帶保證書的使用說明書脫落到打包箱的內部。

另外，本發明的打包箱的包裝支承構件具有隨著從切口臺階部朝向內折板的開口部方向去而向遠離內折板的內表面的方向傾斜的斜度。

根據該結構，在關閉內折板的狀態下，在內折板的內表面和包裝支承構件的斜度之間，沿上下方向形成有間隙。此時，間隙的間隔形成為從切口臺階部位置的間隙起逐漸增大。由此，能夠防止附帶保證書的使用說明書的被內折板向下方(底面)側按壓的端部之外的部分和包裝支承構件之間的接觸等的干擾。其結果是，能夠防止由于打包箱下落或運輸時等的振動所造成的附帶保證書的使用說明書的例如擦傷等痕跡的附著。

另外，對于本發明的打包箱，與附帶保證書的使用說明書的厚度方向相當的內折板的開口部的寬度設置為附帶保證書的使用說明書的厚度+10mm±5mm。

由此，能夠將厚重的附帶保證書的使用說明書容易地放入開口部。另外，能夠可靠地保持附帶保證書的使用說明書，使其難以脫離。
